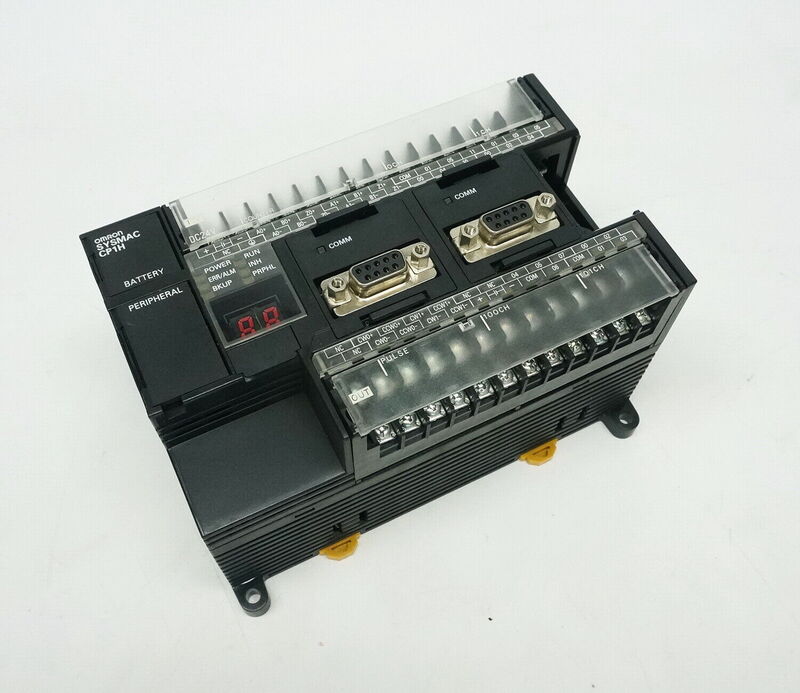

Настройка блока расширения для контроллера Omron Sysmac CP1H: Пошаговое руководство
В современном мире программируемые логические контроллеры (ПЛК) Omron Sysmac CP1H представляют собой компактные устройства, широко используемые в автоматизации и управлении процессами. Эти контроллеры обладают высокой производительностью и гибкостью, что позволяет их использовать в различных промышленных приложениях. Одним из ключевых преимуществ CP1H является возможность расширения его функциональности с помощью дополнительных блоков расширения.
Основные характеристики и область применения
Контроллер Omron Sysmac CP1H отличается следующими характеристиками:
- Высокая скорость обработки: CP1H способен обрабатывать сложные задачи с минимальными задержками.
- Поддержка нескольких типов входов/выходов: Контроллер поддерживает цифровые и аналоговые входы/выходы, а также коммуникационные порты для подключения различных устройств.
- Расширяемость: Возможность добавления блоков расширения, что позволяет значительно увеличивать количество входов/выходов и функциональность системы.
- Модульная архитектура: Система Sysmac предлагает модульные решения, которые позволяют пользователям гибко настраивать и расширять систему в зависимости от специфики задачи. Это включает в себя различные типы центральных процессорных модулей, ввода-вывода (I/O), сетевых модулей и т.д.
Область применения:
Эти контроллеры используются в промышленных автоматизированных системах управления и системах контроля и мониторинга процессов.
Типы блоков расширения и примеры
Omron предлагает различные блоки расширения для контроллеров CP1H, включая:
- Цифровые модули ввода/вывода: Для подключения дополнительных цифровых датчиков и исполнительных механизмов.
- Аналоговые модули ввода/вывода: Для работы с аналоговыми сигналами от датчиков или управления аналоговыми исполнительными устройствами.
- Коммуникационные модули: Для расширения возможностей сетевого взаимодействия и интеграции с другими системами.
- CP1W-40EDT: Цифровой модуль ввода/вывода с 24 входами и 16 выходами.
- CP1W-MAD42: Комбинированный модуль с 4 аналоговыми входами и 2 аналоговыми выходами.
- CP1W-CIF41: Ethernet-коммуникационный модуль для сетевого подключения.
Подключение блока расширения
Процесс подключения включает:
- Отключение питания: Всегда выключайте питание перед подключением или отключением модулей.
- Механическое присоединение блока: Установите блок расширения на монтажной рейке рядом с основным контроллером.
- Электрическое подключение: Используйте соответствующие разъемы и кабели для соединения блока расширения с контроллером.
Настройка с использованием CX-Programmer
Ниже приведено руководство по настройке девайса:
- Создание нового проекта: Запустите CX-Programmer; Создайте новый проект, выбрав тип контроллера CP1H; Задайте имя проекта и выберите правильную модель контроллера.
- Конфигурация оборудования: в разделе IO Table and Unit Setup добавьте новый блок расширения; Выберите соответствующий модуль из списка доступных блоков расширения; Проверьте правильность конфигурации и сохраните изменения.
- Программирование: Создайте логическую программу, используя введенные данные из блока расширения; Добавьте необходимые функции и операции для обработки сигналов от нового блока; Проверьте программу на корректность и соответствие требованиям.
- Загрузка и тестирование: Подключите контроллер к ПК и загрузите программу; Запустите контроллер и проверьте работу блока расширения; Убедитесь, что все входы и выходы функционируют правильно и данные корректно обрабатываются контроллером.
Исходя из этого, настройка блока расширения для контроллера Omron Sysmac CP1H — это процесс, требующий внимательности и понимания работы как основного контроллера, так и расширяемого модуля. Правильная конфигурация и настройка позволяют значительно расширить возможности системы и адаптировать её под конкретные задачи. Использование программного обеспечения CX-Programmer упрощает процесс настройки и программирования, делая его более интуитивным и эффективным.
