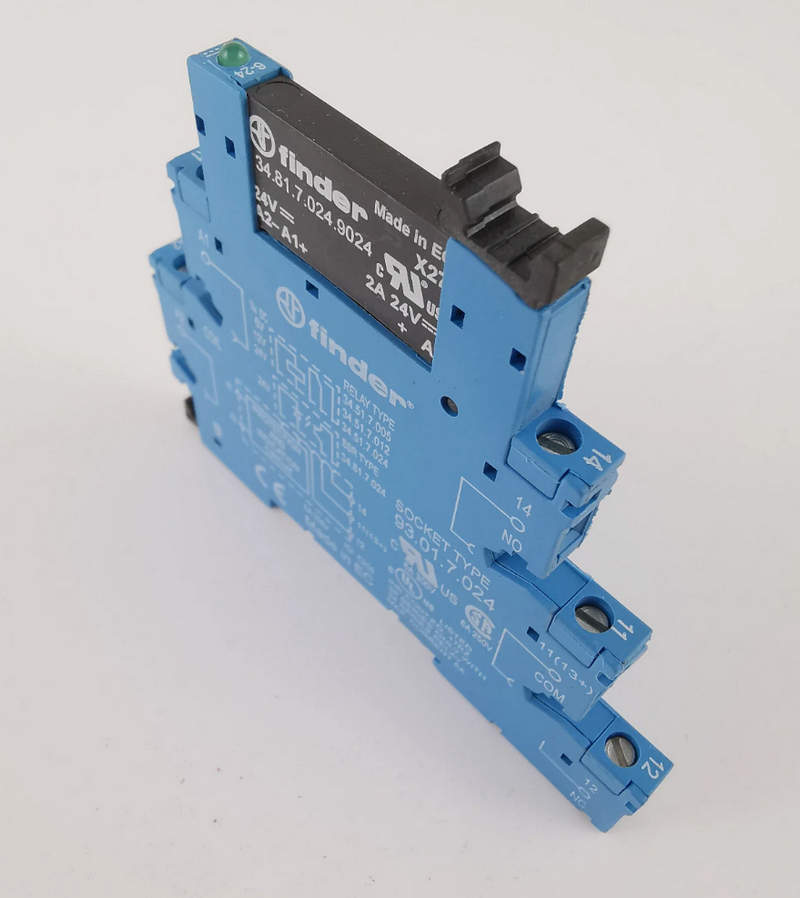

Надёжность в миниатюре: преимущества реле Finder 34.81 7.024 9024

Электромагнитные реле серии 34 от итальянского производителя Finder получили широкое распространение благодаря своей компактности, высокой надежности и возможности установки в различных промышленных и бытовых системах. Модель 34.81 7.024 9024 представляет собой одноконтактное промежуточное реле на 24 В DC, отличающееся миниатюрными габаритами, универсальностью монтажа и устойчивостью к помехам. Это изделие находит применение в цепях управления, автоматизации, распределения и сигнализации. Реле разработано для работы в стандартных условиях с высокой повторяемостью срабатывания и продолжительным сроком службы. Устройство легко интегрируется в системы с модульными розетками, включая серию 94 Finder, что повышает удобство обслуживания и монтажа. Модель сочетает в себе простой принцип работы, проверенную электромеханическую схему и современный подход к компактной автоматике.

Технические характеристики

Модель Finder 34.81 7.024 9024 имеет следующие основные параметры:

• Номинальное напряжение катушки: 24 В DC;
• Диапазон срабатывания катушки: от 70 % до 120 % от номинального напряжения;
• Тип контактов: 1 переключающий контакт (SPDT – Single Pole Double Throw);
• Сопротивление изоляции: >1000 МОм при 500 В DC;
• Диэлектрическая прочность: 6 кВ (между катушкой и контактами), 1 кВ (между открытыми контактами);
• Сопротивление обмотки: около 855 Ом ±10 % при 20 C;
• Потребляемая мощность катушки: приблизительно 0,65 Вт;
• Тип корпуса: герметичный, из термостойкого пластика;
• Тип подключения: с помощью розетки или пайки на печатную плату (в зависимости от исполнения);
• Возможность установки на розетку Finder 94.02 или 94.04;
• Наличие светодиодной индикации срабатывания (опция, в составе исполнения 9024);
• Рабочая температура: от –40 до +85 C;
• Размеры: приблизительно 15,7 × 29 × 12,4 мм;
• Монтажное исполнение: на DIN-рейку через соответствующую розетку или напрямую на плату.

Особенности конструкции устройства

Реле Finder 34.81 7.024 9024 сконструировано на базе классического электромагнитного принципа с применением компактного ферромагнитного сердечника, намотанной катушки и подвижного якоря, который обеспечивает замыкание или размыкание контактов при подаче напряжения. Конструкция корпуса обеспечивает надёжную фиксацию всех внутренних компонентов и защиту от пыли и влаги, соответствуя требованиям промышленной эксплуатации. Внутри корпуса размещается один переключающий контакт, выполненный из серебряного сплава с добавками, увеличивающими износостойкость. Реле может поставляться с дополнительными функциями — встроенной защитной диодной RC-цепью или варистором, снижающим обратное напряжение при отключении катушки и защищающим управляющую электронику от выбросов. Светодиодная индикация в составе модели 9024 даёт наглядное представление о текущем состоянии реле, что удобно при отладке и диагностике. Элементы реле закреплены на литой раме, внутри установлена высококачественная катушка, рассчитанная на стабильную работу в течение длительного времени. Прочные клеммы обеспечивают надежное соединение при установке через розетку или пайку. Материалы, использованные в производстве, обладают высокой термостойкостью и механической прочностью.

Режимы работы

Реле Finder 34.81 7.024 9024 функционирует в стандартном режиме управления цепями постоянного или переменного тока. При подаче управляющего напряжения 24 В DC на катушку создается магнитное поле, которое втягивает якорь, замыкая (или размыкая) контактную группу. После снятия напряжения якорь возвращается в исходное положение под действием возвратной пружины. Основные режимы:

• Управление нагрузкой по принципу "вкл/выкл" в цепях постоянного или переменного тока;
• Переключение между двумя цепями (за счет SPDT-контакта);
• Гальваническая развязка между управляющей цепью и коммутируемым выходом;
• Визуальный контроль работы благодаря светодиоду;
• Работа в составе автоматизированных систем с частыми циклами срабатывания;
• Совместная работа с логическими контроллерами, таймерами, датчиками, кнопками.

Принцип работы

Электромагнитное реле действует на основе преобразования электрической энергии в механическое движение. Когда на катушку подаётся напряжение 24 В DC, возникает магнитный поток, который втягивает якорь. Якорь соединён с подвижной частью контактной группы. Втягивание якоря приводит к изменению состояния контактов: замыкание одной пары и размыкание другой. Таким образом, реле переключает цепь. При снятии напряжения поле исчезает, и возвратная пружина возвращает якорь в исходное положение. Контакты переходят обратно, размыкая одну цепь и замыкая другую. Такой принцип делает реле универсальным элементом для управления нагрузками, индикации, реверса двигателей и других задач. Важно отметить, что реле имеет низкий уровень потребления тока, что позволяет использовать его в составе маломощных логических устройств. Благодаря компактности и надежности оно применимо даже в условиях ограниченного пространства.

Области применения

Реле 34.81 7.024 9024 востребовано в различных сферах автоматики и управления. Ниже перечислены основные области его использования:

• Промышленная автоматизация;
• Системы сигнализации и охраны;
• Автоматизация зданий и "умный дом";
• Щиты управления и распределения;
• Световые и вентиляционные системы;
• Системы контроля доступа;
• Проектирование электронных и электрических плат;
• Релейная логика в контроллерах и ПЛК;
• Лифтовое оборудование;
• Коммутация цепей с частыми циклами включения.

Таким образом, реле Finder 34.81 7.024 9024 — это современное электромеханическое устройство, подходящее для широкого круга задач в системах управления и автоматики. Его отличают высокая надежность, малые габариты, устойчивость к внешним воздействиям и простота эксплуатации. Модель успешно применяется как в промышленных установках, так и в бытовой автоматике, обеспечивая стабильную работу электрических цепей.
