Надёжность соединения с проводниками: выбирайте WAGO 612

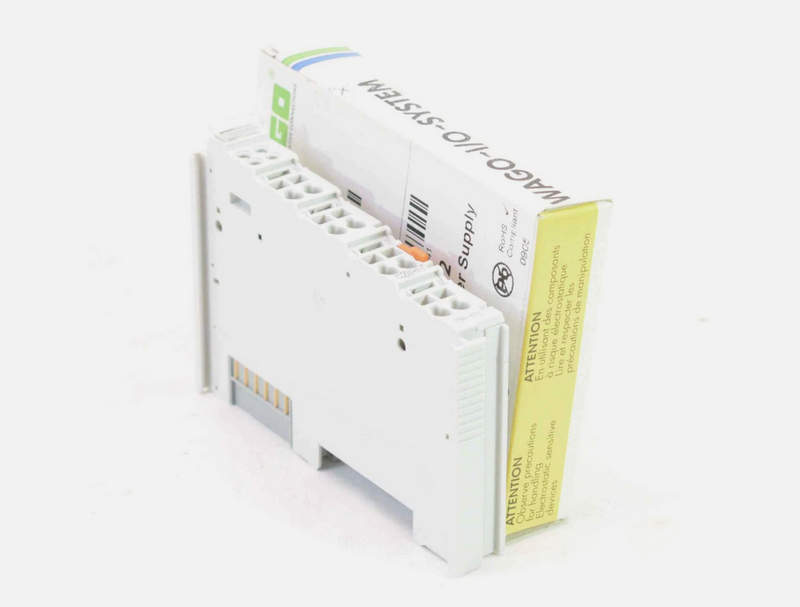

Клеммные модули WAGO серии 612 занимают важное место в современной электротехнике и промышленной автоматизации. Они представляют собой компактные, удобные в монтаже и эксплуатации устройства, предназначенные для подключения проводников в различных электрических цепях, в том числе в условиях ограниченного пространства и высокой плотности монтажа. Продукция WAGO, в том числе серия 612, отличается высоким качеством, надежностью и инновационными техническими решениями. Данная серия ориентирована на использование в распределительных шкафах, на DIN-рейке, в системах управления, автоматики и освещения.

Технические характеристики

Серия 612 включает в себя различные типы клеммных модулей, различающихся по конфигурации, количеству соединительных точек и габаритам. Ниже приведены основные технические параметры устройств данной серии:

• Номинальное напряжение: до 800 В;
• Номинальный ток: до 32 А (в зависимости от модели и сечения проводника);
• Допустимое сечение подключаемого проводника: от 0,08 до 4 мм2;
• Материал токопроводящих элементов: медь с покрытием (чаще всего никелированная или оловянная);
• Материал корпуса: поликарбонат или полиацеталь, устойчивый к нагреву, воспламенению и воздействию химикатов;
• Монтаж: установка на стандартную DIN-рейку 35 мм;
• Тип соединения проводников: пружинный (Push-in CAGE CLAMP) или винтовой (для некоторых модификаций);
• Диапазон рабочих температур: от –40 до +85 C;
• Класс защиты: IP20 (внутреннее использование, защита от прикосновений);
• Цветовая маркировка: серый или оранжевый стандартный цвет корпуса, возможны и другие по запросу.

Принцип работы и конструкция

Клеммы WAGO 612 функционируют на основе технологий быстрого соединения проводников без необходимости использования инструментов. Основной рабочий механизм основан на пружинной технологии CAGE CLAMP, запатентованной компанией WAGO. Этот механизм обеспечивает надежную фиксацию проводника за счет давления пружины, которая автоматически прижимает провод к токоведущей шине. Контактная площадка выполнена из высококачественной меди и обеспечивает минимальное сопротивление при передаче тока. Для подключения провода оператору достаточно вставить его в соответствующее отверстие клеммы, в некоторых модификациях – при нажатии на специальный клавишный механизм или вставке с усилием. После этого пружина автоматически фиксирует проводник, обеспечивая электрический контакт и механическую фиксацию.

Преимуществом данного типа соединения является его устойчивость к вибрациям, что особенно важно при использовании клемм в промышленном оборудовании и на подвижных частях установок. При необходимости демонтажа провод можно извлечь путем нажатия на встроенную клавишу, которая ослабляет прижим пружины. Сама клемма имеет посадочное основание, позволяющее легко защелкиваться на DIN-рейку. Встроенные контактные площадки допускают использование перемычек, маркировки и тестовых адаптеров, что делает серию 612 удобной для системной интеграции.

Режимы работы и условия эксплуатации

Клеммы WAGO серии 612 предназначены для эксплуатации в нормальных условиях окружающей среды в закрытых помещениях, где отсутствует повышенная влажность, агрессивные химические вещества и экстремальные температуры. При использовании в условиях высокой плотности монтажа необходимо учитывать тепловую нагрузку на контактные узлы. Максимально допустимый ток зависит от сечения подключаемого провода, качества соединения и степени вентиляции щита. Режимы эксплуатации могут включать постоянную или переменную нагрузку. Клеммы устойчивы к кратковременным пиковым токам, возникающим при запуске оборудования, но не предназначены для коммутации под нагрузкой. Они являются пассивными элементами и должны применяться совместно с коммутационными и защитными устройствами (автоматическими выключателями, реле и пр.). Также важно соблюдать условия установки, такие как правильное зачистка проводника, соблюдение минимальной длины зачистки, недопущение перекоса при вставке провода. Использование наконечников (например, втулочных) при подключении многожильного кабеля обязательно и значительно повышает надежность соединения.

Особенности конструкции

Одной из главных особенностей серии 612 является модульная конструкция, позволяющая легко комбинировать различные типы клемм на одной DIN-рейке. Клеммы могут быть однополюсными, двух- или трехэтажными, что позволяет значительно экономить место в шкафу управления. Для соединения нескольких клемм между собой предусмотрены специальные перемычки, обеспечивающие электрическое соединение без внешней разводки. Наличие маркировочных площадок дает возможность быстро идентифицировать соединения, что облегчает диагностику и техническое обслуживание. В некоторых модификациях реализованы дополнительные элементы, такие как тестовые отверстия, индикаторы наличия напряжения или предохранители. Для удобства монтажа конструкция предусматривает боковые ограничители, защищающие клеммы от смещения. Возможна установка разделительных пластин между клеммами при необходимости электрической изоляции соседних цепей.

Области применения

Ниже приведены типовые сферы использования клемм серии 612:

• Электрощитовое оборудование и распределительные шкафы;
• Автоматизация зданий и инженерных систем;
• Системы управления HVAC (отопление, вентиляция, кондиционирование);
• Машиностроение и станкостроение;
• Промышленная автоматизация и АСУ ТП;
• Осветительные и силовые распределительные сети;
• Сборка и коммутация шкафов на производстве;
• Системы сигнализации, охраны и пожаротушения;
• Модульные распределительные щиты в офисных и жилых зданиях.

Такими образом, клеммы WAGO серии 612 являются эффективным решением для реализации электрических соединений в широком спектре задач – от бытовых распределительных коробок до сложных промышленных шкафов управления. Их универсальность, надежность и простота использования делают их одним из наиболее популярных решений на рынке электротехнической продукции. Приобретая эти изделия в компании Олниса, заказчики получают не только качественные комплектующие, но и поддержку, быструю доставку и привлекательные условия сотрудничества.
