Надёжное соединение 5 проводов сечением 2.5 мм² — только от WAGO

Клеммные соединения — один из ключевых элементов в системах распределения электроэнергии, автоматизации и управления. Клеммники обеспечивают быструю и надёжную коммутацию проводников, исключая необходимость пайки или скрутки. Среди множества решений, представленных на рынке, клеммы WAGO с возможностью подключения пяти проводников сечением до 2,5 мм2 зарекомендовали себя как одни из наиболее удобных, безопасных и универсальных.

Технические характеристики

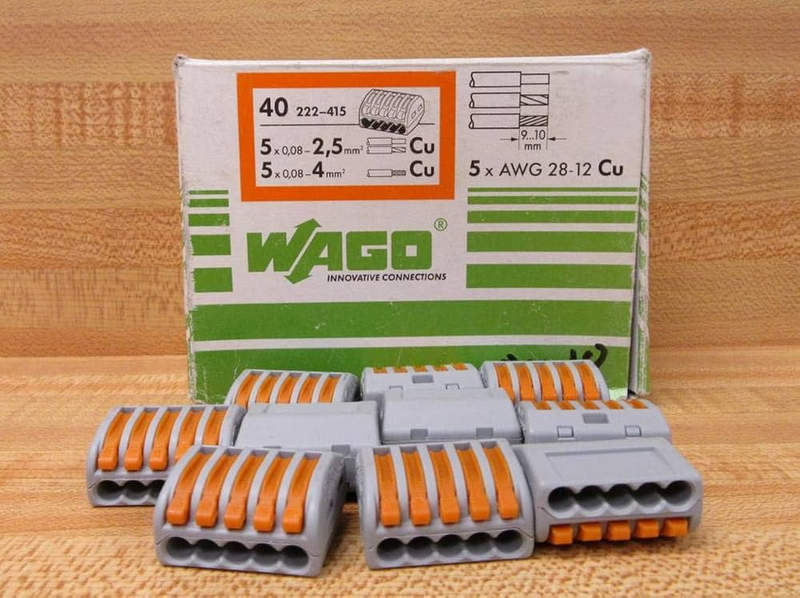

Основные технические параметры клеммы WAGO 5х 2.5 мм2 включают:

• Номинальное количество подключаемых проводников: 5;
• Диапазон допустимого сечения проводников: от 0,5 до 2,5 мм2 (жилая и многожильная медь);
• Тип подключения: рычажковый (многоразовый, безвинтовой);
• Номинальный ток: до 24 А;
• Номинальное напряжение: до 450 В (в зависимости от модификации и стандарта);
• Испытательное напряжение: 4 кВ;
• Рабочая температура: от -35 C до +85 C;
• Материал корпуса: поликарбонат, полиамид или иные самозатухающие термостойкие полимеры;
• Степень защиты: IP20 (при стандартном монтаже);
• Тип изоляции: полностью закрытый корпус;
• Крепление: универсальное, допускается установка в монтажных коробках или на DIN-рейках (при наличии адаптера);
• Цветовая маркировка: серый, оранжевый, прозрачный (в зависимости от модели и исполнения).

Особенности конструкции и принцип действия

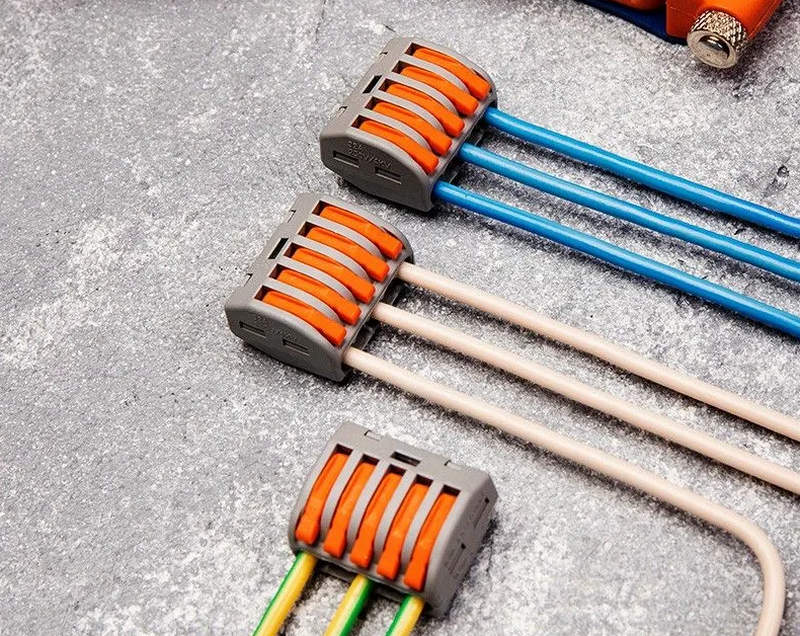

Клеммник WAGO 5х 2.5 мм2 представляет собой многоразовое соединительное устройство с пятью независимыми ячейками для подключения проводников. Конструкция выполнена в виде прямоугольного пластикового корпуса с верхними откидными рычажками, каждый из которых управляет зажимным механизмом. Рабочий элемент — это пружинный зажим, изготовленный из закалённой нержавеющей стали. Внутри каждой ячейки располагается пружина, обеспечивающая постоянное усилие на проводник. Вставка провода осуществляется при поднятом рычажке, после чего рычаг опускается, и пружина плотно фиксирует жилу. Такой механизм гарантирует стабильный электрический контакт даже при вибрациях, перепадах температур и частых отключениях. Клеммник предназначен как для одножильных, так и для многожильных медных проводников. При этом монтаж осуществляется без использования инструмента, что значительно упрощает процесс подключения и экономит время. Дополнительно, прозрачная верхняя часть корпуса позволяет визуально контролировать глубину вставки проводника и качество соединения. Некоторые модели могут иметь окна для тестирования с помощью измерительного щупа.

Режимы и условия эксплуатации

Клеммы WAGO 5х 2.5 мм2 предназначены для работы в низковольтных цепях переменного и постоянного тока. Их можно применять в различных условиях:

• В распределительных щитах и клеммных коробках;
• В системах освещения;
• В слаботочных сетях и цепях управления;
• В строительной электропроводке;
• В промышленной автоматике.

Устройство надёжно работает при температуре окружающей среды от -35 до +85 C, не подвержено старению и деформации при длительной эксплуатации. Материалы, из которых изготовлены корпус и зажимы, устойчивы к воспламенению и выдерживают термическую нагрузку при коротких замыканиях. Допустимо использование клеммников в условиях повышенной вибрации, в том числе в машиностроении и транспортных системах. Однако степень защиты IP20 требует установки внутри распределительных коробок или шкафов с соответствующим уровнем герметичности.

Преимущества конструкции

Ключевыми особенностями клеммы WAGO 5х 2.5 мм2 являются:

• Многоразовость — рычажковый механизм позволяет многократно производить подключение и отключение проводников без снижения качества зажима;
• Безопасность — изолированный корпус и отсутствие открытых токоведущих частей предотвращают поражение электрическим током;
• Универсальность — подходит для проводников различного типа, включая гибкие и жесткие, в том числе луженые;
• Быстрота монтажа — не требуется отвёртка или иные инструменты, все операции производятся вручную;
• Надёжность контакта — пружинный зажим не ослабляется со временем, не требует обслуживания;
• Компактность — экономит место в коробках и распределительных шкафах благодаря продуманной геометрии;
• Визуальный контроль — прозрачная крышка и окошко для щупа обеспечивают проверку подключения и измерение параметров без демонтажа;
• Маркировка — поверхность корпуса позволяет наносить обозначения, что упрощает идентификацию при эксплуатации и обслуживании.

Области применения

Клеммники WAGO с пятью ячейками и диапазоном сечения до 2,5 мм2 используются в широком спектре задач. Ниже приведены основные направления применения:

• Жилое и коммерческое строительство (монтаж распределительных коробок и соединений осветительных цепей);
• Промышленные щиты управления и автоматики;
• Ремонт и модернизация существующей электропроводки;
• Модульные электрические сборки, требующие многократного подключения;
• Сборка оборудования на производстве с последующим монтажом на объекте;
• Пуско-наладочные работы с временным подключением и тестированием;
• Образовательные и лабораторные стенды, где важна наглядность соединений;
• Системы «умный дом» и низковольтная автоматика.

Таким образом, клемма WAGO 5х 2.5 мм2 — это многофункциональное и надёжное решение для создания электрических соединений без винтов, пайки и дополнительных аксессуаров. Простота использования, компактность и высокая эксплуатационная надёжность делают этот тип клемм незаменимым в монтажных и ремонтных работах. Универсальность применения позволяет интегрировать устройство как в бытовые, так и в промышленные системы.
