Надёжное электромагнитное реле Finder 40.61 16A 250V для современных систем управления

Электромагнитные реле широко применяются в автоматизации технологических процессов, системах управления, защиты и сигнализации. Среди множества производителей особое внимание заслуживают изделия итальянской компании Finder, обладающие высокой надёжностью, компактными размерами и широкими функциональными возможностями. Это устройство представляет собой одно из ключевых решений в системах управления, обеспечивая электрическую развязку, преобразование сигналов и надёжное переключение нагрузок.

Подробные характеристики реле Finder 40.61 16A 250V

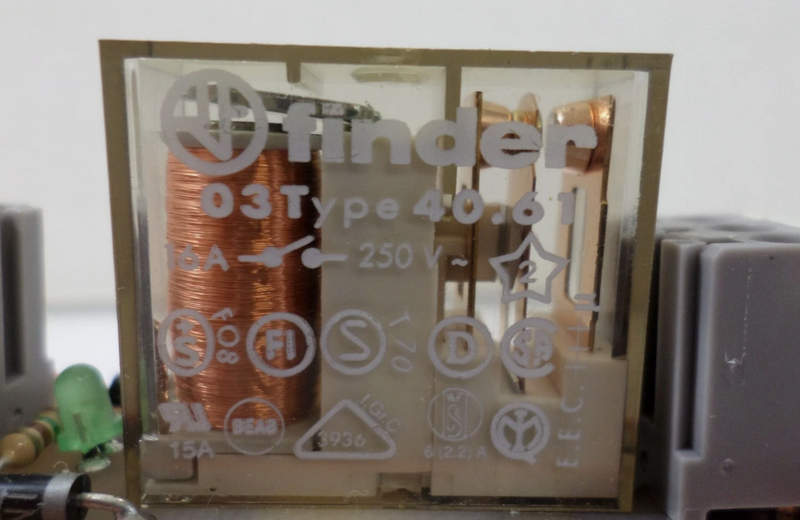

Реле Finder 40.61 — это компактное однофазное электромагнитное устройство с одной группой переключающих контактов (1CO), выполненное в миниатюрном корпусе шириной 15.7 мм. Его основное назначение — управление электрическими цепями переменного и постоянного тока в пределах заданной коммутационной мощности. Ниже представлены развёрнутые технические параметры модели 40.61:

• Номинальный ток контактов: 16 A;
• Номинальное напряжение коммутации: 250 В AC;
• Максимальная коммутируемая мощность (AC1): до 4000 ВА;
• Тип контактной группы: 1CO (одна переключающая группа);
• Материал контактов: сплав AgNi, возможно покрытие золотом (опции);
• Диэлектрическая прочность между катушкой и контактами: 4000 В AC;
• Изоляция между открытыми контактами: 1000 В AC;
• Максимальное пиковое напряжение: 6 кВ (1.2/50 мкс);
• Электрическая износостойкость: до 100 000 операций при номинальной нагрузке;
• Механическая износостойкость: до 10 000 000 операций;
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Катушка: доступна в версиях для питания постоянным и переменным током (например, 12V DC, 24V AC, 230V AC и др.);
• Потребляемая мощность катушки: порядка 0.5–1.2 Вт в зависимости от исполнения;

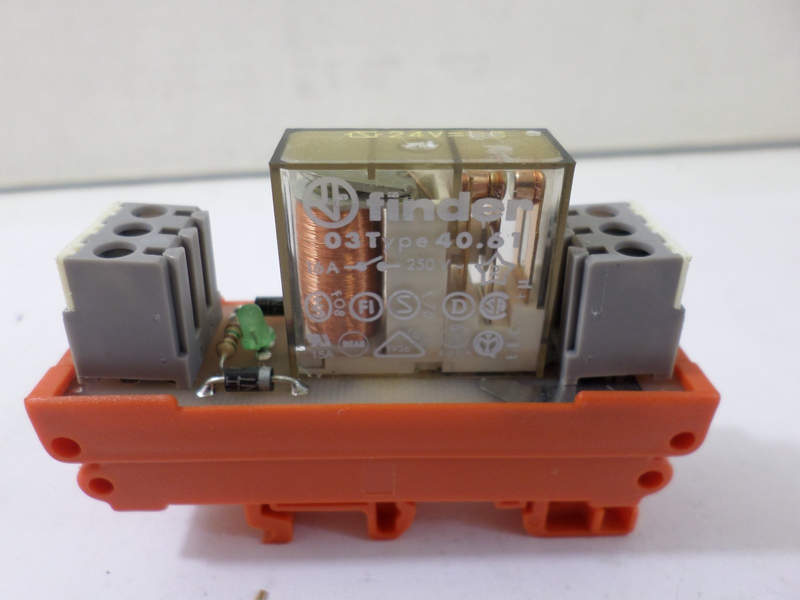

• Монтаж: установка на розетку или на печатную плату (в зависимости от версии);
• Совместимость с розетками серий 95.75, 95.85, 95.05 и другими аналогами Finder.

Благодаря высокой коммутационной способности и надёжной изоляции, реле Finder 40.61 подходит для работы в цепях с индуктивной, резистивной и слабоемкостной нагрузкой. Разнообразие вариантов исполнения позволяет легко интегрировать его в различные типы схем автоматизации.

Принцип работы реле

Принцип действия реле Finder 40.61 основан на управлении механической контактной группой посредством электромагнитного поля. При подаче напряжения на катушку создаётся магнитное поле, которое втягивает якорь, приводя в движение контактную группу. В нормальном (обесточенном) состоянии контакт находится в положении покоя (например, разомкнутом). При возбуждении катушки контакт переключается, замыкая или размыкая цепь нагрузки. Система возврата якоря осуществляется за счёт пружины, что обеспечивает возвращение контакта в исходное положение после снятия управляющего напряжения. Такой принцип позволяет надёжно управлять подачей напряжения на нагрузку при помощи маломощного управляющего сигнала. Электромагнитное реле представляет собой своего рода усилитель сигнала: оно позволяет с помощью относительно слабого управляющего тока замыкать или размыкать цепи с высоким током, обеспечивая безопасную и эффективную коммутацию.

Режимы работы и особенности применения

Реле Finder 40.61 может работать в различных режимах в зависимости от применяемой нагрузки и конфигурации управляющей цепи. Основные режимы эксплуатации:

• Нормально-отключенное состояние — при отсутствии сигнала на катушке контактная группа находится в разомкнутом положении;
• Режим активации — при подаче напряжения на катушку происходит замыкание контакта и подача напряжения на нагрузку;
• Импульсный режим — реле включается на заданное время при кратковременной подаче управляющего сигнала (возможно при использовании дополнительной внешней логики);
• Режим блокировки — при фиксации управляющего сигнала контакт остаётся в замкнутом положении до снятия напряжения с катушки;
• Работа в составе модульных устройств — реле может быть частью более сложных схем управления, где его задача заключается в коммутации различных участков схемы.

Реле устойчиво к вибрациям и наводкам, благодаря чему может использоваться в промышленной автоматике, щитах управления и распределительных системах. За счёт высокого ресурса механических и электрических операций устройство может длительно работать даже в интенсивных циклах коммутации.

Конструктивные особенности и надёжность

Корпус реле выполнен из прочного термостойкого пластика, обеспечивающего защиту внутренних элементов от пыли и влаги (в базовой версии — IP20). Внутри размещены контактная группа, электромагнит с катушкой, возвратная пружина и силовой сердечник. Контакты выполнены из сплава серебра с добавлением никеля, что улучшает их проводимость и устойчивость к эрозии при многократной коммутации. Особое внимание уделено изоляционным зазорам между управляющей и силовой частями, что позволяет безопасно использовать реле в цепях с высоким напряжением. Конструкция реле обеспечивает простоту монтажа и демонтажа — оно может устанавливаться в специальные розетки или непосредственно на плату через пайку. Кроме того, многие версии реле Finder 40.61 поддерживают опции с встроенным светодиодом (индикацией срабатывания), защитным диодом или варистором — эти элементы повышают уровень безопасности и удобства в эксплуатации.

Преимущества реле Finder 40.61

Основными достоинствами реле данной модели являются:

• Высокая коммутируемая мощность — до 16 А при 250 В AC;
• Компактные габариты, удобные для установки в ограниченном пространстве;
• Универсальность — применение в различных отраслях и схемах управления;
• Надёжная контактная группа из AgNi;
• Большой ресурс по числу коммутаций;
• Разнообразие вариантов исполнения катушек (AC/DC);
• Совместимость с модульными розетками Finder;
• Возможность монтажа на DIN-рейку;
• Дополнительные опции: индикация, защита от перенапряжения;
• Высокий уровень изоляции и безопасность эксплуатации.

Области применения

Реле Finder 40.61 применяется в широком спектре отраслей, включая:

• Системы автоматизации зданий (освещение, вентиляция, отопление);
• Промышленное оборудование (станки, насосные станции, электроприводы);
• Щитовое оборудование и распределительные щиты;
• Системы сигнализации и контроля;
• Коммутация электродвигателей, нагревательных элементов и электромагнитных клапанов;
• Устройства управления на DIN-рейке;
• Модульные системы с ПЛК и таймерами.

Благодаря универсальности, надёжности и простой установке, реле этой серии особенно востребовано как в бытовом, так и в промышленном сегменте автоматизации.

Таким образом, электромагнитное реле Finder 40.61 16A 250V — это надёжное и компактное решение для коммутации электрических цепей в системах управления и автоматизации. Устройство сочетает в себе высокие электрические характеристики, широкий диапазон рабочих напряжений и простоту установки, что делает его универсальным компонентом для широкого спектра задач. Надёжность, ресурс и разнообразие исполнений позволяют интегрировать данное реле в бытовые и промышленные системы.
