Надёжная основа для клемм и модулей — оригинальная рейка WAGO

В системах электротехнического монтажа одной из ключевых составляющих, обеспечивающих удобство, надежность и структурированность сборки, выступает монтажная рейка. Особенно актуальна она в контексте использования клеммников WAGO, которые стали эталоном быстрого и безопасного соединения проводников в самых разных отраслях — от бытового электромонтажа до промышленных автоматизированных систем. Рейка WAGO не просто несущий элемент — это функциональная база, обеспечивающая удобную компоновку, электрическую безопасность и стандартизированное крепление компонентов в щитовом оборудовании.

Технические характеристики

Ниже приведены основные характеристики, которые обычно указываются для монтажных рейк WAGO:

• Типы реек: DIN-рейки TS35, TS15; возможны варианты с перфорацией и без;
• Материал изготовления: оцинкованная сталь, алюминий, нержавеющая сталь, медь;
• Покрытие: гальваническое антикоррозионное, пассивация, порошковая окраска;
• Длина стандартная: 1 м, 2 м, возможна резка под заказ;
• Толщина: от 1,0 до 2,5 мм;
• Ширина: 15 мм, 35 мм (наиболее популярны);
• Температурный диапазон эксплуатации: от -40 до +120 C;
• Способы крепления: на винты, заклепки, саморезы, в защёлки;
• Совместимость: с клеммами WAGO серий 2002, 2004, 2006, 280, 281 и др.;
• Механическая прочность: рассчитана на статическую и динамическую нагрузку до 1 кг/см;
• Стандарты: соответствие EN 60715, DIN 46277.

Особенности конструкции и классификация

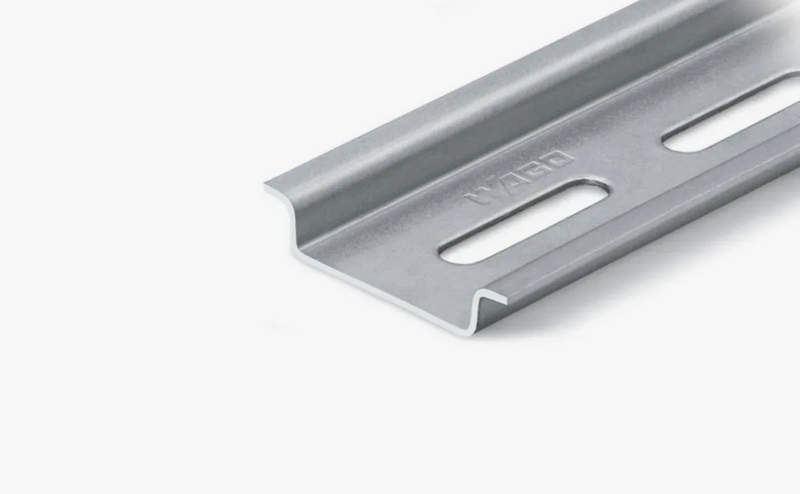

Рейка WAGO представляет собой металлический профиль стандартной формы, предназначенный для крепления модульных электротехнических компонентов. Основу конструкции чаще всего составляет DIN-рейка — так называемая «рейка ТН35» или «рейка 35 мм». Профиль этой рейки имеет форму перевёрнутой трапеции с полками, за которые цепляются специальные защёлки клеммных колодок, автоматических выключателей, реле и прочих устройств. Рейки могут быть перфорированными (с отверстиями по всей длине для удобного крепления к монтажной панели) или сплошными. Перфорированные версии широко применяются в сборке щитов, так как позволяют быстро крепить рейку в любом месте без дополнительной разметки.

Материал играет ключевую роль в долговечности и устойчивости к внешним условиям. Например, рейки из оцинкованной стали отличаются доступной стоимостью и высокой прочностью, но менее устойчивы к агрессивным средам. Алюминиевые рейки легче, не подвержены коррозии, но менее жёсткие. В условиях химически активных сред применяются рейки из нержавеющей стали или меди. Существуют также мини-рейки формата TS15 шириной 15 мм, используемые в более компактных сборках. Кроме того, отдельное направление — это рейки с функцией электрического подключения: так называемые токопроводящие рейки, которые, однако, встречаются в промышленной практике реже и не используются с классическими клеммами WAGO. Для надёжной фиксации в корпусе шкафа предусмотрены различные аксессуары: стопоры, заглушки, фиксаторы торцевые и винтовые. Все они обеспечивают устойчивое положение клеммников на рейке, исключая их продольное смещение при монтаже или вибрациях.

Принципы работы и режимы использования

Монтажная рейка не является электрически активным элементом — её основное назначение заключается в механическом креплении. Однако качество этого элемента напрямую влияет на надёжность всей электротехнической сборки. Основной принцип использования — это стандартизированное закрепление всех компонентов на одной шине. Благодаря унификации формы основания модулей WAGO и конструкции DIN-рейки достигается совместимость с большинством оборудования, выпускаемого как самой WAGO, так и другими производителями. Рейка обеспечивает несколько рабочих режимов:

• Нормальный режим эксплуатации — клеммники установлены в фиксированной последовательности, кабельные соединения произведены, возможна маркировка.
• Режим быстрого монтажа/демонтажа — защёлки позволяют производить установку и снятие клемм без инструментов.
• Ударные и вибрационные нагрузки — при наличии фиксаторов рейка сохраняет стабильность положения компонентов в условиях повышенной вибрации, например, в транспортных системах.
• Работа в экстремальных температурных условиях — благодаря стойкости материалов рейки выдерживают широкий диапазон температур без деформации.
• Сопряжение с маркировкой и аксессуарами — позволяет организовать упорядоченную идентификацию цепей, облегчая обслуживание и ремонт.

Области применения

Рейка WAGO широко используется в различных сферах электромонтажа и автоматизации благодаря своей универсальности и надежности. Вот основные области применения:

• Щитовое оборудование в промышленности и энергетике;
• Сборка шкафов управления для HVAC, насосных станций, лифтов;
• Автоматизация производственных линий;
• Интеграция в системы умного дома;
• Кабельные и коммутационные шкафы в инфраструктуре зданий;
• Железнодорожные системы, транспортное оборудование;
• Контрольно-измерительные стенды и лабораторные панели;
• Электроснабжение объектов критической инфраструктуры;
• Распределительные щиты в жилых и коммерческих зданиях;
• Промышленные АСУ ТП (автоматизированные системы управления).

Таким образом, монтажная рейка WAGO — это неотъемлемая часть любой современной системы распределения и автоматизации. Её простая конструкция и универсальность позволяют легко организовать упорядоченное подключение электрических цепей, обеспечить надёжность в эксплуатации и гибкость при модернизации. Благодаря точному соблюдению стандартов и разнообразию типоразмеров, рейка WAGO является выбором профессионалов, ценящих качество, удобство и безопасность.
