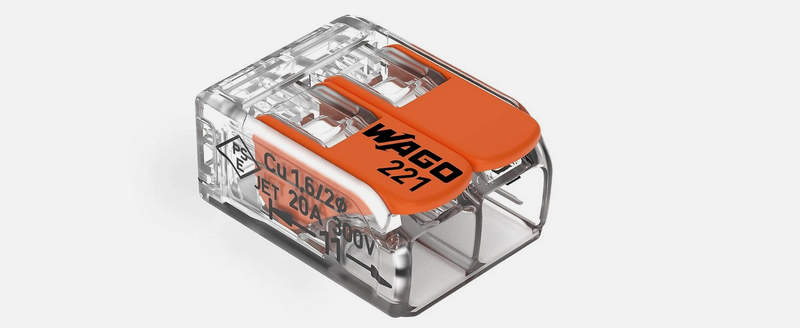

Надёжная клемма WAGO 221-2 для быстрого монтажа

Современные технологии электромонтажа требуют не только высокой надёжности, но и предельной простоты, скорости и безопасности при подключении проводов. Среди множества решений, представленных на рынке, особое место занимают клеммные соединители WAGO серии 221. Особенно популярна модель с двумя зажимами — WAGO 221-2, представляющая собой компактное устройство, предназначенное для быстрого, безопасного и повторно разъёмного соединения двух проводников. Это изделие получило широкое распространение в электротехническом монтажном оборудовании, системах освещения, распределительных коробках, а также во временных подключениях.

Технические характеристики WAGO 221-2

Клемма WAGO 221-2 обладает следующими типовыми параметрами:

Номинальное напряжение: 450 В;
Номинальный ток: до 32 А;
Количество подключаемых проводов: 2;
Сечение подключаемых одножильных проводов: от 0,2 до 4 мм2;
Сечение многожильных гибких проводов: от 0,14 до 4 мм2;
Сечение многожильных проводов с лужёным наконечником: до 4 мм2;
Материал корпуса: прозрачный поликарбонат;
Контактная система: лужёная медь;
Температурный режим эксплуатации: от –40 до +85 C (допускается кратковременный нагрев до +105 C);
Длина зачистки провода: 11 мм;
Степень защиты: IP20 (при установке в распределительной коробке — выше);
Срок службы: не менее 20 лет при правильной установке;
Цвета: прозрачный корпус с оранжевыми рычагами.

Особенности конструкции и материалов

Клемма WAGO 221-2 выполнена в корпусе из термостойкого прозрачного поликарбоната. Это позволяет визуально контролировать правильность ввода проводника: виден не только сам провод, но и положение его контактной жилы в зажимном механизме. Прозрачный корпус — одно из важнейших преимуществ данной конструкции. Он также позволяет оценить степень обжатия проводника, его длину зачистки и убедиться в отсутствии неплотного соединения. Внутри клеммы установлен подпружиненный зажимной механизм из нержавеющей стали, прижимающий провод к токоведущей шине из лужёной меди. Контактная шина обладает высокой устойчивостью к коррозии и перегреву. Рычажок, выполненный из окрашенного термостойкого пластика (оранжевого цвета), облегчает открытие зажима даже в условиях ограниченного пространства. Он позволяет производить монтаж без применения инструмента, что повышает оперативность работ.

Главной технологической особенностью клеммы WAGO 221-2 является использование пружинного зажима, обеспечивающего стабильный и надёжный контакт. Принцип действия основан на силе упругости, создаваемой металлической пружиной. При подъёме рычажка пружина освобождает проход для провода. После вставки проводника рычажок возвращается в исходное положение, и пружина прижимает токоведущую жилу к контактной шине. Это решение обладает несколькими преимуществами: контакт устойчив к вибрации, провод надёжно фиксируется, минимизируется риск ослабления соединения со временем. Такой тип зажима особенно удобен при использовании гибких многожильных проводов, так как не требует дополнительной подготовки жил (например, опрессовки наконечником).

Режимы эксплуатации и условия монтажа

Клемма WAGO 221-2 предназначена для эксплуатации в бытовых, офисных, промышленных и других электротехнических системах с номинальным напряжением до 450 В. Максимальный рабочий ток зависит от условий монтажа, типа провода и режима охлаждения. Для медных проводов сечением 2,5 мм2 допустим постоянный ток до 32 А при нормальной вентиляции. Монтаж возможен как в распределительных коробках, так и в ниши, в том числе за гипсокартонными стенами, в подрозетниках, светильниках, коммутационных блоках, щитах управления и других системах. Использование возможно при пониженных температурах, однако необходимо избегать влаги, так как степень защиты IP20 допускает эксплуатацию только во внутренних сухих помещениях или при наличии дополнительной защиты. Для долговечной и безопасной работы необходимо соблюдать длину зачистки жилы — 11 мм. Нарушение этого параметра может привести к плохому контакту или перегреву. При необходимости рекомендуется использовать шаблон или калибр.

Одним из важных эксплуатационных преимуществ WAGO 221-2 является возможность многократного подключения и отключения проводов. Рычажная конструкция позволяет производить демонтаж и последующее подключение без ухудшения контактных характеристик. Это удобно в случае временного подключения, необходимости ревизии, замены участков электропроводки или переноса оборудования. Тем не менее следует учитывать, что при повторном использовании необходимо визуально проверить состояние контактной зоны, отсутствие повреждений изоляции и целостность пружинного элемента. Не рекомендуется применять клемму, если она подвергалась значительным механическим нагрузкам или перегреву.

Преимущества применения WAGO 221-2

Ниже приведены основные преимущества данной клеммы:

Минимальное время монтажа без использования инструмента;
Повторное подключение без потери контактных свойств;
Возможность визуального контроля качества подключения;
Поддержка широкого диапазона сечений проводов;
Совместимость с различными типами жил;
Компактные габариты для установки в ограниченных пространствах;
Высокая устойчивость к вибрациям и термической нагрузке;
Прозрачный корпус облегчает диагностику;
Надёжное соединение благодаря пружинному зажиму;
Соответствие международным стандартам (например, VDE, ENEC).

Типовые применения

Клемма WAGO 221-2 используется в самых разнообразных случаях:

В распределительных коробках при подключении осветительных групп;
При монтаже временных стендов и демонстрационного оборудования;
В соединительных коробках светодиодных светильников;
В мебельной и выставочной электроинсталляции;
При ремонте или замене участков электропроводки;
В схемах управления и автоматики;
В розеточных блоках с ограниченным пространством.

Таким образом, клемма WAGO 221-2 представляет собой универсальное, безопасное и эргономичное решение для соединения двух проводников в электрических системах. Её конструкция, основанная на пружинном рычажном зажиме, позволяет обеспечить долговечный контакт без усилий и применения инструмента. Совместимость с широким диапазоном проводов и возможность многократного использования делают данную клемму идеальным выбором как для профессионалов, так и для домашних мастеров. Применение WAGO 221-2 значительно упрощает и ускоряет монтаж, снижая риск ошибок, перегрева и плохого контакта. Благодаря прозрачному корпусу, монтажник получает полный визуальный контроль над соединением, что критично при проверке или приёмке электромонтажных работ.
