Надежные клеммы WAGO для электромонтажа без инструментов

Строительно-монтажные клеммы WAGO представляют собой специализированные соединительные элементы, предназначенные для быстрой, надежной и безопасной коммутации проводников в различных отраслях строительства, промышленности и электромонтажа. Благодаря уникальной пружинной технологии зажима, клеммы этой категории позволяют значительно ускорить монтажные процессы и снизить вероятность ошибок в соединениях. Современные строительно-монтажные клеммы WAGO обеспечивают стабильный электрический контакт даже в условиях вибрации, перепадов температуры и высокой влажности, что делает их оптимальным решением для монтажа внутри распределительных коробок, в строительных нишах, подвесных потолках, а также при подключении осветительных приборов, розеток и других потребителей.

Технические характеристики

Строительно-монтажные клеммы WAGO имеют широкий спектр параметров, обусловленных многообразием серий и модификаций, среди которых особенно выделяются такие популярные линейки, как WAGO 2273, 773, 224 и универсальная серия 221. Ниже представлены обобщённые технические параметры клемм данного класса:

• Номинальное напряжение: до 450 В;
• Номинальный ток: до 32 А (в зависимости от модели);
• Диапазон сечений подключаемых проводников: от 0,2 до 6 мм2;
• Типы поддерживаемых проводников: одножильные, многожильные, гибкие с наконечниками;
• Материал корпуса: негорючий термостойкий пластик (поликарбонат, полиамид);
• Материал контактной пружины: нержавеющая сталь с пружинными свойствами;
• Температурный диапазон эксплуатации: от -35 до +85 C;
• Класс защиты: IP20 (в собранном состоянии внутри распределительных коробок);
• Допуски по стандартам: соответствие DIN EN 60998, IEC 60947, UL и VDE;
• Цветовая кодировка: используется для удобства идентификации числа подключаемых проводников и номиналов;
• Количество подключаемых жил: от 2 до 8 (в зависимости от модели).

Особенности конструкции устройств

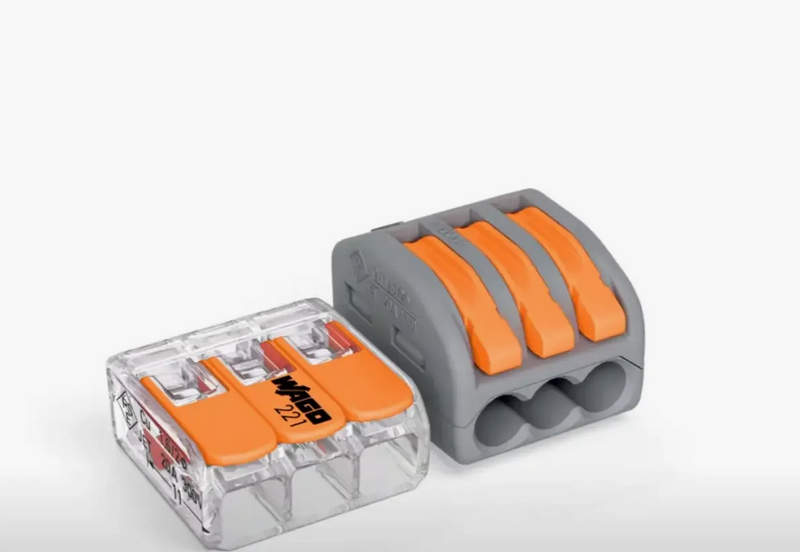

Основу строительно-монтажных клемм WAGO составляет пружинный зажим, выполненный из нержавеющей стали и обеспечивающий надежный контакт без необходимости применения инструмента. Конструкция клемм оптимизирована для быстрого и удобного монтажа: проводник просто вставляется в соответствующее отверстие, после чего фиксируется внутри с помощью пружины. В большинстве моделей предусмотрено окошко визуального контроля, позволяющее убедиться, что жила вошла до упора. Модели серии 221, например, оснащены прозрачным корпусом и рычажками, облегчающими установку гибких проводников и демонтаж соединений. В отличие от них, компактные клеммы серии 2273 ориентированы преимущественно на соединение жестких одножильных проводников внутри распределительных коробок, имеют компактные размеры и минимальное сопротивление контакта. Еще одна особенность — внутренний зажим рассчитан на компенсацию температурных расширений и вибрационных воздействий. За счет этого контакт не ослабляется со временем, что повышает надежность соединений на протяжении всего срока эксплуатации. Корпус из негорючего пластика устойчив к механическим повреждениям, воздействию ультрафиолета, агрессивных сред и обеспечивает высокую степень диэлектрической защиты. Некоторые модели, например, клеммы с пастой, поставляются с уже нанесенной токопроводящей смазкой, обеспечивающей защиту от окисления в местах контакта, особенно при использовании алюминиевых проводников. Это особенно важно для условий, где возможна высокая влажность и значительные температурные перепады.

Принцип работы

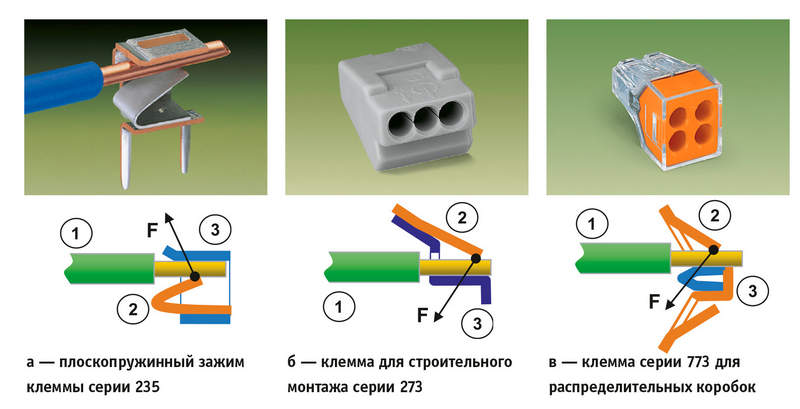

Принцип действия строительно-монтажных клемм WAGO основан на технологии пружинного зажима, в основе которого лежит пружина с определенной силой натяга, сжимающая проводник в металлической контактной зоне. Такая технология позволяет избежать необходимости затягивания винтов, исключает человеческий фактор и обеспечивает стабильное качество соединения. При вводе проводника внутрь клеммы пружина либо автоматически отжимается (в моделях push-in), либо отводится вручную с помощью рычага (в моделях с ручным зажимом), после чего возвращается в исходное положение и фиксирует жилу. Таким образом, между контактной поверхностью и проводником формируется надежный электрический контакт с минимальным переходным сопротивлением. Преимущества пружинного метода включают в себя устойчивость к ослаблению в результате вибрации, отсутствие необходимости в обслуживании, и постоянное давление на проводник на протяжении всего срока службы. При этом клемма сохраняет способность к повторному использованию без потери рабочих характеристик, что выгодно отличает её от классических винтовых решений.

Режимы применения

Строительно-монтажные клеммы WAGO применяются в различных режимах эксплуатации и сферах:

• Монтаж в распределительных коробках жилых и коммерческих зданий;
• Соединение осветительных групп в потолочных конструкциях;
• Подключение розеток и выключателей к питающей сети;
• Прокладка временных и постоянных электрических цепей;
• Ремонтные работы и модернизация существующей проводки;
• Организация соединений в щитах и подрозетниках;
• Работы на строительных объектах, в том числе на временных щитках;
• Соединение алюминиевых проводников с медными (в случае моделей с пастой);
• Подключение бытовой и осветительной техники.

Преимущества использования

Ниже перечислены ключевые преимущества строительно-монтажных клемм WAGO:

• Высокая скорость монтажа без использования инструмента;
• Надежный электрический контакт, устойчивый к вибрациям и перепадам температур;
• Компактность, экономия пространства в коробках и щитах;
• Многоразовое использование без потери качества;
• Поддержка широкого диапазона сечений и типов проводников;
• Прозрачный корпус и окошки контроля для визуального подтверждения подключения;
• Совместимость с алюминиевыми и медными проводами (в моделях с пастой);
• Соответствие международным стандартам качества и безопасности;
• Длительный срок службы без обслуживания;
• Возможность применения в самых разных отраслях и условиях.

Таким образом, строительно-монтажные клеммы WAGO зарекомендовали себя как одно из наиболее надежных и удобных решений в сфере электромонтажа. Благодаря использованию уникальной технологии пружинного зажима, широкий модельный ряд продукции позволяет адаптироваться под любые требования современного электромонтажа — от типовых бытовых применений до сложных инженерных систем. Простота в эксплуатации, высокая надежность и длительный срок службы делают клеммы WAGO универсальным выбором как для профессиональных монтажников, так и для домашних мастеров.
