Надежные клеммники WAGO 2273 для электромонтажа

Современные электрические инсталляции требуют быстрого, безопасного и надёжного соединения проводников. Одним из наиболее популярных решений в этой области являются клеммные зажимы, и особое место среди них занимает серия WAGO 2273. Эти компактные, универсальные и простые в установке зажимы предназначены для соединения одножильных проводников в распределительных коробках. Благодаря уникальной технологии пружинного зажима WAGO, данная серия завоевала широкое признание среди электриков, монтажников и проектировщиков.

Технические характеристики

Основные параметры клемм WAGO 2273:

• Номинальное напряжение: 450 В;
• Номинальный ток: 24 А;
• Диапазон сечений подключаемых проводников: от 0,5 до 2,5 мм2 (одножильные медные провода);
• Рабочая температура: от -35 до +105 C;
• Материал корпуса: поликарбонат, устойчивый к воздействию температуры и механическим нагрузкам
• Тип соединения: пружинный зажим Push-wire;
• Стандарты: соответствие IEC/EN 60998;
• Класс защиты: IP20;
• Количество подключаемых проводников: от 2 до 8 в зависимости от модели;
• Индикаторный контроль: прозрачный корпус для визуального контроля глубины ввода провода;
• Цветовая маркировка: облегчает различение моделей по количеству контактов.

Особенности конструкции устройств

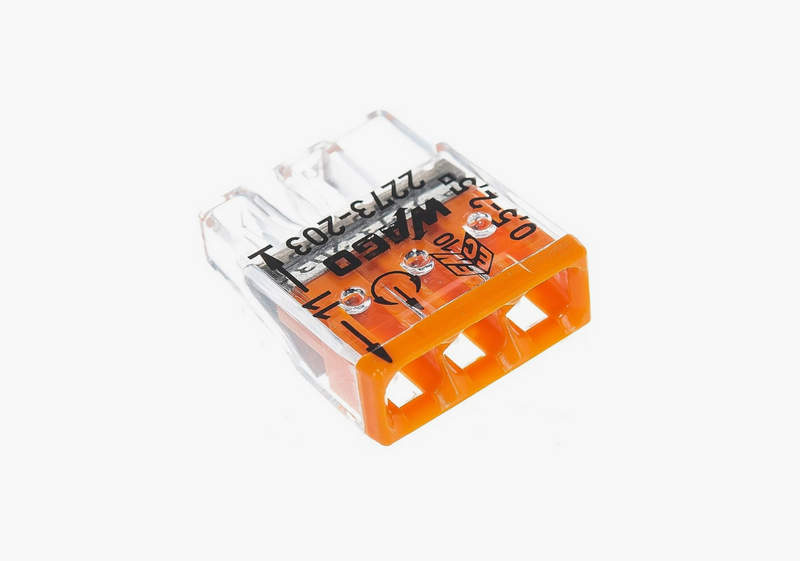

Конструкция клемм WAGO 2273 ориентирована на обеспечение максимально надёжного, компактного и быстрого соединения проводников в распределительных коробках. В основе работы зажимов лежит технология Push-wire — система, при которой проводник вставляется в отверстие корпуса и фиксируется внутренней стальной пружиной. Это обеспечивает стабильный контакт без необходимости закручивания, пайки или применения дополнительного инструмента. Корпус изделия выполнен из прозрачного термостойкого поликарбоната, благодаря чему монтажник может визуально контролировать, насколько глубоко введён провод. Внутри расположены металлические пружины, изготовленные из пружинной стали, обладающей высокой устойчивостью к коррозии и деформации. Упругая часть пружины обеспечивает надёжный прижим проводника к токопроводящей шине, исключая возможность его самопроизвольного выпадения даже при вибрациях и температурных колебаниях. Каждая модель серии имеет определённое количество гнёзд (от 2 до 8), причём их расположение и габариты оптимизированы для плотного монтажа в ограниченном пространстве. Зажимы снабжены отверстием для измерительного щупа, что позволяет производить контроль параметров цепи без необходимости демонтажа.

Режимы работы и эксплуатационные аспекты

Клеммные зажимы WAGO 2273 предназначены для использования в цепях переменного и постоянного тока с напряжением до 450 В. Благодаря высокой пропускной способности по току (до 24 А), они могут применяться в цепях освещения, управления, бытовых розетках и низковольтных системах. Допускается эксплуатация в диапазоне температур от -35 до +105 C, что делает возможным их применение в отапливаемых и неотапливаемых помещениях, включая технические и чердачные зоны зданий. Устойчивость к высокой влажности и термическим воздействиям обеспечивает длительную надёжную работу клемм в различных климатических условиях. В процессе эксплуатации клеммы не требуют дополнительного обслуживания. При необходимости замены провода достаточно вытянуть его, предварительно вращая из стороны в сторону, чтобы ослабить зажим — специальный инструмент не требуется. Однако клеммы WAGO 2273 не предназначены для многократного использования: повторное применение возможно только в случае, если пружинный механизм не утратил своих свойств.

Технология Push-wire основана на использовании преднапряжённой металлической пружины, которая фиксирует проводник внутри корпуса за счёт упругой силы прижима. При вводе провода внутрь клеммы пружина отгибается и пропускает медный стержень до упора. После прохождения максимальной точки сечения пружина возвращается в исходное положение и надёжно фиксирует проводник. Это создаёт стабильный электрический контакт с минимальным переходным сопротивлением. В отличие от винтовых зажимов, здесь исключён риск ослабления соединения из-за температурного расширения материалов, вибраций или усадки изоляции. Контакт остаётся стабильным в течение всего срока службы, что особенно важно в ответственных участках схем.

Таким образом, клеммные зажимы WAGO 2273 представляют собой эффективное решение для быстрого и надёжного соединения одножильных проводников в системах электроснабжения. Благодаря продуманной конструкции, технологии Push-wire и высокому качеству исполнения, эти устройства обеспечивают безопасное и долговечное функционирование электрических цепей в самых разных условиях. Универсальность, компактность, простота применения и соответствие международным стандартам делают их идеальным выбором для профессионального монтажа.
