Надежное соединение с зажимами WAGO серии 2273

Современные технологии монтажа электропроводки предъявляют всё более высокие требования к скорости, удобству и безопасности соединения проводников. В этих условиях большое распространение получили компактные зажимы с пружинным механизмом, среди которых выделяются изделия WAGO серии 2273. Эти зажимы предназначены для соединения одножильных медных проводов в распределительных коробках, обладают простотой в использовании и надежностью соединения, обеспечивая высокий уровень электрической и механической прочности. Благодаря минимальным габаритам и устойчивости к внешним воздействиям, они находят применение в различных сферах строительства, освещения и электромонтажа.

Технические характеристики

Ниже представлены ключевые параметры зажимов WAGO серии 2273:

• Номинальное напряжение: 450 В;
• Номинальный ток: до 24 А;
• Сечение подключаемых проводников: от 0.5 до 2.5 мм2 (медные одножильные);
• Количество подключаемых проводников: от 2 до 8 в зависимости от модели (например, 2273-202, 2273-203, 2273-204 и т.д.);
• Тип изоляции корпуса: самозатухающий пластик (поликарбонат или полиамид);
• Температурный диапазон эксплуатации: от -35 до +85 C;
• Уровень защиты: IP20 (при установке в распределительной коробке);
• Присутствие токопроводящей пасты: для уменьшения переходного сопротивления и защиты от коррозии;
• Тип подключения: вставка провода без инструмента;
• Прозрачное окно в корпусе: контроль правильности вставки;
• Цветовая маркировка: в зависимости от количества контактов.

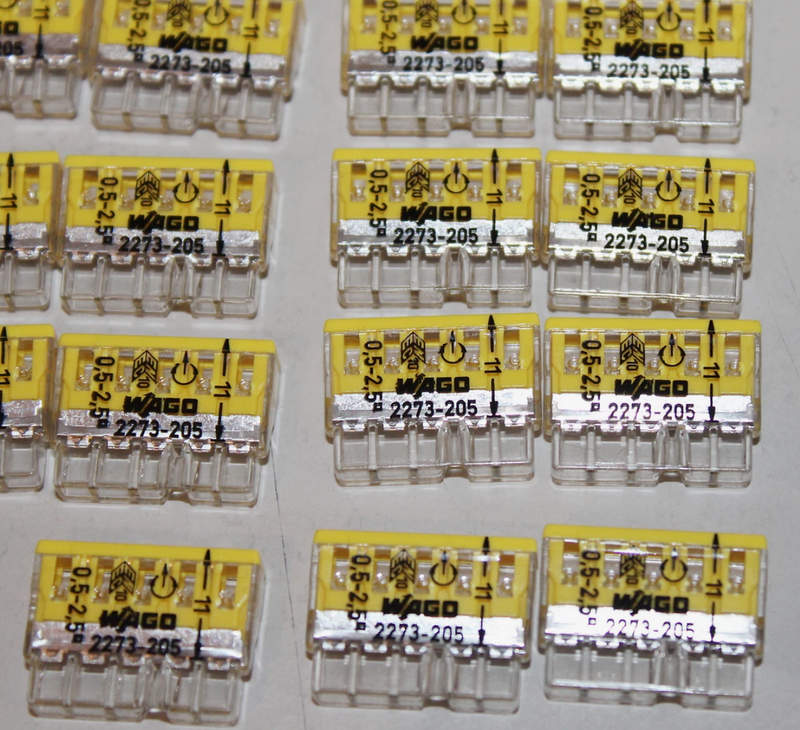

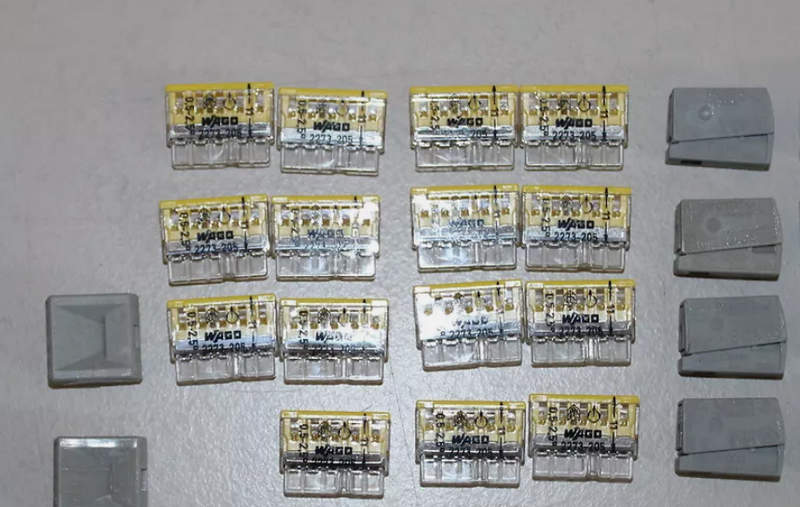

Особенности конструкции зажимов WAGO 2273

Зажимы серии 2273 спроектированы с акцентом на компактность и удобство использования в условиях ограниченного пространства. Основу конструкции составляет прямоугольный корпус из высокопрочного диэлектрического пластика с внутренним механизмом пружинного зажима. Внутри каждого зажима размещаются независимые клеммные секции, каждая из которых принимает один одножильный медный провод. Контактное соединение обеспечивается за счет плоской прижимной пружины, выполненной из высоколегированной стали с антикоррозийным покрытием. При вводе провода пружина автоматически отжимается, фиксируя провод с оптимальным усилием, исключающим ослабление или перегрев в процессе эксплуатации. За счёт этого обеспечивается надежный электрический контакт без необходимости использования инструмента. Важной конструктивной особенностью является наличие токопроводящей пасты, заполняющей внутреннюю контактную зону. Эта паста выполняет сразу несколько функций: снижает переходное сопротивление между проводом и токоведущей шиной, предотвращает возникновение гальванических процессов и минимизирует коррозию медного проводника. Особенно актуально это при эксплуатации в условиях повышенной влажности или нестабильных температур. Корпус зажима выполнен с прозрачными вставками, позволяющими визуально контролировать правильность введения провода и степень его захода в контактную зону. Цветовая маркировка корпуса указывает количество контактных точек и упрощает выбор при монтаже.

Принцип работы и режимы подключения

Принцип работы зажимов WAGO 2273 базируется на технологии push-in, предполагающей прямое введение проводника в контактное отверстие. При этом срабатывает плоская прижимная пружина, которая надежно фиксирует провод. Обратный выход провода невозможен без разрушения конструкции, что исключает случайное ослабление соединения. Алгоритм подключения включает следующие этапы:

• Снятие изоляции с конца провода (обычно на длину 11 мм, как указано производителем).
• Визуальный контроль зачищенного конца.
• Введение провода в отверстие зажима до упора.
• Проверка через прозрачное окошко полного входа провода.

Подключение осуществляется без каких-либо инструментов, что значительно ускоряет процесс сборки электрических цепей. Зажимы рассчитаны на многолетнюю эксплуатацию без необходимости обслуживания. В отличие от винтовых клемм, здесь отсутствуют ослабления от вибрации или температурных деформаций.

Области применения

Зажимы WAGO серии 2273 активно применяются в следующих сферах:

• Монтаж электропроводки в жилых и административных зданиях;
• Установка распределительных коробок;
• Осветительные системы с большим количеством ответвлений;
• Сборка временных и мобильных электросетей;
• Ремонт и модернизация существующей проводки;
• Проекты с ограниченным монтажным пространством;
• Системы с высокой частотой подключения/отключения нагрузок;
• Сборка щитов автоматизации и малогабаритных щитков.

В целом, зажимы WAGO 2273 являются практичным решением для быстрого, безопасного и компактного соединения одножильных медных проводов в распределительных системах. Их конструкция сочетает в себе надежность пружинного зажима, защиту от коррозии и визуальный контроль монтажа. Благодаря отсутствию необходимости в инструменте и устойчивости к внешним воздействиям, эти зажимы находят широкое применение в бытовых и промышленных электрических сетях.
