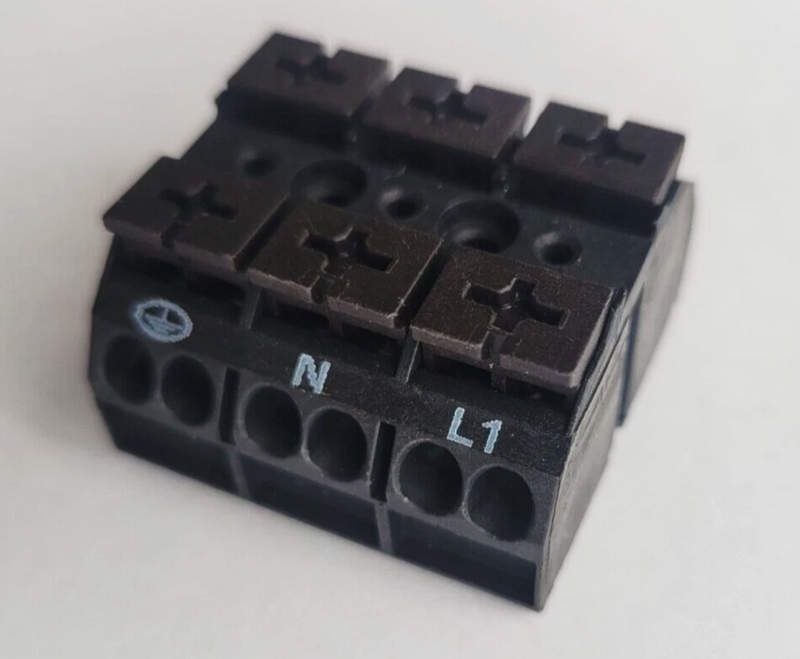

Надежное распределение линий с клеммами WAGO

Современные системы электромонтажа требуют не только надежности и безопасности, но и высокой скорости соединения, модульности, а также возможности простой модернизации без длительных простоев. В этих условиях распределительные клеммы WAGO становятся оптимальным решением для организации электрических соединений в распределительных щитах, распределительных коробках, а также в промышленных и бытовых установках. Эти устройства позволяют быстро и безопасно соединять сразу несколько проводников, обеспечивая стабильный контакт и упрощая последующее техническое обслуживание. Распределительные клеммы WAGO применяются для создания разветвленных цепей, соединения нескольких потребителей от одного источника, а также для упрощения разводки в системах управления и освещения. Их популярность обусловлена продуманной конструкцией, безопасной технологией подключения и возможностью работы с жилами разных типов и сечений.

Технические характеристики

Распределительные клеммы WAGO представлены в разных сериях и исполнениях, что позволяет подобрать решение под конкретные условия монтажа. Основные технические параметры включают:

• Номинальное напряжение: до 450 В;
• Номинальный ток: от 24 до 76 А (в зависимости от модели);
• Диапазон сечений подключаемых проводов: от 0,08 до 16 мм2;
• Тип подключения: пружинный (Push-in CAGE CLAMP, Spring Pressure, Lever Clamp);
• Количество подключаемых проводников: от 2 до 8 и более;
• Рабочий температурный диапазон: от -40 до +85 C;
• Класс горючести корпуса: согласно UL94 V0 (самозатухающий пластик);
• Материал корпуса: полиамид, устойчивый к механическим воздействиям и нагреву;
• Монтаж: на DIN-рейку, в монтажные короба или свободная укладка в распределительной коробке;
• Допустимая частота коммутаций: клеммы рассчитаны на многократное подключение/отключение без потери качества контакта;
• Цветовая индикация: корпуса могут иметь цветовую маркировку для упрощения распределения по фазам, нулю и заземлению.

Принцип работы и режимы функционирования

Принцип работы распределительной клеммы WAGO основан на технологии пружинного зажима, при котором проводник фиксируется внутри клеммы с помощью металлической пружины или зажимной лапки. Такой метод позволяет добиться надежного контакта без использования винтов, пайки или сварки. Это особенно актуально для монтажа в условиях ограниченного пространства или при необходимости быстрой замены проводки. В зависимости от серии и модели, клеммы могут работать в одном из следующих режимов:

• Пружинный зажим (Push-in CAGE CLAMP) – проводник вставляется в клемму без необходимости использования инструмента, пружина автоматически прижимает его к токопроводящей шине.
• Лапковый зажим с рычагом (Lever Clamp) – пользователь отводит рычаг, вставляет провод, затем опускает рычаг обратно, фиксируя соединение. Такой режим особенно удобен при работе с гибкими жилами.
• Классический пружинный зажим (Spring Pressure) – требует использования отвертки для отведения пружины, после чего в паз вставляется проводник, и пружина отпускается.

Эти режимы обеспечивают следующие эксплуатационные преимущества:

• Устойчивость к вибрациям и температурным колебаниям;
• Отсутствие ослабления контакта со временем;
• Возможность многократного использования без ухудшения зажима;
• Минимальное тепловыделение благодаря плотному прилеганию проводника к токоведущей шине.

Особенности конструкции устройств

Конструкция распределительных клемм WAGO отличается модульностью и продуманной эргономикой. Внутри корпуса расположены контактные группы, выполненные из токопроводящего металла (обычно медь с покрытием), а также пружинные элементы, создающие прижимное усилие. Контактная площадка обеспечивает большую площадь соприкосновения с жилой, что снижает сопротивление и нагрев в рабочем режиме. Наружный корпус клеммы выполнен из изоляционного материала, стойкого к УФ-излучению, нагреву, вибрациям и механическим воздействиям. Некоторые модели имеют прозрачные крышки, позволяющие визуально контролировать правильность установки проводов. Конструкция учитывает допустимое расстояние между контактами и защиту от случайного прикосновения, соответствуя нормам безопасности. Клеммы могут быть оснащены маркировочными площадками, которые позволяют подписывать назначение каждой группы. Также предусмотрены места для установки тестовых щупов без демонтажа проводов. Внутренняя геометрия рассчитана таким образом, чтобы обеспечить оптимальное распределение тока и исключить возможность перегрева. В зависимости от количества каналов, клеммы могут быть:

• Однолинейными (один вход – несколько выходов);
• Многоканальными (несколько входов – несколько выходов, например, по 4, 6, 8 контактов);
• Групповыми (модули из нескольких клемм с общей шиной питания).

Области применения

Распределительные клеммы WAGO активно используются в различных сферах. Ниже перечислены основные области их применения:

• Распределительные щиты жилых и коммерческих зданий;
• Системы освещения (для подключения группы светильников к одному источнику питания);
• Автоматизация промышленных процессов (подключение датчиков, исполнительных механизмов);
• Монтаж телекоммуникационного оборудования;
• Организация питания в шкафах управления;
• Энергетика и возобновляемые источники энергии (фотовольтаика, ветровые станции);
• Строительство модульных зданий и быстровозводимых объектов;
• Обустройство временных электросетей на строительных площадках;
• Обслуживание транспортной инфраструктуры (например, на ЖД объектах или в вагонах).

Преимущества распределительных клемм WAGO

Широкий модельный ряд позволяет подобрать решение под любые задачи;

• Простой и быстрый монтаж без необходимости использовать инструмент;
• Надежный контакт без ослабления со временем;
• Работа с проводами разных типов (медные, многожильные, одножильные);
• Многоразовое использование без потери надежности;
• Устойчивость к вибрациям и агрессивным условиям эксплуатации;
• Высокая пожаробезопасность и соответствие международным стандартам;
• Наличие цветной маркировки и прозрачных крышек;
• Компактные размеры при высокой плотности контактов;
• Возможность расширения и модернизации существующих соединений.

Таким образом, распределительные клеммы WAGO — это надежное, удобное и безопасное решение для создания сложных электрических соединений как в бытовом, так и в промышленном сегменте. Их конструкция и принцип действия разработаны таким образом, чтобы обеспечить максимальную эффективность, простоту обслуживания и гибкость применения. Универсальность данных клемм делает их одним из наиболее популярных компонентов в сфере электромонтажа и промышленной автоматизации. Использование распределительных клемм WAGO существенно сокращает время на инсталляцию, повышает качество соединений и позволяет добиться высокой надежности даже в условиях интенсивной эксплуатации. Благодаря этому они заслуженно входят в число лучших решений на рынке электротехнической продукции.
