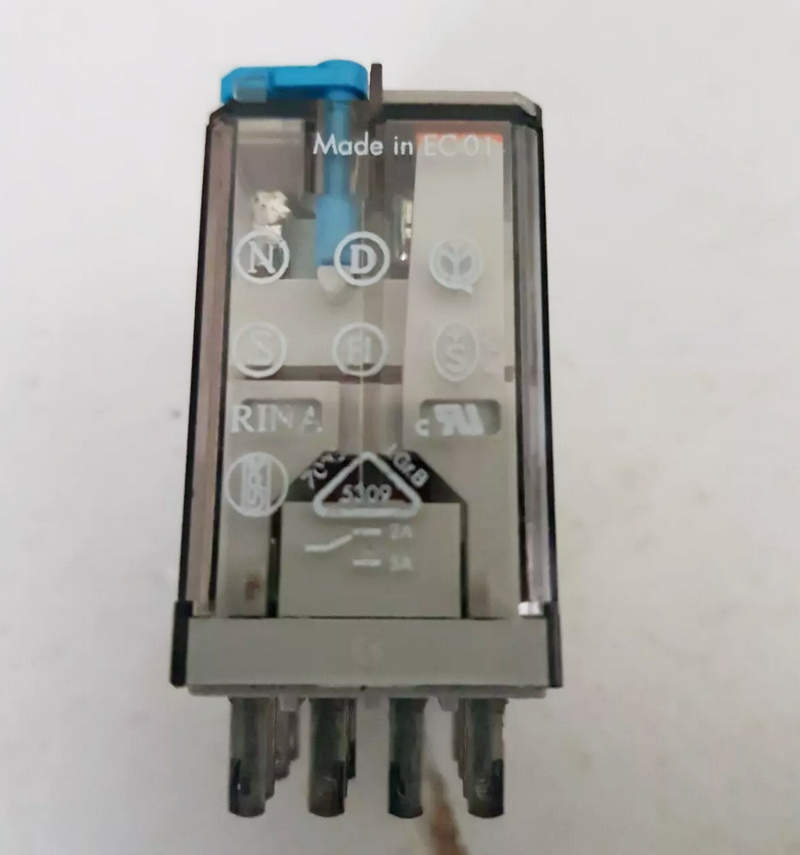

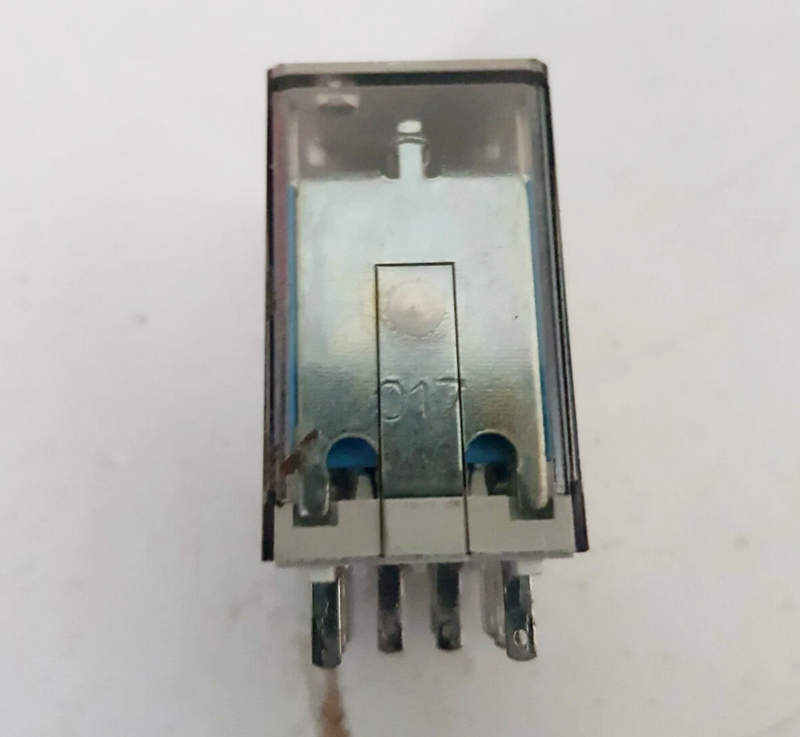

Мощное и точное управление с реле Finder 55.34 9.110 0040

Finder 55.34 9.110 0040 представляет собой электромагнитное промежуточное реле, предназначенное для коммутации электрических цепей управления, сигнализации и автоматики. Эта модель входит в серию 55, широко известную своей надёжностью, гибкостью в установке и стабильной работой в промышленных и коммерческих условиях. Благодаря своей четырехконтактной конфигурации и высокой нагрузочной способности, 55.34 9.110 0040 может применяться в разнообразных задачах: от коммутации слаботочных цепей до управления нагрузками в силовых установках.

Технические характеристики

Ниже перечислены основные параметры, определяющие эксплуатационные возможности реле Finder 55.34 9.110 0040:

• Номинальный ток: 10 А на каждый контакт;
• Сопротивление катушки: примерно 4.7 кОм (характерно для 110 В DC);
• Мощность, потребляемая катушкой: около 0.9 Вт;
• Изоляция между катушкой и контактами: не менее 2.5 кВ (сухой тест);
• Материал контактов: сплав AgNi с возможным покрытием золота (в зависимости от исполнения);
• Максимальная частота срабатываний: 1800 переключений в час при полной нагрузке;
• Рабочая температура: от –40 до +70 C;
• Степень защиты корпуса: IP20 (в корпусе без дополнительного кожуха);
• Монтаж: в розетку с фиксацией на DIN-рейке, возможна установка на плату или панель.

Особенности конструкции устройств

Реле Finder 55.34 9.110 0040 выполнено в компактном прямоугольном корпусе с прозрачной пластиковой крышкой, которая позволяет визуально контролировать положение якоря и состояние контактов. Корпус включает в себя электромагнитную катушку, установленную на сердечнике из магнитомягкого материала, систему подвижного якоря, а также блок контактных групп. Благодаря продуманной архитектуре, реле обеспечивает стабильное переключение при высоких циклах нагрузки. Модель оснащена четырьмя переключающими контактами, обеспечивающими гибкость в коммутации: на каждый контакт можно подать разные уровни сигнала или управлять независимыми цепями. Все элементы имеют антикоррозийную защиту, а контактные группы обладают хорошей износостойкостью за счёт использования серебряного сплава. Катушка рассчитана на 110 В постоянного тока. Обратный процесс происходит при отключении питания, благодаря возвратной пружине.Дополнительной опцией может быть наличие индикатора срабатывания (неонового или светодиодного), а также встроенного диода или варистора для защиты от обратного напряжения. Установка реле осуществляется в соответствующую розетку (например, тип 94.04), которая может быть снабжена пружинными или винтовыми зажимами, а также механическим фиксатором.

Режимы работы и типовые схемы

Finder 55.34 9.110 0040 поддерживает два основных режима:

• Нормально-отключённый (de-energized): при отсутствии напряжения на катушке все контакты находятся в исходном положении — контакты NC замкнуты, NO разомкнуты.
• Нормально-включённый (energized): при подаче управляющего напряжения на катушку электромагнит притягивает якорь, что приводит к переключению контактных групп. Контакты NC размыкаются, а NO — замыкаются.

Данная логика позволяет реализовывать множество типовых схем управления:

• Устройства автоматизации на базе ПЛК;
• Интерфейсные цепи между входами и выходами контроллеров;
• Схемы аварийного отключения и блокировок;
• Переключение режимов питания;
• Запуск/остановка оборудования по внешнему сигналу;
• Коммутация осветительных цепей в интеллектуальных системах.

Области применения

Реле Finder 55.34 9.110 0040 активно используется в следующих направлениях:

• Системы промышленной автоматизации.
• Щиты управления HVAC-системами.
• Релейные модули в шкафах ПЛК.
• Коммутация сигналов в распределительных щитах.
• Светотехническое оборудование.
• Оборудование для управления насосами и вентиляторами.
• Системы сигнализации и контроля.
• Промежуточное звено между логикой управления и нагрузкой.

В целом, Finder 55.34 9.110 0040 — это универсальное промежуточное реле с широкой областью применения в системах управления, сигнализации и автоматизации. Его конструкция обеспечивает стабильную работу в условиях промышленной эксплуатации, а простота монтажа и подключения делает его удобным решением для инженеров и монтажников. Надёжность, гибкость и соответствие международным стандартам делают его востребованным элементом в распределительных щитах и автоматизированных системах.
