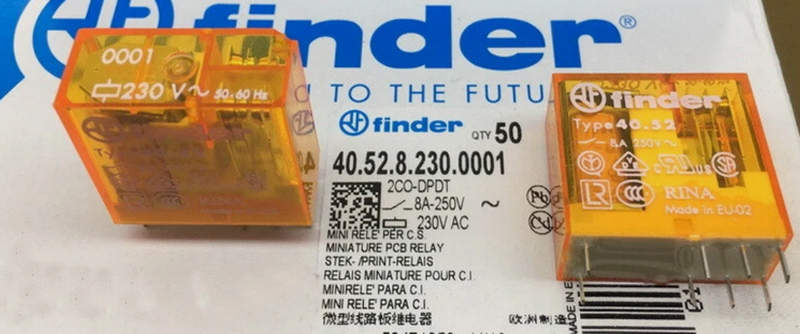

Мощное и компактное решение: реле Finder 40.52 230 В AC

Реле Finder серии 40.52 с характеристиками 230 В переменного тока и номинальным током нагрузки 8 А представляет собой классическое промежуточное электромеханическое реле, широко применяемое в автоматизации, управлении освещением, промышленной электронике и других областях. Данное устройство сочетает в себе компактные размеры, удобство монтажа, высокую надёжность и совместимость с промышленными стандартами. Конструкция модели 40.52 позволяет эффективно управлять коммутацией цепей в условиях, где необходимо электрическое гальваническое разделение управляющего и силового уровней.

Технические характеристики реле Finder 40.52 230V AC 8A

Реле серии 40.52 имеет следующие основные технические параметры:

• Номинальное управляющее напряжение: 230 В переменного тока, 50/60 Гц;
• Номинальный ток коммутации: 8 А при 250 В переменного тока;
• Количество переключающих контактов: 2 (двухполюсное реле с двумя независимыми группами контактов);
• Конфигурация контактов: 2CO (двойной переключающий контакт — «переключатель»);
• Коммутационная способность: до 2000 ВА при AC1 (омическая нагрузка), до 150 ВА при AC15 (индуктивная нагрузка);
• Максимальное коммутируемое напряжение: до 400 В AC;
• Электрическая долговечность: свыше 100 000 операций при номинальной нагрузке;
• Механическая износостойкость: более 10 млн циклов;
• Материал контактов: AgNi или AgSnO2 (в зависимости от исполнения);
• Изоляция между катушкой и контактами: 6 кВ (1.2/50 мкс);
• Рабочая температура: от -40 до +70 C;
• Монтаж: в розетку или на печатную плату (в зависимости от варианта исполнения);
• Совместимость с цоколями серии 94.04 (в том числе с зажимами push-in или винтовыми клеммами).

Устройство и конструктивные особенности

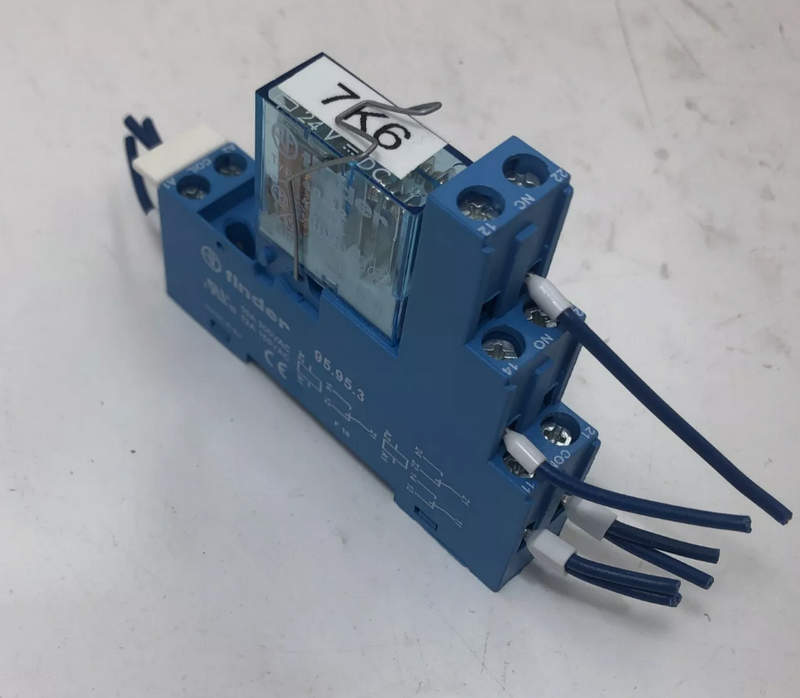

Конструктивно реле Finder 40.52 представляет собой миниатюрный модуль прямоугольной формы, заключённый в пластиковый корпус с прозрачной крышкой (в некоторых исполнениях). Внутри корпуса размещены:

• Электромагнитная катушка — основной приводной элемент, создающий магнитное поле при подаче управляющего напряжения. Для версии на 230 В AC катушка содержит ферритовый сердечник и рассчитана на сетевое напряжение.
• Якорь с возвратной пружиной — механический компонент, двигающийся под воздействием магнитного поля, создавая или размыкая контактную группу.
• Контактная система — два переключающих контакта, состоящие из подвижного и двух неподвижных контактов (нормально замкнутый и нормально разомкнутый).
• Платы с выводами — обеспечивают электрическое соединение с внешней цепью через паяные выводы или контактную площадку под розетку.
• Диэлектрическая защита — предусмотрена для разделения токоведущих частей и предотвращения пробоя.

Некоторые исполнения реле 40.52 могут оснащаться встроенным светодиодом для индикации срабатывания, а также защитными элементами (варистором или диодом) от перенапряжений на катушке.

Принцип действия

Принцип действия электромеханического реле основывается на явлении электромагнитной индукции. Когда на катушку реле подаётся напряжение 230 В переменного тока, создаётся магнитное поле, втягивающее якорь. При этом якорь механически перемещает контактную систему: нормально разомкнутый контакт замыкается, а нормально замкнутый — размыкается. Таким образом осуществляется коммутация внешней цепи. После снятия напряжения с катушки магнитное поле исчезает, возвратная пружина возвращает якорь в исходное положение, и контакты возвращаются в первоначальное состояние. Этот процесс происходит с высокой скоростью, обеспечивая быстродействие устройства в пределах 10–20 мс. Поскольку в модели 40.52 используется переменное напряжение, якорь и сердечник имеют конструктивные особенности для минимизации эффекта гудения (дрожания) — чаще всего это шихтованные или ферритовые сердечники с шунтами.

Режимы работы и особенности применения

Реле Finder 40.52 может работать в различных режимах:

• Режим управления с изоляцией — реле используется для разделения управляющей схемы (например, 230 В на катушке) и силовой нагрузки (до 250 В на контактах), обеспечивая безопасность для низковольтных цепей.
• Режим коммутации переменного тока — основной рабочий режим, при котором нагрузка подключается через нормально разомкнутый или нормально замкнутый контакт.
• Импульсный режим — при кратковременной подаче сигнала реле изменяет состояние на время удержания управляющего сигнала.
• Многократные циклы включения/выключения — благодаря высокой механической износостойкости реле может использоваться в циклических автоматах, таймерах, схемах повторителей.

Важно учитывать предельно допустимую частоту коммутаций при индуктивной нагрузке и необходимость применения демпфирующих цепей (RC-цепочек или варисторов) для продления срока службы.

Типовые области применения

Реле Finder 40.52 230В AC 8A применяется в следующих системах:

• Системы управления освещением (включение ламп, групп светильников);
• Щиты автоматизации и распределительные шкафы;
• Станки и технологическое оборудование (сигнальная и управляющая коммутация);
• Системы "умный дом" и автоматизация зданий;
• Оповещение и сигнализация (переключение сирен, реле времени);
• Коммутация электродвигателей малой мощности и нагревательных элементов.

Таким образом, реле Finder 40.52 на 230 В AC с током 8 А является надёжным, эффективным и компактным решением для задач автоматизации и коммутации. Благодаря универсальной конструкции и простоте в использовании, оно легко интегрируется в различные схемы управления, обеспечивает гальваническую развязку и подходит как для промышленного, так и бытового применения. Для учебных целей устройство позволяет на практике изучить основы релейной логики, механики, взаимодействие управляющих и исполнительных цепей, а также освоить навыки проектирования и сборки простых электрических схем с применением промежуточных реле.
