Монтаж без ошибок: преимущества клеммы WAGO 2273 для электромонтажа
Современные технологии монтажа и подключения электрических цепей требуют от монтажных изделий высокой надежности, компактности и простоты применения. Соединительная клемма WAGO серии 2273 представляет собой одно из таких решений, идеально подходящих для быстрого и безопасного соединения одножильных медных проводников в распределительных коробках. Благодаря своей конструкции, компактным размерам и простоте установки, эти клеммы широко используются в сфере бытовой и коммерческой электрики.
Технические характеристики
Ключевые технические параметры клеммы соединительной WAGO 2273 включают:
- Номинальное напряжение: до 450 В;
- Номинальный ток: до 24 А;
- Количество соединяемых проводников: от 2 до 8 в зависимости от модели;
- Сечение подключаемых проводников: от 0,5 до 2,5 мм2 (жесткие медные жилы);
- Максимальная температура эксплуатации: до +105 C;
- Испытательное напряжение: 4 кВ;
- Категория загрязнения: 2;
- Степень защиты корпуса: IP20;
- Корпус: поликарбонат, прозрачный или полупрозрачный, с цветной маркировкой;
- Тип соединения: пружинной зажим, push-in технология;
- Наличие отверстий для контроля напряжения: да, в каждой ячейке;
- Соответствие стандартам: EN 60998, VDE, UL и другим международным требованиям.
Особенности конструкции устройств

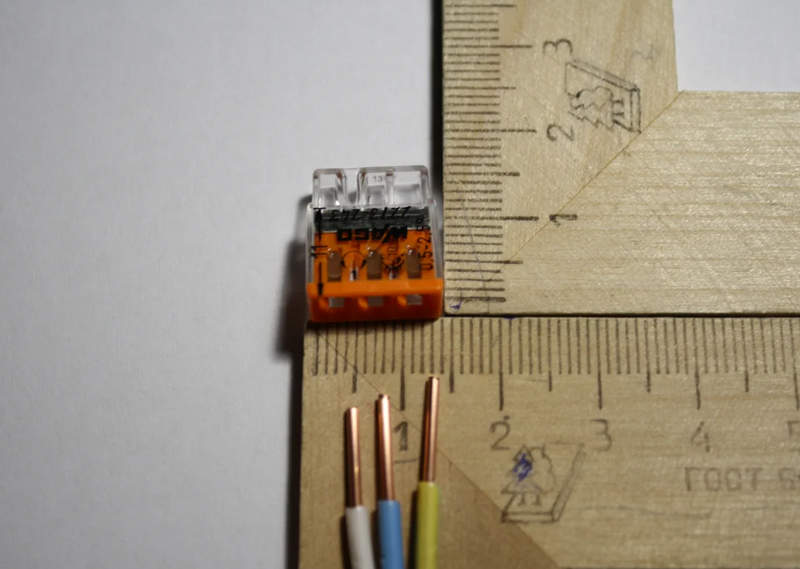

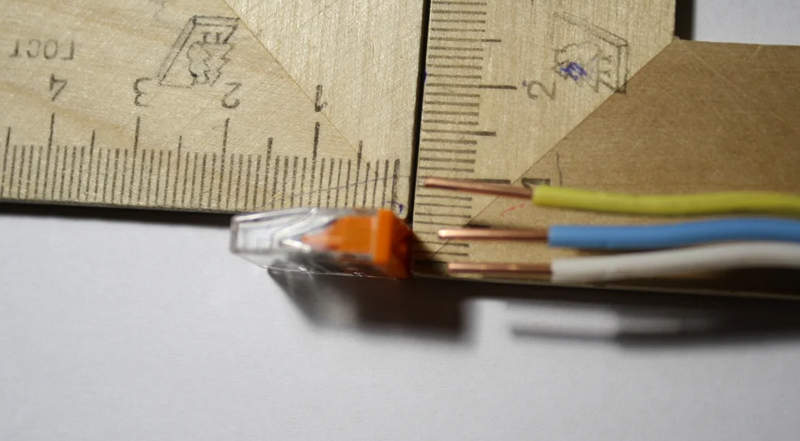

Клеммы WAGO 2273 представляют собой прямоугольный пластиковый корпус компактных размеров, внутри которого размещены пружинные зажимы из никелированной пружинной стали. Эта система позволяет подключать жесткие одножильные медные проводники без необходимости использования инструментов. Провод просто вставляется в соответствующее гнездо до упора, где автоматически фиксируется подпружиненной контактной пластиной. Удержание происходит за счет силы сжатия стали, обеспечивая устойчивый и надежный контакт в течение всего срока службы. Корпус клеммы выполнен из устойчивого к температуре и механическим нагрузкам поликарбоната, прозрачная часть позволяет визуально контролировать наличие и глубину ввода провода. Цветная маркировка корпуса различает количество доступных соединений, что облегчает монтаж в полевых условиях. Кроме того, каждое соединительное гнездо имеет отверстие под контрольное измерение, что позволяет проводить диагностику цепей без отключения проводников. Для удобства использования и повышения плотности монтажа, клеммы 2273 значительно компактнее своих предшественников — например, серии 273, что особенно важно в ограниченном пространстве распределительных коробок. Применение прессованных деталей с высокой точностью обеспечивает механическую надежность соединения и минимальные переходные сопротивления. Прочная фиксация проводника исключает вероятность его выскальзывания при вибрациях, нагрузках и старении изоляционных материалов.
Принцип работы
Принцип действия клеммы WAGO 2273 основан на применении технологии push-in соединения — это современный подход, при котором пользователь просто вставляет провод до упора, и специальная подпружиненная металлическая пластина обеспечивает немедленное механическое и электрическое соединение. Пластина выполнена из прочного пружинного металла с высокой эластичностью, и при вводе провода она сжимается, а затем автоматически возвращается в исходное положение, надежно фиксируя проводник. Такой принцип исключает необходимость винтового крепежа или пайки, сокращая время монтажа в несколько раз. Также отсутствует риск перетяжки контакта, что характерно для винтовых решений. Это повышает стабильность электрических характеристик в течение всего срока службы. Благодаря высокому контактному давлению на проводник обеспечивается минимальное сопротивление на соединении и эффективное рассеяние тепла. Особенностью push-in технологии является необходимость использования только жестких одножильных проводников — именно они обеспечивают достаточную упругость для входа в пружинный зажим. Для многожильных проводов требуется предварительная установка наконечника типа НШвИ.
Преимущества и особенности
Ключевыми преимуществами клемм WAGO 2273 являются:
- Компактные размеры и высокая плотность монтажа;
- Быстрый монтаж без использования инструмента;
- Надежный контакт благодаря пружинной технологии;
- Прозрачный корпус для визуального контроля подключения;
- Цветовая маркировка по количеству гнезд;
- Отверстия для контрольных измерений;
- Соответствие международным стандартам качества;
- Устойчивость к высоким температурам и вибрациям;
- Удобство использования в распределительных коробках;
- Экономия времени на монтаж до 70%.
Режимы эксплуатации
Соединительные клеммы WAGO 2273 предназначены для эксплуатации в следующих режимах:
- Работа в распределительных коробках при напряжении до 450 В;
- Передача тока до 24 А при стандартной температуре окружающей среды;
- Монтаж в сухих помещениях с уровнем защиты IP20;
- Возможность работы при температурах от −20 до +105 C;
- Допускается установка в распределительных щитах, подрозетниках, светильниках, корпусах автоматики;
- Не предназначены для соединения гибких, алюминиевых или многожильных проводов без наконечников;
- Работа в условиях умеренной вибрации и механической нагрузки при стационарной установке.
Допускается многократное повторное использование клемм (до нескольких циклов), однако необходимо соблюдать осторожность при удалении проводника, чтобы не деформировать пружинный элемент. Удаление осуществляется путем вращения и вытягивания провода одновременно с приложением усилия.
Области применения
Ниже представлены основные направления применения клемм WAGO 2273:
- Монтаж бытовых и офисных электрических сетей;
- Соединение проводов в распределительных коробках;
- Подключение осветительных приборов и розеток;
- Электромонтаж в новостройках и при капитальном ремонте;
- Соединение проводов в системах «умный дом»;
- Использование в щитках квартирного или этажного распределения;
- Электромонтаж в подвесных потолках, мебельных конструкциях и корпусах.
Таким образом, соединительная клемма WAGO 2273 — это оптимальное решение для тех, кто ищет надежный, безопасный и компактный способ соединения жестких медных проводов без применения пайки или винтовых зажимов. Простота установки, высокая надежность соединения, контрольная визуализация и широкие возможности применения делают эти изделия незаменимыми в современном электромонтаже.
