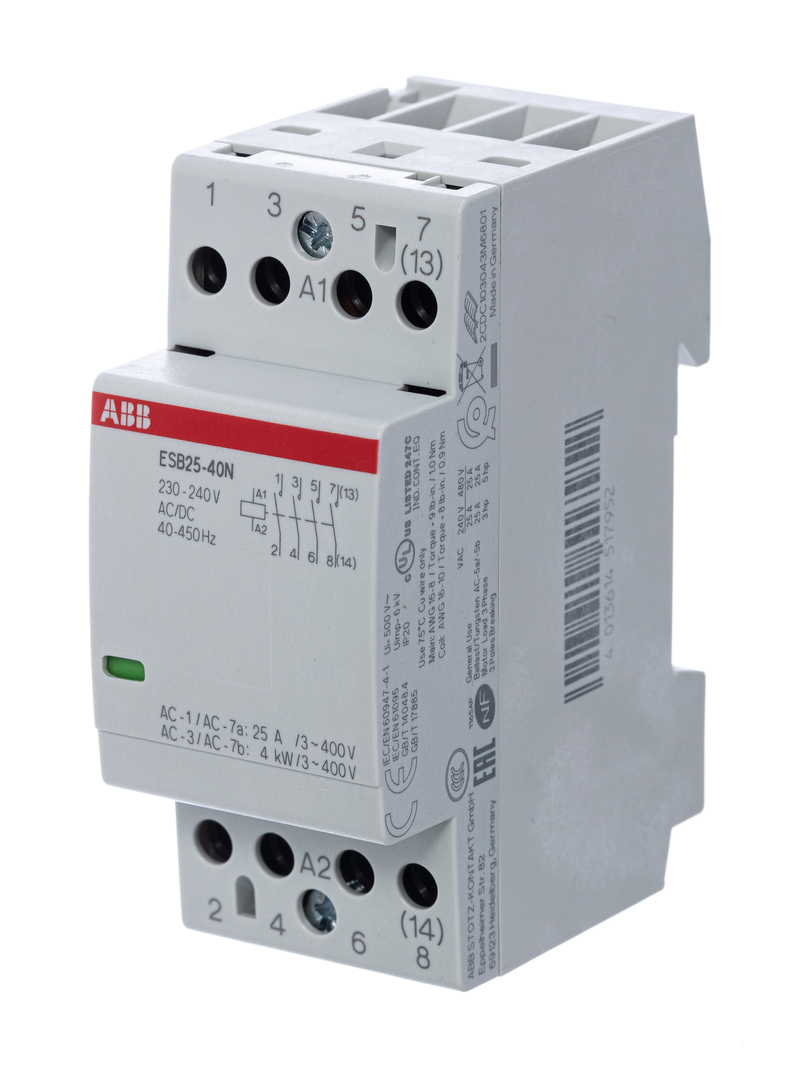

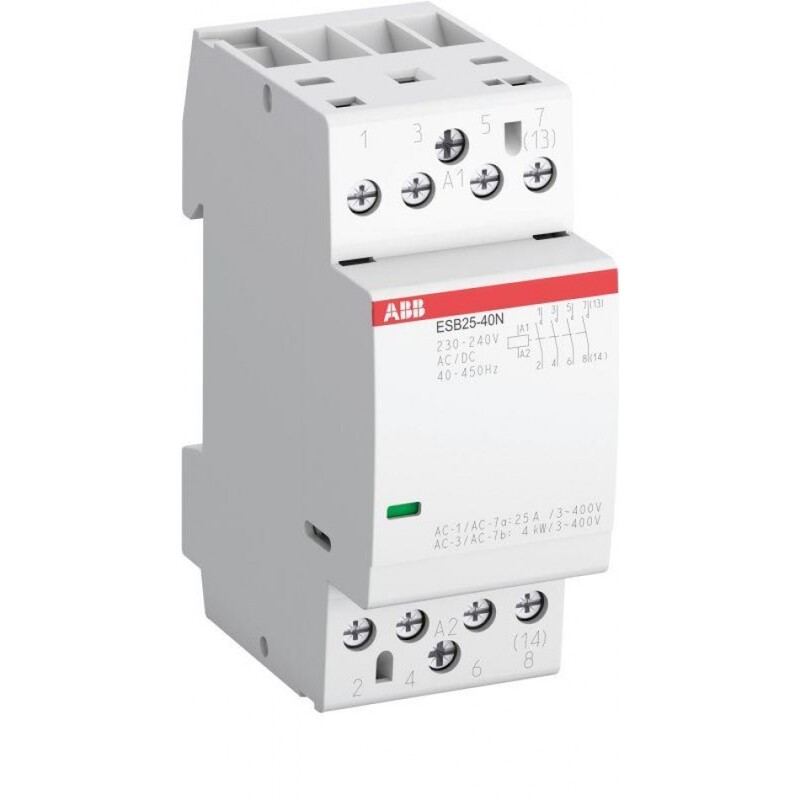

Модульный Контактор ABB ESB25 40N-06: Инновации и надежность в электротехнических системах
В мире современных технологий модульные контакторы являются важными компонентами в системах управления электропитанием. Они используются для автоматического включения и отключения электрических цепей. Одним из представителей этой категории устройств является модульный контактор ABB ESB25-40N-06. ABB ESB25-40N-06 представляет собой модульное устройство, предназначенное для использования в цепях переменного тока. Он разработан для установки на DIN-рейку, что упрощает его монтаж в стандартных электрических распределительных щитах.
Основные технические характеристики
Эти характерные черты делают ESB25-40N-06 универсальным решением для управления нагрузками в бытовых и промышленных установках:
- Номинальный ток (AC-1): 25 А.
- Напряжение: 400 В.
- Конфигурация контактов: 4 нормально открытых (NO).
- Катушка управления: 230 В AC.
- Степень защиты: IP20.Рабочая температура: от -25C до +55C.Вес: 0.31 кг.
- Ширина: 36 мм (2 модуля).
Функции и принцип работы
Контакторы, такие как ABB ESB25-40N-06, используются для дистанционного управления электрическими цепями. Они могут управлять различными типами нагрузок, включая осветительные системы, электродвигатели, нагревательные элементы и другие электрические устройства. Механизм действия контактора основан на применении магнитного привода. Внутри контактора находится катушка, которая при подаче на нее напряжения создает поле. Оно притягивает якорь, замыкающий/размыкающий силовые контакты. Функции прибора включают:
- Автоматическое включение и отключение электрических цепей.
- Повышение безопасности за счет изоляции управления от силовой части.
- Обеспечение надежного контакта при замыкании и размыкании цепи.
- Подключение катушки управления.
- Подача напряжения на катушку создает электромагнитное поле.
- Под действием поля якорь перемещается, замыкая силовые контакты.
- Силовые контакты замыкаются, обеспечивая электрическое соединение между входной и выходной клеммами.
- При снятии напряжения с катушки магнитное поле исчезает, и якорь возвращается в исходное положение, размыкая контакты.
Область применения
Модульные контакторы, такие как ABB ESB25-40N-06, играют важную роль в промышленных системах управления электропитанием. Их применение охватывает разнообразные сферы деятельности, а именно:
- Контакторы используются для включения и отключения электродвигателей в различных промышленных процессах. Они обеспечивают надежное управление мощными механизмами, такими как насосы, компрессоры, конвейеры и другие оборудования, работающие на переменном токе. ABB ESB25-40N-06 подходит для контроля двигателей средней мощности.
- В автоматизированных процессах используются для управления и координации различных процессов и устройств. Они могут быть интегрированы с программируемыми логическими контроллерами (ПЛК) и другими системами управления для автоматического контроля производственных линий, систем освещения, кондиционирования воздуха и других устройств.
- Также применяются для управления нагревательными элементами, используемыми в различных промышленных процессах. Они обеспечивают точное управление температурой и эффективное использование энергии, минимизируя издержки на обслуживание и повышая производительность.
- Могут быть частью энергосберегающих и защитных систем в промышленности. Они используются для управления устройствами, которые регулируют потребление электроэнергии и обеспечивают защиту от перегрузок и коротких замыканий.
Купить оборудование компании ABB можно на данном сайте "Олниса». Заказ оформляется онлайн, однако вы можете связаться с нашими менеджерами и подробно уточнить все детали.
Таким образом, модульный контактор ABB ESB25-40N-06 представляет собой высокоэффективное и надежное средство для управления электрическими контурами. Благодаря своим выдающимся техническим параметрам и легкости установки, он широко используется как в бытовых, так и в промышленных установках. Знание принципов его функционирования и грамотное использование гарантируют стабильную и безопасную работу электрических систем.
