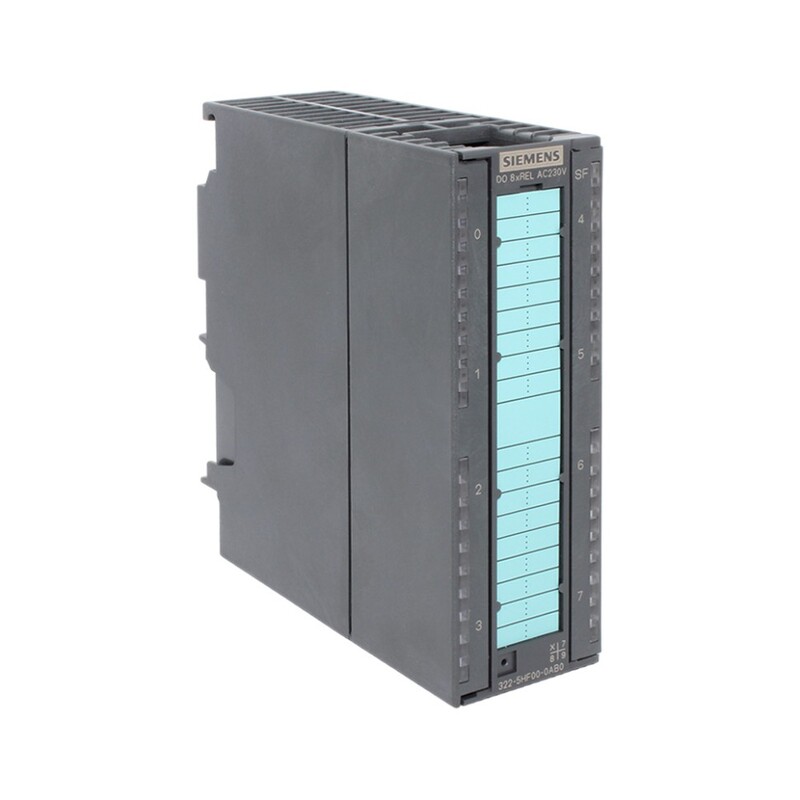

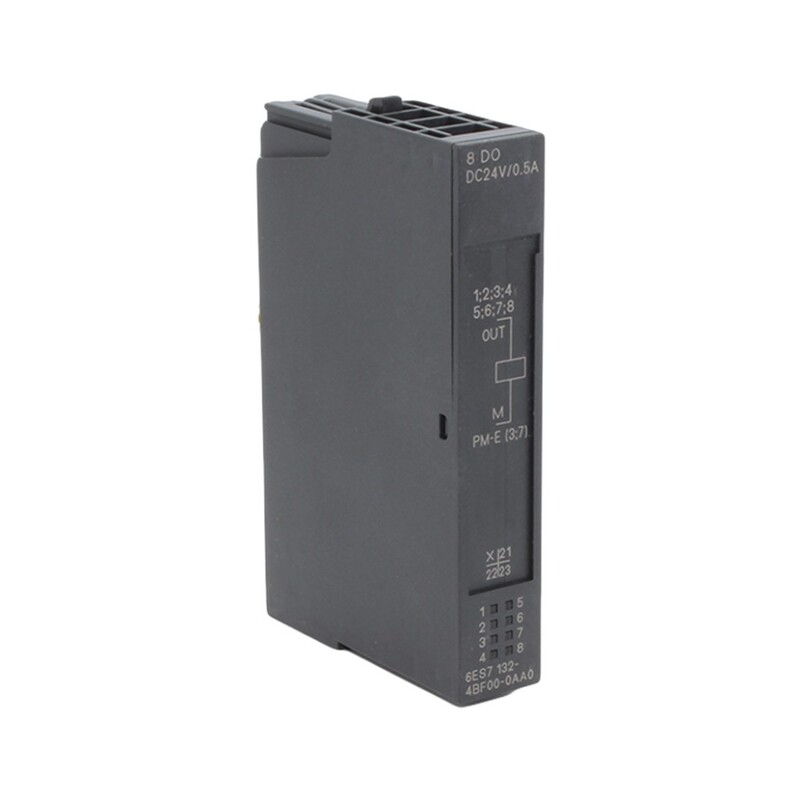

Модули дискретного вывода Siemens — точный контроль ваших устройств
Модули дискретного вывода Siemens являются важнейшим элементом систем автоматизации, обеспечивая управление исполнительными устройствами и механизмами на промышленных объектах. Они преобразуют цифровые сигналы от контроллера в управляющие команды, которые активируют или деактивируют внешние устройства — например, электромагнитные клапаны, реле, сигнальные лампы, моторы и другие исполнительные механизмы. В современных системах автоматизации Siemens предлагает широкий ассортимент модулей дискретного вывода, способных работать в различных условиях и с разнообразными нагрузками.
Технические характеристики
Ключевыми характеристиками модулей дискретного вывода Siemens являются:
- Количество каналов: от 4 до 32 и более каналов на модуль, что позволяет гибко конфигурировать систему под конкретные задачи.
- Тип выходов: транзисторные (NPN/PNP), релейные, оптосимисторные, тиристорные (для управления нагрузками переменного тока).
- Номинальное напряжение выхода: обычно 24 В постоянного тока для транзисторных и релейных модулей, 230 В переменного тока для тиристорных модулей.
- Номинальный ток на канал: от 0,5 А до 2 А (в зависимости от типа выхода и модели).
- Время коммутации: транзисторные выходы обеспечивают быстрый отклик (до нескольких микросекунд), релейные — порядка 10-20 мс.
- Защита выходов: встроенные диоды, предохранители, защита от короткого замыкания и перегрузки.
- Степень защиты корпуса: IP20, что подходит для установки в щитах автоматики.
- Совместимость с контроллерами Siemens: SIMATIC S7-300, S7-400, S7-1200, S7-1500, а также с системами ET 200.
Особенности конструкции
Модули дискретного вывода Siemens построены на надежной электронной базе, оптимизированной для длительной и стабильной эксплуатации в промышленной среде. Основные конструктивные особенности включают:
- Универсальный форм-фактор для удобной установки на DIN-рейку.
- Разделение каналов для снижения помех и повышения надежности.
- Оптимальная разводка печатной платы для минимизации электромагнитных помех.
- Наличие светодиодных индикаторов состояния каждого выхода, позволяющих оперативно диагностировать работу и выявлять неисправности.
- Модули с релейными выходами имеют электромеханические реле с высокой износостойкостью.
- В модулях с транзисторными выходами применяется технология с защитой от перенапряжений и термозащитой.
- Возможность горячей замены (в некоторых моделях ET 200) без остановки системы.
- Совместимость с различными протоколами связи и шинной архитектурой системы автоматизации.
Принципы работы и режимы
Модули дискретного вывода работают по принципу коммутации нагрузки под управлением цифрового сигнала от центрального контроллера или процессора. Режимы работы и особенности включают:
- Цифровой выход вкл./выкл. — базовый режим, при котором выход замыкается или размыкается, включая или отключая исполнительное устройство.
- Импульсный режим — некоторые модули позволяют выдавать короткие импульсы для управления счетчиками, шаговыми двигателями или другими устройствами.
- Самодиагностика — встроенный мониторинг состояния выходов и цепей нагрузки с сигнализацией ошибок.
- Групповой режим — управление несколькими каналами одновременно для синхронной работы устройств.
- Режим плавного включения (soft start) — реализуется в специальных тиристорных выходах для управления нагрузками переменного тока, что снижает пусковые токи.
В системах с распределенной архитектурой (например, SIMATIC ET 200SP) модули дискретного вывода могут работать в реальном времени с минимальными задержками.
Преимущества модулей дискретного вывода Siemens
Ключевыми преимуществами данных модулей являются:
- Высокая надежность и долговечность компонентов.
- Универсальность и широкий выбор моделей для различных нагрузок.
- Совместимость с основными линейками контроллеров Siemens.
- Наличие встроенных защит и индикаторов состояния.
- Легкость монтажа и интеграции в существующие системы.
- Высокая скорость реакции и точность управления.
- Широкая сервисная и техническая поддержка от производителя и партнеров.
В целом, модули дискретного вывода Siemens представляют собой надежный и универсальный инструмент для управления исполнительными устройствами в системах промышленной автоматизации. Их технические характеристики и конструктивные особенности позволяют эффективно решать широкий спектр задач, обеспечивая точное и безопасное управление технологическими процессами.
