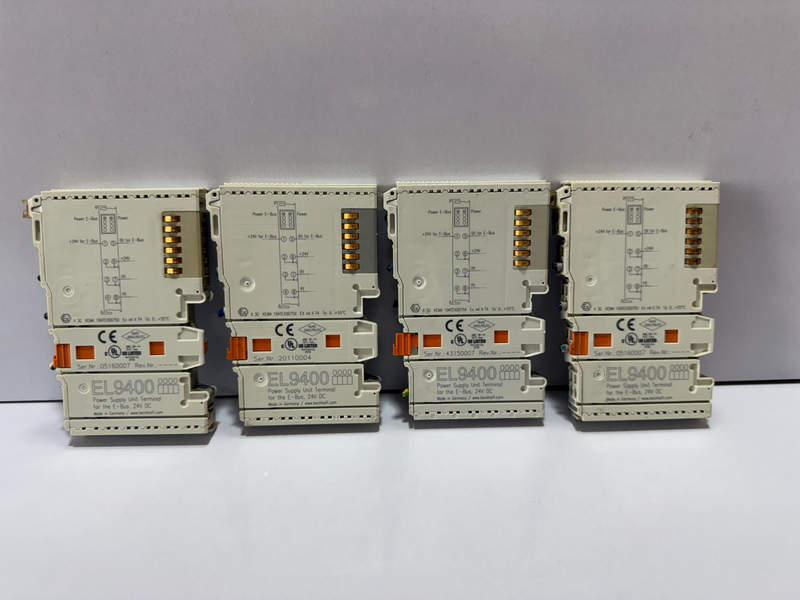

Модуль питания Beckhoff EL9400: компактное решение для подачи питания на клеммные модули

Модуль питания Beckhoff EL9400 представляет собой специализированное устройство, применяемое в составе систем автоматизации на базе EtherCAT-терминалов. Его функциональное назначение связано с обеспечением стабильного питания для сегментов клеммных модулей, а также с разграничением питающих линий внутри распределённых систем ввода-вывода. Устройство используется в промышленной среде, где критически важны устойчивость питания, защита оборудования и возможность гибкого конфигурирования архитектуры системы. В условиях современной автоматизации, где большое значение имеют модульность, масштабируемость и высокая скорость обмена данными, применение таких компонентов позволяет значительно повысить надёжность и управляемость системы. Модуль EL9400 играет роль не просто элемента питания, а важного узла, обеспечивающего корректную работу всей цепочки терминалов. Конструкция устройства ориентирована на интеграцию в стандартную систему EtherCAT, что позволяет использовать его в составе комплексных решений для различных отраслей промышленности, включая машиностроение, энергетику, транспорт и производственные линии.

Технические характеристики

Основные характеристики включают:

• Номинальное напряжение питания: 24 В постоянного тока,

• Допустимый диапазон входного напряжения: 20,4–28,8 В DC,
• Максимальный ток нагрузки: до 10 А,
• Тип подключения: через клеммные контакты EtherCAT,
• Гальваническая развязка: отсутствует,
• Тип установки: монтаж на DIN-рейку,
• Рабочая температура: от -25 до +60 C,
• Класс защиты: IP20,
• Ширина корпуса: около 12 мм,
• Совместимость: с системой EtherCAT Terminal от Beckhoff,
• Назначение: питание сегментов клемм ввода-вывода,
• Поддержка горячего подключения: отсутствует,
• Индикация состояния: светодиодная,
• Падение напряжения: минимальное, зависит от нагрузки,
• Внутреннее сопротивление: оптимизировано для промышленного применения.

Такие параметры позволяют использовать модуль в условиях интенсивной эксплуатации, обеспечивая стабильную работу оборудования и минимальные потери энергии.

Функциональные особенности и назначение устройства

Модуль питания EL9400 выполняет ряд важных функций, которые выходят за рамки простой подачи напряжения. Он используется для сегментации питания внутри системы EtherCAT, что позволяет организовать независимые цепи питания для различных групп терминалов. Ключевые функции устройства включают:

• разделение питающих линий внутри клеммной станции,
• подача напряжения на последующие модули ввода-вывода,
• снижение нагрузки на основную линию питания,
• обеспечение стабильности работы периферийных устройств,
• защита системы от перегрузок в отдельных сегментах,
• упрощение диагностики при отказах оборудования,
• возможность гибкой конфигурации системы,
• оптимизация распределения энергии внутри шкафа управления.

Благодаря этим функциям модуль становится важным элементом архитектуры распределённых систем, особенно при наличии большого количества подключённых устройств.

Особенности конструкции устройства

Конструктивное исполнение Beckhoff EL9400 ориентировано на компактность, удобство монтажа и надёжность эксплуатации. Устройство выполнено в узком корпусе, что позволяет экономить место в шкафах управления и использовать его даже в условиях ограниченного пространства. Корпус изготовлен из прочного промышленного пластика, устойчивого к механическим воздействиям и перепадам температуры. Контактные группы обеспечивают надёжное соединение с соседними терминалами, исключая необходимость использования дополнительных проводов внутри клеммной станции. Особое внимание уделено качеству токопроводящих элементов. Они рассчитаны на длительную эксплуатацию при высоких нагрузках, что снижает риск перегрева и выхода из строя. Встроенные светодиодные индикаторы позволяют оперативно оценивать состояние питания и выявлять возможные проблемы. Конструкция предусматривает простую установку на стандартную DIN-рейку, что делает монтаж быстрым и удобным. Отсутствие необходимости в дополнительной настройке позволяет сократить время ввода оборудования в эксплуатацию.

Области применения

Модуль питания EL9400 широко используется в различных отраслях промышленности, где требуется надёжная организация питания распределённых систем. Основные направления применения включают:

• автоматизированные производственные линии,
• системы управления технологическими процессами,
• машиностроительные предприятия,
• энергетические установки,
• системы транспортной инфраструктуры,
• управление вентиляцией и климатическими системами,
• роботизированные комплексы,
• складские и логистические системы,
• системы контроля и мониторинга оборудования,
• интеграция в распределённые сети ввода-вывода.

Применение модуля позволяет повысить устойчивость работы всей системы и обеспечить корректное распределение питания между компонентами.

Таким образом, модуль питания Beckhoff EL9400 является важным элементом современных систем автоматизации, обеспечивая надёжное распределение питания и повышая устойчивость работы оборудования. Его использование позволяет создавать гибкие и масштабируемые архитектуры, соответствующие требованиям промышленности. Компактная конструкция, простота интеграции и высокая надёжность делают устройство эффективным решением для широкого спектра задач. Применение данного модуля способствует оптимизации работы систем и снижению рисков, связанных с нестабильностью питания.
