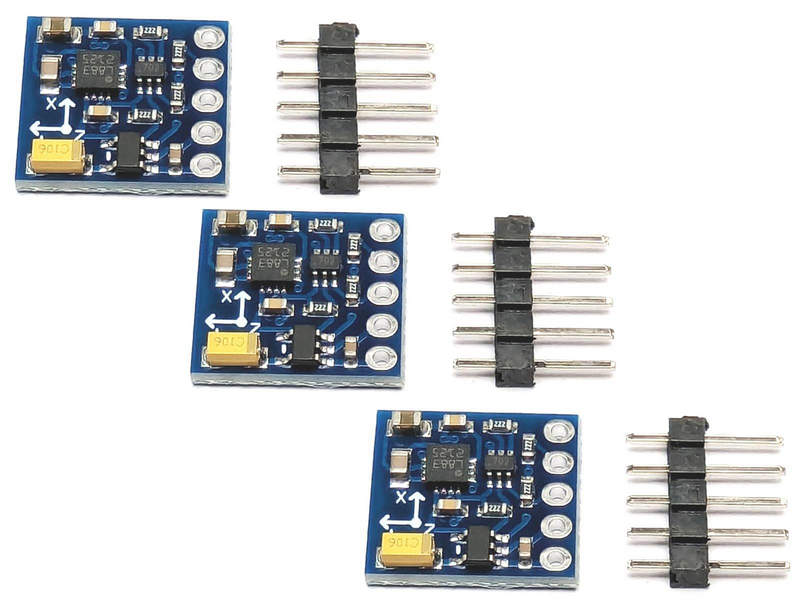

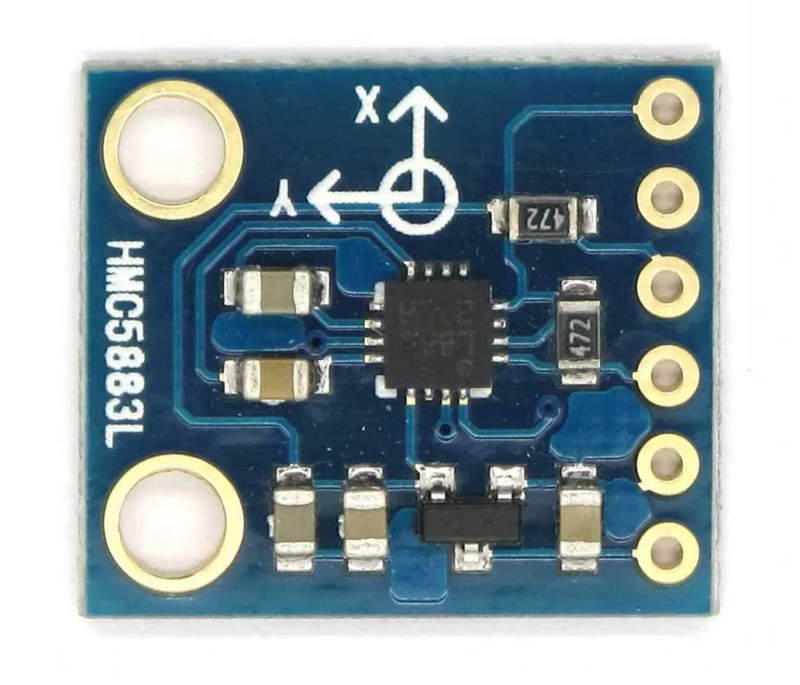

Модуль магнитометра Honeywell HMC5883L — точные данные для робототехники и IoT-устройств
Магнитные датчики занимают важное место в современной электронной и промышленной аппаратуре, обеспечивая точное определение ориентации, направления и параметров магнитного поля. Среди таких устройств особое внимание заслуживает микросхема Honeywell HMC5883L, представляющая собой трехосевой цифровой магнитометр, разработанный для высокоточных измерений в компактных системах. Данный компонент получил широкое распространение благодаря сочетанию стабильности показаний, низкого энергопотребления и удобства интеграции в различные электронные решения. Использование HMC5883L охватывает широкий спектр задач, начиная от навигационных систем и заканчивая промышленной автоматизацией. Устройство позволяет фиксировать изменения магнитного поля по трем осям, что делает его универсальным инструментом для построения электронных компасов, систем позиционирования и датчиков ориентации.
Принцип работы магнитометра
В основе функционирования HMC5883L лежит использование эффекта магниторезистивного изменения сопротивления чувствительных элементов. Сенсор фиксирует отклонения магнитного поля Земли или локальных источников, преобразуя их в электрический сигнал, который далее обрабатывается встроенной схемой. Ключевые аспекты работы устройства включают следующие положения:
- чувствительные элементы расположены по трем взаимно перпендикулярным осям, что обеспечивает измерение вектора магнитного поля в пространстве,
- аналоговый сигнал проходит через встроенный усилитель и аналого-цифровой преобразователь,
- результаты измерений передаются в цифровом виде через интерфейс I2C,
- встроенная схема компенсации температурных изменений стабилизирует точность показаний,
- применяется автоматическая калибровка смещения для уменьшения ошибок измерения.
Такая архитектура позволяет добиться высокой точности и устойчивости работы даже при наличии внешних помех.
Технические характеристики устройства
Функциональные возможности HMC5883L определяются его техническими параметрами, которые обеспечивают стабильную работу в широком диапазоне условий. Ниже приведены основные характеристики:
- диапазон измерения магнитного поля: до ±8 гаусс,
- разрешение: до 5 миллигаусс на единицу измерения,
- интерфейс связи: I2C с поддержкой стандартных режимов передачи данных,
- напряжение питания: от 2.16 до 3.6 В,
- потребляемый ток: порядка 100–500 мкА в зависимости от режима работы,
- частота обновления данных: до 160 Гц,
- температурный диапазон эксплуатации: от −30 до +85 градусов Цельсия,
- встроенные регистры конфигурации для настройки чувствительности и частоты выборки,
- поддержка различных режимов работы, включая непрерывный и однократный режим измерения.
Данные параметры делают устройство подходящим для применения как в мобильных, так и в стационарных системах.
Особенности конструкции и интеграции
Конструктивное исполнение HMC5883L ориентировано на компактность и удобство монтажа в составе печатных плат. Микросхема выполнена в малогабаритном корпусе с минимальным количеством выводов, что упрощает проектирование электронных устройств. Конструктивные особенности включают:
- миниатюрный корпус с высокой плотностью интеграции компонентов,
- встроенный аналого-цифровой преобразователь, исключающий необходимость внешних элементов обработки сигнала,
- наличие встроенных фильтров для подавления шумов,
- поддержка цифровой шины I2C, обеспечивающей простое подключение к микроконтроллерам,
- устойчивость к электромагнитным помехам при корректной разводке печатной платы,
- возможность программной настройки параметров без изменения аппаратной части.
Особое значение имеет правильное размещение датчика на плате. Для достижения максимальной точности необходимо минимизировать влияние металлических элементов и источников магнитных помех, таких как двигатели или силовые проводники.
Области применения
Функциональные возможности HMC5883L обеспечивают его широкое использование в различных отраслях. Основные направления применения включают:
- навигационные системы и электронные компасы,
- беспилотные летательные аппараты и робототехника,
- автоматизированные системы управления движением,
- мобильные устройства и носимая электроника,
- промышленные системы контроля положения,
- геофизические исследования и мониторинг магнитного поля,
- автомобильные системы ориентации и помощи водителю,
- интеллектуальные системы позиционирования в помещениях.
В каждой из указанных областей датчик выполняет функцию определения направления или измерения магнитных характеристик среды.
Преимущества использования HMC5883L
Применение данного магнитометра обусловлено рядом эксплуатационных преимуществ, которые делают его востребованным на рынке:
- высокая точность измерений при компактных размерах,
- низкое энергопотребление, позволяющее использовать устройство в автономных системах,
- простота интеграции благодаря цифровому интерфейсу,
- устойчивость к температурным колебаниям,
- гибкость настройки параметров через программные регистры,
- широкая распространенность и совместимость с различными платформами разработки,
- стабильность работы при длительной эксплуатации.
Эти преимущества обеспечивают возможность использования датчика в сложных технических системах без значительных затрат на адаптацию.
Таким образом, магнитометр HMC5883L представляет собой эффективное решение для задач измерения магнитного поля и определения ориентации в пространстве. Устройство сочетает в себе компактность, точность и удобство интеграции, что делает его востребованным элементом в современных электронных системах различного назначения. Благодаря универсальности и стабильности характеристик данный датчик применяется как в бытовой электронике, так и в промышленной автоматике. Поставки компонентов данного типа на территории России и стран СНГ осуществляет компания «Олниса», специализирующаяся на обеспечении предприятий промышленным оборудованием и электронными компонентами. Наличие налаженных логистических процессов позволяет оперативно организовывать поставки и обеспечивать доступ к востребованным техническим решениям.
