Модуль Finder 99.02 0.230 09 — универсальное решение для релейных цепей
Модуль 99.02 0.230 09 компании Finder представляет собой вспомогательный элемент для реле и используется в различных системах автоматизации, где необходима надёжная коммутация, защита и упрощение монтажа. Он является частью широкой линейки компонентов компании Finder, специализирующейся на производстве электромеханических и электронных реле, таймеров, реле уровня, а также сопутствующих аксессуаров для монтажа и индикации. Благодаря сочетанию компактных габаритов, многофункциональности и высокой надёжности модуль 99.02 0.230 09 находит применение как в промышленных установках, так и в системах управления зданием.
Технические характеристики
Модуль 99.02 0.230 09 можно описать следующими основными параметрами:
- Номинальное напряжение питания: 230 В AC;
- Частота питания: 50/60 Гц;
- Суммарная потребляемая мощность: не более 0,5 ВА;
- Тип подключения: винтовые клеммы;
- Диапазон допустимого сечения проводов: от 0,5 до 2,5 мм2;
- Максимальный ток через контакт: до 8 А (в зависимости от применяемого реле);
- Совместимость: реле серии 40 и 55 Finder;
- Монтаж: на DIN-рейку 35 мм (EN 60715);
- Дополнительные элементы: встроенный индуктивный RC-фильтр и светодиодная индикация;
- Температурный диапазон эксплуатации: от -20 до +55 C;
- Степень защиты: IP20;
- Материал корпуса: термостойкий пластик, устойчивый к воспламенению (UL94 V-0);
- Цвет корпуса: синий;
- Габаритные размеры: 15,8 мм ширина (на один модуль), высота и глубина зависят от конфигурации шкафа.
Конструктивные особенности и совместимость

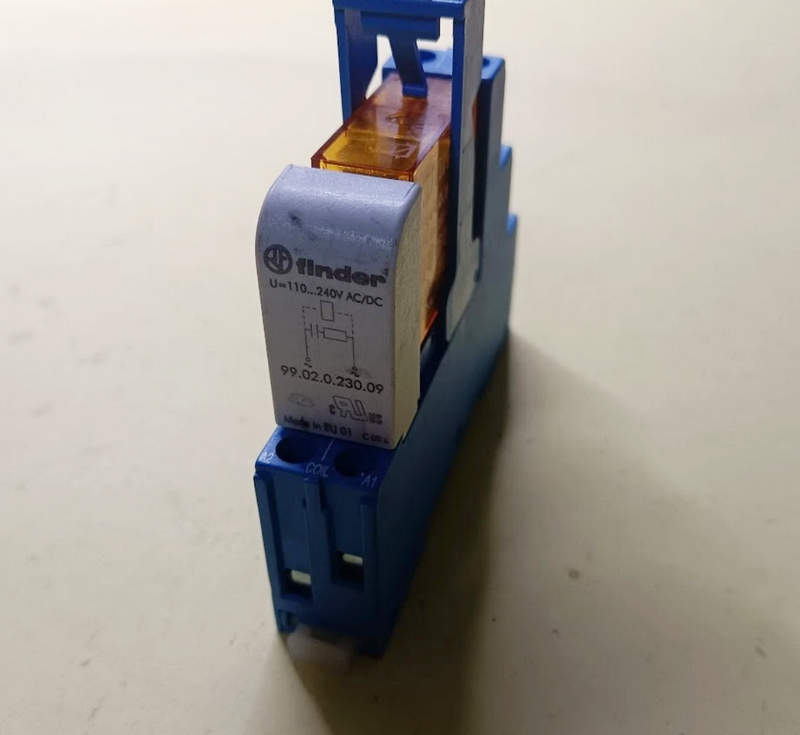

Модуль 99.02 0.230 09 конструктивно представляет собой плоский элемент, монтируемый непосредственно под реле, чаще всего серии 40.52, 55.32 или аналогичных. Он вставляется в стандартную розетку (например, 95.05) и соединяется с катушкой реле, обеспечивая защиту цепей и облегчая монтажные работы. Одной из ключевых особенностей модуля является наличие встроенного RC-фильтра (резистор + конденсатор), который выполняет функцию подавления коммутационных выбросов, возникающих при размыкании индуктивных нагрузок. Это особенно важно при работе с катушками пускателей, трансформаторов, электромагнитов, так как помогает продлить срок службы контактов реле и защитить управляющую электронику от перенапряжений. Также в конструкции предусмотрен светодиодный индикатор, связанный с цепью катушки реле. Он позволяет визуально контролировать наличие управляющего сигнала и состояние реле, что упрощает диагностику при наладке и эксплуатации оборудования. Модуль 99.02 0.230 09 включается последовательно в цепь питания катушки реле. При подаче управляющего напряжения 230 В переменного тока, модуль передаёт питание на катушку реле, одновременно включая индикацию (светодиод). Если в момент размыкания катушки возникают высокочастотные выбросы, встроенный RC-фильтр гасит эти помехи, преобразуя энергию в тепло и не допуская её распространения в цепи управления.
Режимы и особенности функционирования
Модуль не имеет переключаемых режимов в привычном понимании, однако его работа может отличаться в зависимости от типа подключённого реле и режима работы самой системы:
- Режим индикации — при подаче напряжения на катушку реле, загорается встроенный светодиод. Это полезно для оперативной проверки состояния оборудования на объекте.
- Режим фильтрации помех — при коммутации индуктивной нагрузки RC-цепочка снижает амплитуду выбросов, что критично для чувствительной электроники.
- Нормальный режим работы — модуль функционирует в фоновом режиме, без необходимости в обслуживании или наладке.
- Аварийный режим — при выходе из строя одного из компонентов (например, светодиода или RC-фильтра) реле продолжит работать, но с ограничениями по индикации и помехозащите.
Важно понимать, что модуль 99.02 0.230 09 не является активным управляющим элементом, а выполняет вспомогательные функции. Его отказ, как правило, не приводит к полной остановке системы, но снижает её стабильность.
Области применения
Модуль 99.02 0.230 09 широко используется в составе систем, где требуется:
- Управление электроприводами с реле;
- Коммутация освещения в автоматике зданий;
- Релейная автоматика промышленных установок;
- Низковольтные распределительные щиты;
- Шкафы управления вентиляцией и отоплением;
- Автоматические устройства сигнализации и безопасности;
- Управление насосными станциями;
- Системы умного дома и автоматизации офисов.
Таким образом, модуль 99.02 0.230 09 Finder является универсальным решением для увеличения надёжности и функциональности релейных систем. Его конструкция сочетает в себе сразу три ключевые функции: подавление переходных напряжений, индикацию состояния и удобство монтажа. Совместимость с розетками и реле стандартных серий делает его незаменимым элементом для проектировщиков и монтажников, работающих в сфере промышленной автоматизации, энергосистем и систем управления зданием. Благодаря простоте конструкции и высокой надёжности модуль получил широкое распространение и остаётся актуальным решением даже в условиях развития более сложных цифровых релейных технологий.
