Модуль аналогового выхода Siemens SIMATIC S7 6ES7 332-5HB01-0AB0: надежное решение для точной передачи сигналов управления

Система автоматизации SIMATIC S7 от компании Siemens включает широкий спектр модулей ввода/вывода, предназначенных для реализации гибких, масштабируемых и отказоустойчивых решений в промышленной автоматике. Модуль 6ES7 332-5HB01-0AB0 представляет собой аналоговый выходной блок, используемый в составе программируемых логических контроллеров серии S7-300. Он обеспечивает точную передачу управляющих аналоговых сигналов к исполнительным устройствам, играя ключевую роль в системах, где требуется высокая точность регулирования процессов.

Технические характеристики

Ниже рассмотрим ключевые параметры модуля Siemens 6ES7 332-5HB01-0AB0:

• количество выходных каналов — 8
• тип выходного сигнала — 0–20 мА, 4–20 мА, ±20 мА, 0–10 В, ±10 В
• разрешение ЦАП — 12 бит
• время преобразования — менее 1 мс на канал
• диагностика — встроенные функции контроля обрывов, коротких замыканий и перегрузок
• интерфейс подключения — стандартный для S7-300
• монтаж — на рейку DIN в стойке контроллера
• степень защиты — IP20
• температурный диапазон работы — от 0 °C до +60 °C
• совместимость — полная интеграция в систему STEP 7 и TIA Portal

Особенности конструкции устройств

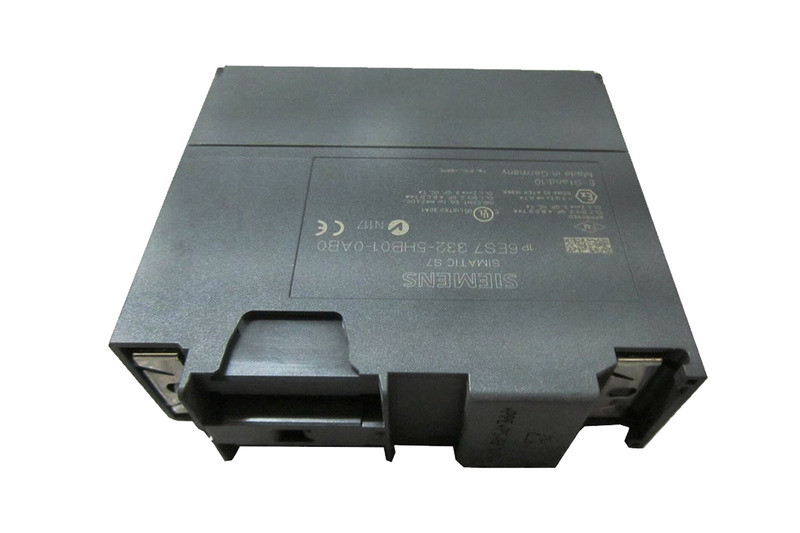

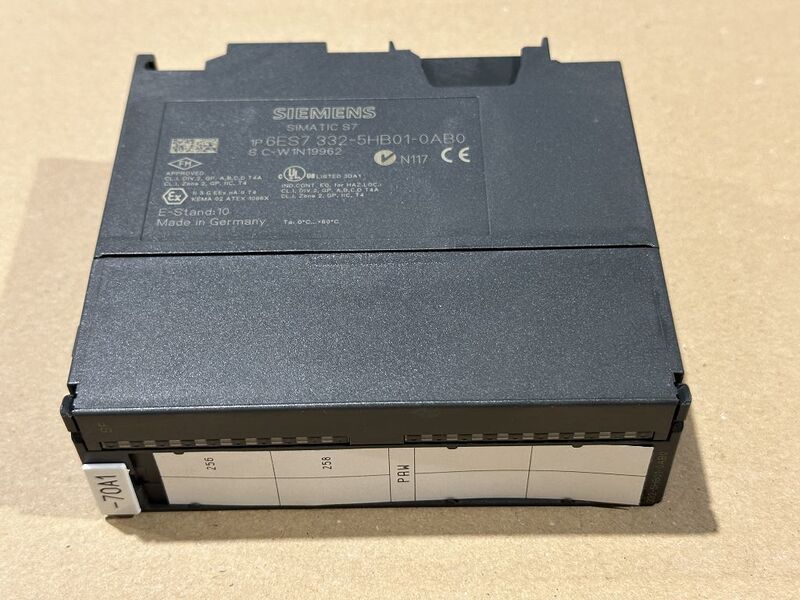

Модуль 6ES7 332-5HB01-0AB0 выполнен в компактном и прочном корпусе, предназначенном для горизонтального монтажа в системе S7-300. Его интерфейс подключения унифицирован с остальными модулями серии, что упрощает конфигурирование и техническое обслуживание. Все выходные каналы гальванически развязаны от логики, что обеспечивает защиту управляющих цепей от помех и скачков напряжения. Модуль оснащен встроенными светодиодами индикации, позволяющими визуально контролировать статус работы по каждому каналу. Особое внимание уделено точности выходных сигналов и надежности при эксплуатации в условиях промышленных помех и перепадов температур. Высокое качество преобразования и минимальное отклонение делают данный модуль востребованным в точных системах регулирования.

Области применения

Модуль Siemens 6ES7 332-5HB01-0AB0 используется в широком спектре промышленных систем, где необходимо точно управлять аналоговыми исполнительными механизмами:

• системы дозирования и регулирования потока в химической и пищевой промышленности
• автоматизация HVAC-установок и инженерной инфраструктуры зданий
• регулирование скорости и момента в электроприводах
• промышленные печи, термокамеры, линии температурного контроля
• водоочистные станции и насосные агрегаты
• процессы измерения и автоматической корректировки технологических параметров

Компания "Олниса" предоставляет широкий ассортимент промышленного оборудования Siemens, включая модули ввода/вывода, контроллеры, панели оператора и многое другое. Клиенты получают не только сертифицированную продукцию, но и комплексную техническую поддержку на всех этапах сотрудничества. Благодаря налаженной логистике поставки производятся по всей территории России в кратчайшие сроки. Специалисты компании готовы проконсультировать по вопросам интеграции оборудования в существующие системы управления и подобрать наиболее подходящее решение с учётом специфики производства.

Преимущества

Ключевыми особенностями является:

• высокая точность передачи аналоговых сигналов
• возможность использования различных диапазонов напряжения и тока
• гальваническая развязка каналов повышает электробезопасность
• поддержка диагностики и контроль состояния по каждому выходу
• интеграция в системы на базе STEP 7 и TIA Portal
• надежная работа в условиях промышленной среды
• совместимость с остальными модулями серии SIMATIC S7-300

Таким образом, модуль Siemens 6ES7 332-5HB01-0AB0 является надежным элементом в построении сложных автоматизированных систем управления, требующих точного вывода аналоговых сигналов. Его высокая совместимость, широкий диапазон рабочих параметров и устойчивость к промышленным условиям делают его незаменимым для интеграции в современные производственные линии.
