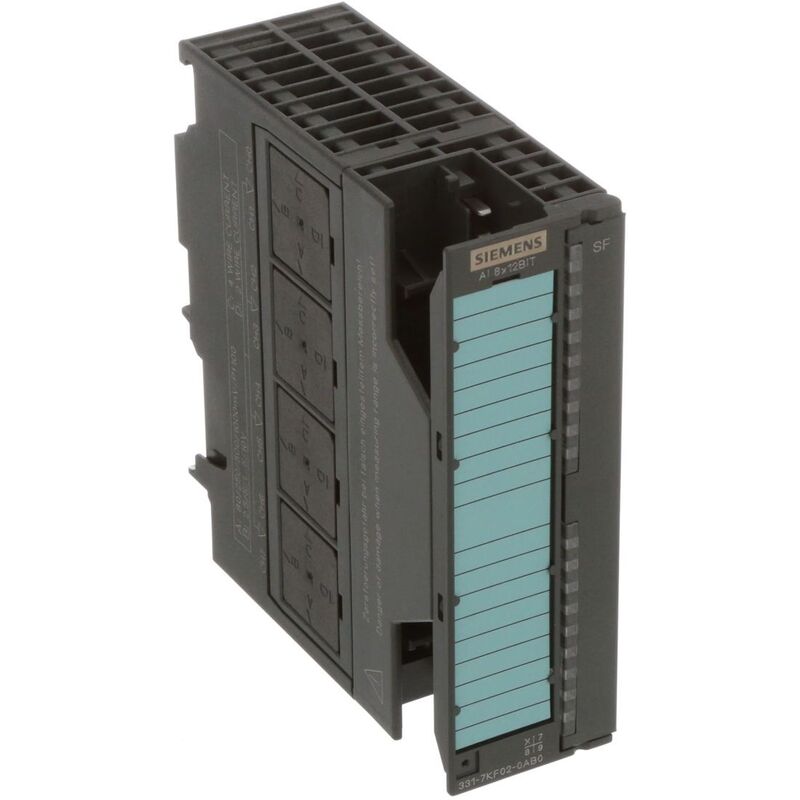

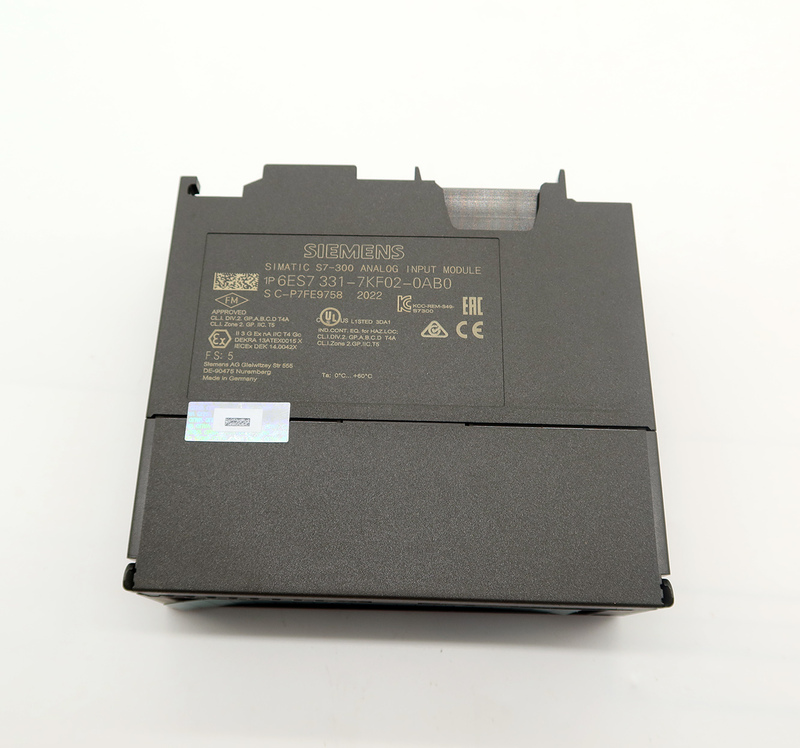

Модуль аналогового ввода Siemens 6ES7 331-7KF02-0AB0: точное измерение сигналов в автоматизированных системах
Модуль аналогового ввода Siemens 6ES7 331-7KF02-0AB0 является компонентом серии SIMATIC S7-300 и используется для высокоточного приёма аналоговых сигналов в системах автоматизации. Он предназначен для преобразования аналоговых входов (напряжения и тока) в цифровой формат, который далее используется контроллером для выполнения логики управления.
Технические характеристики
Ниже приведены основные параметры, определяющие возможности и функции устройства:
- Серия: SIMATIC S7-300;
- Тип: аналоговый модуль ввода;
- Артикул: 6ES7 331-7KF02-0AB0;
- Количество аналоговых каналов: 8 входов;
- Диапазоны сигналов: 0–20 мА, 4–20 мА, 0–10 В, ±10 В;
- Разрешение преобразования: 12 бит + знак;
- Входное сопротивление: зависит от выбранного режима (примерно 250 Ом для тока);
- Диагностика каналов: встроенная, с распознаванием обрыва провода и перегрузки;
- Подключение: фронтальный разъём 20-контактный (в комплект не входит);
- Напряжение питания: от внутренней шины S7-300;
- Монтаж: на монтажную рейку в стойку S7-300;
- Стандарты: соответствие EN 61131-2, CE, UL, cULus.
Особенности конструкции устройства
Модуль 6ES7 331-7KF02-0AB0 выполнен в компактном корпусе, совместимом с другими модулями линейки S7-300. Он подключается к внутренней шине центрального контроллера или станции ввода-вывода и работает в едином адресном пространстве с другими модулями. Устройство поддерживает конфигурацию параметров через инженерную среду STEP 7, где можно задать тип сигнала, границы диапазона и диагностические опции. Аналоговые каналы имеют гальваническую изоляцию, что защищает контроллер и другие модули от помех и замыканий в цепи датчиков. Высокая точность измерений обеспечивается стабильной схемотехникой и низким уровнем шумов.
Области применения
Модуль аналогового ввода Siemens 6ES7 331-7KF02-0AB0 востребован в системах автоматизации, где требуется точное измерение параметров технологических процессов. Основные сферы применения:
- Промышленные АСУ ТП на базе SIMATIC S7-300;
- Сбор данных с датчиков температуры, давления, расхода, уровня;
- Контроль технологических процессов в химической, пищевой и фармацевтической промышленности;
- Автоматизированные линии упаковки и дозирования;
- Установки водоподготовки и очистки;
- Объекты энергетики и котельного оборудования;
- Механизмы регулирования вентиляции и климат-контроля.
Компания "Олниса" предлагает широкий ассортимент продукции Siemens, включая модули ввода/вывода для ПЛК SIMATIC. У нас вы можете приобрести Siemens 6ES7 331-7KF02-0AB0 по выгодной цене с гарантией подлинности и полной технической поддержкой. Наши инженеры помогут определить совместимость устройства с вашей системой, подберут подходящий разъём и предложат рекомендации по настройке оборудования.
Преимущества
Ключевыми особенностями и преимуществами модуля 6ES7 331-7KF02-0AB0 являются:
- 8 независимых аналоговых входов с возможностью выбора сигналов;
- Гальваническая развязка каналов;
- Поддержка широкого диапазона токовых и напряженческих сигналов;
- Высокая точность и надёжность измерений;
- Интеграция в платформу S7-300 без дополнительных адаптеров;
- Встроенная диагностика неисправностей;
- Простая конфигурация в среде STEP 7;
- Совместимость с международными стандартами.
Таким образом, Siemens 6ES7 331-7KF02-0AB0 — это высокоточный и надёжный модуль аналогового ввода, который идеально вписывается в архитектуру автоматизированных систем на базе SIMATIC S7-300. Его использование позволяет эффективно собирать и обрабатывать данные с аналоговых датчиков, повышая точность управления технологическими процессами.
