Модернизация через RS232 FANUC: расширение возможностей вашего станка

Современные системы числового программного управления (ЧПУ), в том числе разработанные компанией FANUC, активно используют различные интерфейсы для обмена данными с внешними устройствами. Одним из наиболее распространённых и исторически значимых является последовательный интерфейс RS-232 (RS232C). Он применяется для передачи управляющих программ (G-кодов), обмена данными между станками и компьютерами, конфигурирования контроллеров и загрузки параметров.

Развёрнутые характеристики интерфейса RS232 в FANUC

Интерфейс RS232 в станках и контроллерах FANUC реализуется через специальный COM-порт (обычно обозначается как порт RS232C), присутствующий на плате управления или внешнем адаптере. Ниже представлены основные характеристики этого интерфейса:

• Скорость передачи данных (baud rate): 300–115200 бод (часто используется 9600 или 38400 бод)
• Число бит данных: 7 или 8
• Чётность (parity): чётность/нечётность/без контроля
• Стоп-биты: 1 или 2
• Управление потоком: аппаратное (RTS/CTS) и/или программное (XON/XOFF)

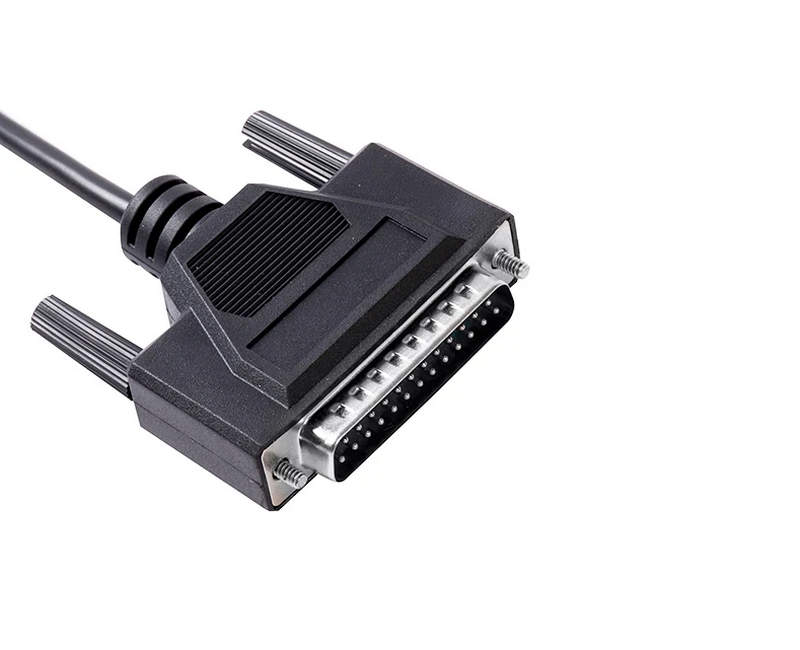

• Типы разъёмов: DB25 или DB9 (чаще используется DB25 для подключения к FANUC)
• Физическое подключение: экранированный витой кабель, длина до 15 метров без буферизации
• Формат передачи: асинхронный, байтовый, последовательный
• Тип сигнала: логические уровни RS232, TTL несовместим

Подключение осуществляется с помощью нуль-модемного кабеля, если требуется прямое соединение «станок – ПК». В случае применения DNC-систем (Direct Numerical Control) или других сетевых решений, возможно использование преобразователей RS232–Ethernet или RS232–USB для интеграции в современную ИТ-инфраструктуру.

Режимы работы RS232 в FANUC

В контексте применения с оборудованием FANUC интерфейс RS232 поддерживает несколько ключевых режимов передачи данных:

• Передача управляющих программ (G-кодов): Используется для загрузки или выгрузки программ из памяти ЧПУ. Чаще всего применяется в режиме передачи «из/в память» (READ/WRITE).
• DNC-режим (Direct Numerical Control): Позволяет выполнять программу непосредственно с внешнего устройства без записи в память ЧПУ. Это особенно полезно при работе с большими файлами, превышающими внутренний объём памяти станка.
• Параметрическая настройка и резервное копирование: Через RS232 можно загрузить или сохранить параметры системы (например, параметры PMC, параметры системной конфигурации, макросы, координаты и пр.). Это упрощает перенос настроек между станками и восстановление после сбоев.
• Обмен диагностической информацией: Некоторые модели FANUC позволяют с помощью специального ПО (например, FANUC NCGuide, FAPT Ladder) осуществлять диагностику и мониторинг состояния ЧПУ по интерфейсу RS232.
• Режим дистанционного управления: В ряде конфигураций возможно удалённое управление выполнением программ и запуском процессов с ПК.
• Выбор режима осуществляется в параметрах ЧПУ и зависит от используемого ПО на стороне ПК (HyperTerminal, CIMCO Edit, DNC-Max, NCnet и др.).

Принципы работы интерфейса RS232 в системе FANUC

Основной принцип работы интерфейса RS232 — последовательная асинхронная передача байтов данных по двум проводникам: один — передача (TX), второй — приём (RX), плюс вспомогательные линии управления потоком. Система FANUC, как правило, представляет собой пассивный элемент, ожидающий передачи от активного устройства (чаще всего — ПК). Передача осуществляется по установленному протоколу с учётом всех параметров порта (скорость, чётность, стоп-биты и др.). При передаче управляющей программы последовательность выглядит следующим образом:

• ПК инициирует соединение, открывает COM-порт.
• Система FANUC переходит в режим ожидания передачи (обычно через меню EDIT — I/O).
• ПК начинает отправку данных, соответствующих синтаксису G-кода.
• FANUC принимает данные и сохраняет в памяти под определённым номером программы (например, O1234).
• После окончания передачи FANUC сообщает об успешном завершении (или выводит сообщение об ошибке).

В режиме DNC принцип несколько отличается: данные поступают в режиме реального времени в процессе выполнения, поэтому требуется стабильное соединение и корректное управление потоком.

Таким образом, интерфейс RS232C продолжает играть важную роль в системах числового программного управления FANUC, несмотря на возрастающее влияние сетевых и USB-решений. Его стабильность, простота и широкая поддержка делают его незаменимым инструментом при передаче управляющих программ, конфигурировании и технической диагностике. Знание принципов работы, правильная настройка и грамотная эксплуатация порта RS232 обеспечивают высокую надёжность обмена данными между ПК и оборудованием FANUC, способствуя стабильной работе станков и автоматизированных линий на предприятиях.
