Многоразовые клеммы WAGO: идеальный выбор для частого обслуживания

Многоразовые клеммы WAGO представляют собой современные соединительные устройства, предназначенные для быстрого, безопасного и многократного подключения электрических проводников в различных отраслях — от бытового электромонтажа до промышленной автоматизации. Конструкция таких клемм разрабатывалась с прицелом на универсальность, удобство в эксплуатации и долговечность, что делает их особенно популярными среди монтажников, электриков и специалистов по обслуживанию электроустановок.

Технические характеристики

Ниже представлены основные технические характеристики, присущие большинству моделей многоразовых клемм WAGO:

• Номинальное напряжение: от 250 до 450 В AC/DC;
• Номинальный ток: до 32 А (в зависимости от серии);
• Сечение подключаемых проводов: от 0,08 до 6 мм2;
• Количество подключаемых проводников: от 2 до 8;
• Тип подключаемых проводов: одножильные, многожильные, гибкие с наконечниками и без;
• Температурный диапазон эксплуатации: от –35 до +85 C;
• Класс защиты: IP20 (в корпусе);
• Материал корпуса: негорючий поликарбонат или полиамид, устойчивый к УФ-излучению;
• Контактный материал: медь с антикоррозийным покрытием;
• Способ монтажа: в распределительных коробках, на DIN-рейку (через адаптер);
• Срок службы: до 100 циклов подключения/отключения;
• Наличие сертификации: CE, RoHS, VDE, UL.

Особенности конструкции и принцип действия

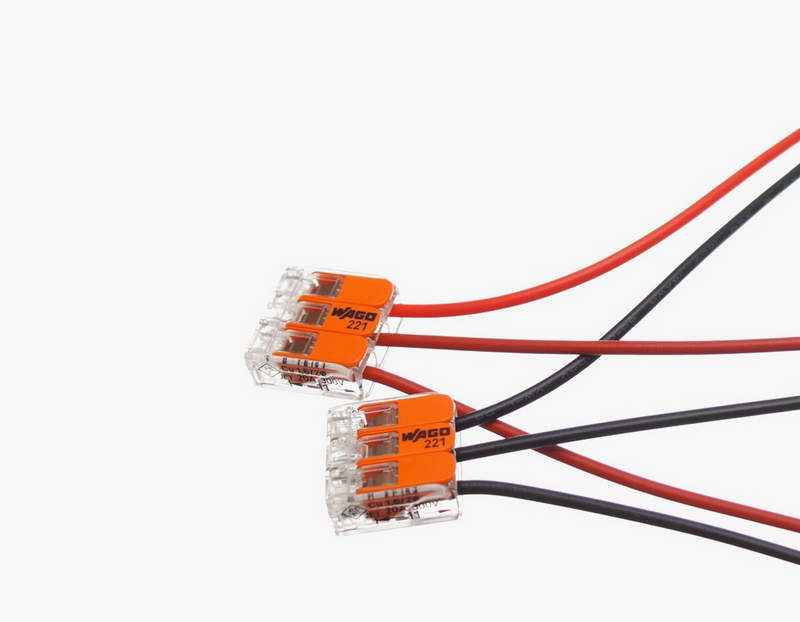

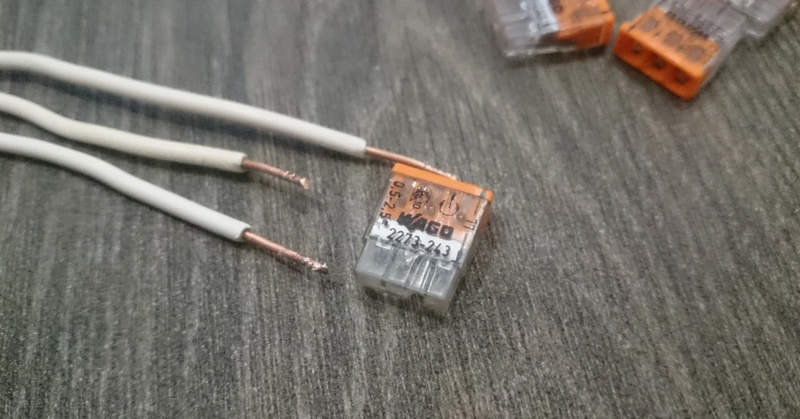

Основой конструкции многоразовой клеммы WAGO является пружинный зажим, реализованный на базе технологии CAGE CLAMP или её модификации — CAGE CLAMPS и PUSH WIRE. В многоразовых моделях, таких как серии 222 и 221, используется рычажковый механизм, который обеспечивает визуальный и тактильный контроль подключения, повышает надежность фиксации провода и позволяет легко осуществлять многократные подключения без ухудшения качества контакта. В типичной конструкции многоразовой клеммы WAGO предусмотрен корпус из прочного диэлектрического материала, внутрь которого интегрирован зажимной механизм с пружиной. При поднятии рычага пружина освобождает входной канал, позволяя вставить провод без особого усилия. После опускания рычага пружина возвращается в исходное положение, надежно фиксируя проводник внутри клеммы. Такой принцип обеспечивает стабильный и виброустойчивый контакт без необходимости в применении отвертки или других инструментов. Преимущество пружинной технологии заключается в автоматической компенсации возможной усадки провода, возникающей в процессе длительной эксплуатации. Даже при термических или механических воздействиях, контакт сохраняет высокую стабильность, что особенно важно в условиях переменных температур и вибраций.

Режимы работы и электрические принципы

Многоразовые клеммы WAGO работают по принципу силового контакта с автоматическим прижимом. При вставке провода в клемму создается упругое усилие, сжимающее проводник между токопроводящей шиной и пружинным зажимом. Благодаря прецизионной геометрии деталей обеспечивается минимальное переходное сопротивление, что гарантирует высокую проводимость без локального перегрева. Основной режим работы — нормальное функционирование при номинальном токе и напряжении. При кратковременных перегрузках клеммы демонстрируют устойчивость за счет минимальной тепловой инерции. Допустим также импульсный режим, при котором возможны кратковременные токи до 1,5–2 раз выше номинальных значений — такие ситуации могут встречаться при запуске индуктивных нагрузок. При этом благодаря качественному материалу контактов исключается эрозия контактной поверхности. Многоразовые клеммы обеспечивают электрическую безопасность за счет высоких значений изоляции между соседними токопроводящими элементами. Минимальное расстояние между токонесущими частями и корпусом соответствует требованиям международных стандартов. Встроенные ограничители глубины вставки предотвращают перекосы провода и облегчают монтаж.

Области применения

Универсальность многоразовых клемм WAGO позволяет использовать их в самых разных сферах. Ниже представлены основные области применения:

• Электромонтаж в жилых и офисных зданиях.
• Распределительные коробки и коммутационные щиты.
• Щиты автоматизации и шкафы управления.
• Промышленное оборудование и станки.
• Системы освещения (в том числе LED).
• Мобильные конструкции и временные подключения.
• Системы сигнализации и охранные устройства.
• Обслуживание электрических цепей с частым перекоммутационным циклом.
• Электролаборатории и испытательные стенды.
• Электропроводка на строительных площадках.

Таким образом, многоразовые клеммы WAGO являются инновационным решением в сфере электротехники, сочетающим в себе простоту использования, безопасность и долговечность. Их конструкция учитывает все аспекты эксплуатации — от частых коммутаций до стабильной работы в сложных условиях. Благодаря универсальности и возможности повторного использования, эти клеммы становятся незаменимыми в арсенале электромонтажника, инженера или технического специалиста. Покупка многоразовых клемм WAGO через компанию Олниса обеспечивает не только доступ к оригинальной продукции, но и профессиональное сопровождение на всех этапах.
