Многоразовые клеммы WAGO для гибких проводов — монтаж без пайки
Электрические соединения с применением многожильных проводников требуют особого подхода к выбору клемм. Контакт должен быть надёжным, безопасным, не повреждать жилы и при этом обеспечивать быстрое подключение. Среди всех возможных решений клеммы WAGO считаются одними из самых удобных и технологичных. Их особенности позволяют эффективно работать с гибкими многожильными проводами без применения дополнительных наконечников. Конструкция клемм, принципы фиксации, режимы работы и область применения — всё это делает их незаменимыми в современном электромонтаже.
Технические характеристики
Ниже представлены типичные технические параметры клемм WAGO, ориентированных на работу с многожильными проводами:
- Номинальное сечение подключаемых проводов: от 0,08 до 4 мм2;
- Номинальный ток: от 24 до 32 А;
- Номинальное напряжение: до 450 В;
- Материал корпуса: поликарбонат или полиамид, стойкий к температуре, УФ-излучению, воздействию масел;
- Материал токоведущих элементов: медь с гальваническим покрытием (олово, никель);
- Диапазон рабочих температур: от -35 до +85 C;
- Тип соединения: пружинной или рычажной фиксацией;
- Количество подключаемых проводников: от 2 до 8 (в зависимости от модели);
- Дополнительные функции: тестовые отверстия, повторное использование, монтаж на DIN-рейку (для некоторых серий).
Особенности конструкции и принцип действия
Клеммы WAGO для многожильных проводов спроектированы таким образом, чтобы обеспечить надёжное удержание гибкого проводника без риска повреждения жил. Основной элемент фиксации — это пружинный механизм, выполненный из высококачественной нержавеющей стали. Он создаёт постоянное контактное давление, равномерно прижимая провод к токоведущей шине. Такой способ соединения компенсирует температурные расширения и вибрационные воздействия. Существует два основных механизма зажима:
- Плоская пружина (Push-in CAGE CLAMP) — позволяет ввести многожильный провод прямо в клемму без инструментов. Контакт автоматически фиксируется. Это особенно удобно при серийном монтаже. Однако для гибкого провода без наконечника может потребоваться нажатие на клемму при вводе.

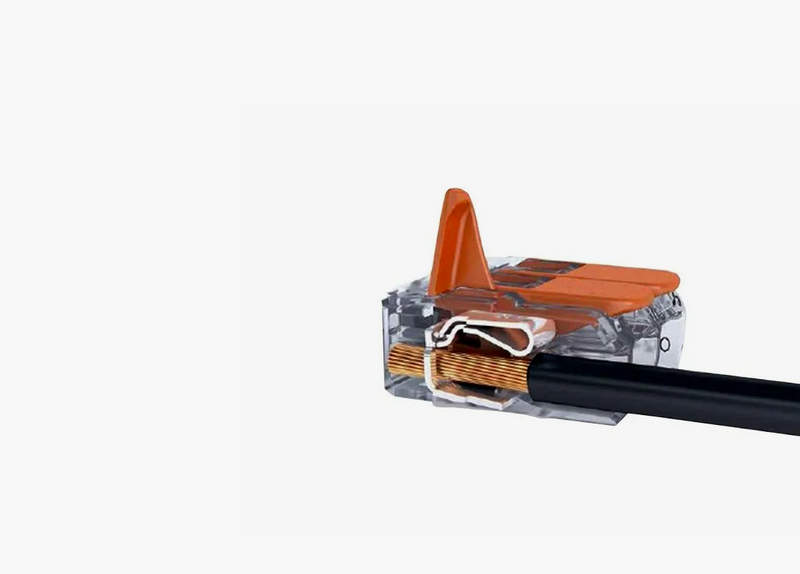

- Рычажный зажим (серия 221) — пользователь вручную поднимает рычажок, вводит многожильный провод и опускает рычаг, обеспечивая прочный и визуально контролируемый контакт. Такая система идеально подходит для многократного подключения и отключения, а также при работе в ограниченном пространстве.
Особое внимание уделено внутренней геометрии клеммы: вводный канал имеет скошенные кромки и направляющую, обеспечивающую прямое попадание жил внутрь зажима. При этом отсутствует риск смятия, деформации или среза отдельных жил. Внутренняя пружина не повреждает структуру провода, не нарушает его проводимость и механическую прочность. Некоторые модели снабжены тестовыми точками — это специальные отверстия, позволяющие проводить измерения напряжения или сопротивления, не разбирая соединения. Также встречаются варианты с монтажной ножкой для DIN-рейки, особенно удобные в распределительных щитах.
Режимы работы и принципы подключения
Работа с клеммами WAGO для многожильных проводов сводится к минимальному количеству операций. В зависимости от типа механизма, процесс может включать: Для рычажных моделей:
- Поднять рычаг до упора;
- Вставить многожильный проводник;
- Опустить рычаг до фиксации — соединение готово.
- Для моделей с push-in или нажимной пружиной:
- При необходимости нажать отверткой на фиксирующий элемент;
- Вставить многожильный провод;
- Отпустить фиксатор — пружина зажмёт провод.
Некоторые клеммы допускают повторное использование: достаточно освободить зажим и извлечь проводник, а затем установить новый. При этом конструкция остаётся функциональной, и контактное давление сохраняется на заданном уровне. Важно, что в отличие от винтовых клемм, пружинные зажимы не требуют регулярной протяжки. Контакт остаётся стабильным даже при длительной эксплуатации, колебаниях температуры, вибрации и прочих неблагоприятных условиях.
Области применения
Клеммы WAGO, адаптированные под многожильные провода, находят применение в самых разных сферах:
- Электромонтаж в жилых и административных зданиях;
- Распределительные и ответвительные коробки;
- Промышленное электрооборудование;
- Щитовое оборудование и автоматика;
- Осветительные системы;
- Монтаж временных или мобильных конструкций;
- Ремонтные и сервисные работы;
- Объекты с повышенной вибрацией (транспорт, станки);
- Системы "умный дом", телекоммуникации и сигнализация;
- Проекты с ограниченным монтажным пространством.
Таким образом, клеммы WAGO, разработанные для подключения многожильных проводов, стали стандартом качества и удобства в сфере электротехнических решений. Их конструктивные особенности позволяют выполнять соединения быстро, безопасно и без применения дополнительных элементов. Применение таких клемм особенно эффективно в распределительных коробках, шкафах автоматики и других объектах, где требуется быстрое и надёжное соединение гибких проводов.
