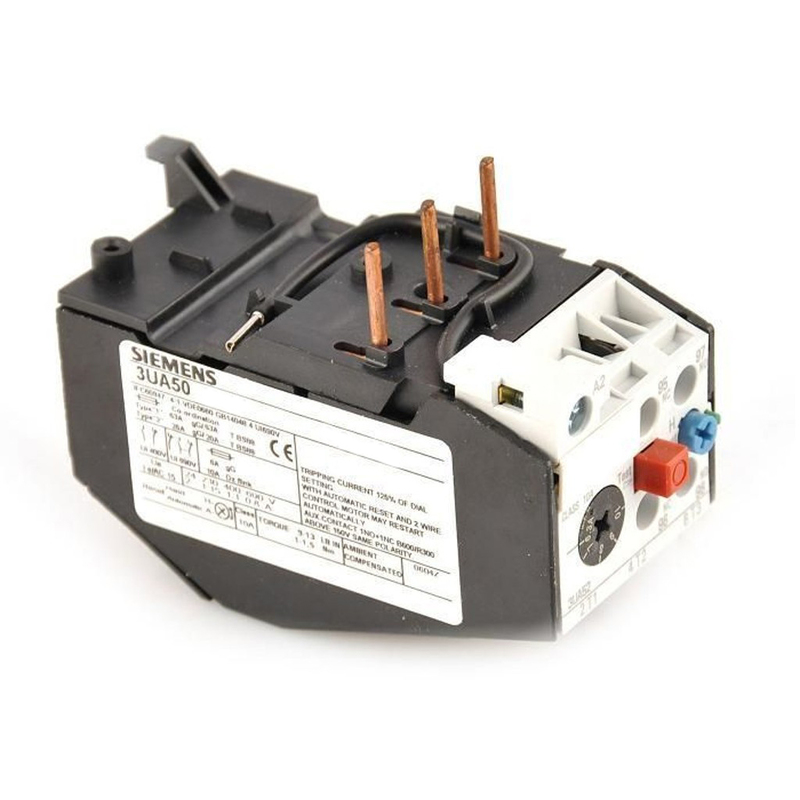

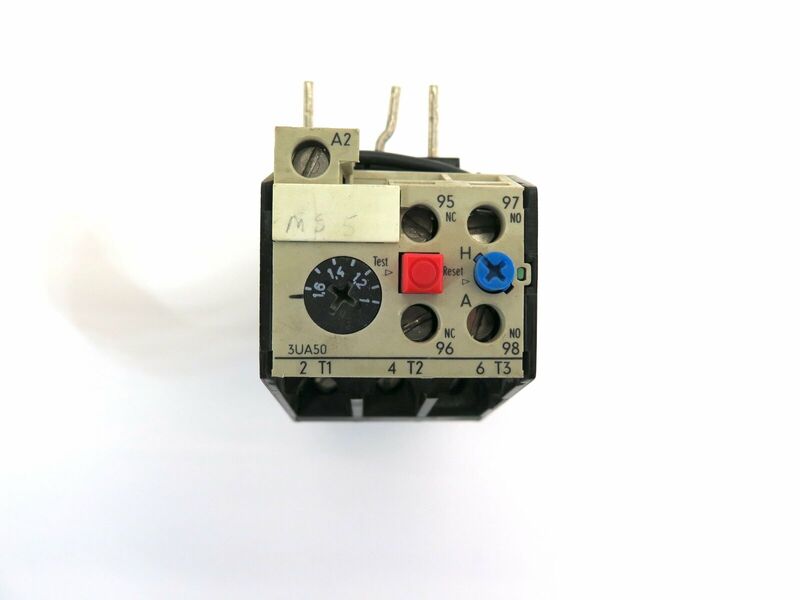

Многофункциональные тепловые реле Siemens 3UA50 - универсальная защита электрооборудования

Тепловые реле 3UA50 производства компании Siemens являются одними из наиболее распространенных устройств защиты электрических двигателей от перегрузок. Данные реле обеспечивают надежную защиту электродвигателей в широком диапазоне мощностей и токов, благодаря чему находят широкое применение в различных отраслях промышленности.

Конструкция и принцип работы

Тепловое реле 3UA50 состоит из следующих основных элементов:

• Биметаллическая пластина, деформирующаяся под действием тепла, выделяющегося в ней при протекании тока нагрузки.
• Контактная система, размыкающаяся при деформации биметаллической пластины.
• Регулировочный механизм для настройки тока срабатывания.
• Корпус с клеммными колодками для подключения.

Принцип работы заключается в следующем:

• При нормальной нагрузке биметаллическая пластина не деформируется, контакты замкнуты.
• При перегрузке по току биметаллическая пластина нагревается и изгибается, вызывая размыкание контактов.
• Срабатывание реле приводит к отключению двигателя от сети.
• После остывания биметаллической пластины контакты восстанавливают свое положение, готовя реле к повторному включению.

Технические характеристики

Тепловые реле 3UA50 имеют следующие основные технические характеристики:

• Диапазон токов срабатывания: 0,1 - 63 А
• Время срабатывания: от 2 с при 6-кратной перегрузке до 20-60 с при 1,05-кратной перегрузке
• Коммутационная способность: до 660 В перем. тока, 50/60 Гц
• Степень защиты корпуса: IP20
• Рабочая температура: -20...+60C

Преимущества

Эти реле обладают популярным и востребованным решением для защиты электродвигателей различного назначения благодаря следующим преимуществам:

• Надежная защита двигателей от перегрузок и коротких замыканий. Тепловые реле 3UA50 обеспечивают точную и своевременную защиту электрических двигателей от чрезмерных токовых нагрузок, предотвращая их выход из строя. Своевременное срабатывание реле при перегрузках позволяет избежать серьезных повреждений двигателя.
• Простота монтажа и настройки. Компактные размеры и простая конструкция тепловых реле 3UA50 упрощают их установку в распределительных щитах и шкафах управления. Наличие регулировочного механизма позволяет легко настроить ток срабатывания в соответствии с номинальными параметрами защищаемого двигателя.
• Широкий диапазон токов срабатывания. Модельный ряд реле 3UA50 охватывает широкий диапазон токов от 0,1 до 63 А, что обеспечивает возможность их применения для защиты электродвигателей самого разного типоразмера - от малых до крупных.
• Универсальность применения. Данные тепловые реле могут использоваться в различных отраслях промышленности - от машиностроения и металлообработки до нефтегазовой и химической промышленности. Они хорошо зарекомендовали себя в системах управления электродвигателями, распределительных щитах, автоматизированных производственных линиях и других электротехнических системах.
• Компактные размеры. Небольшие габариты тепловых реле 3UA50 позволяют рационально использовать пространство внутри распределительных шкафов и щитов управления, оптимизируя их компоновку.

Область применения

Тепловые реле Siemens 3UA50 имеют широкую область применения, их можно использовать во множестве различных сфер промышленности и электротехнических систем. Таким образом, универсальность и широкие функциональные возможности тепловых реле Siemens 3UA50 позволяют использовать их практически во всех отраслях промышленности, энергетики, транспорта и жилищно-коммунального хозяйства, а именно:

• Системы управления электродвигателями: Защита электрических двигателей переменного тока в насосах, компрессорах, вентиляторах, конвейерах, станках и другом оборудовании; Применение в пусковых и тормозных устройствах электродвигателей.
• Распределительные щитки и шкафы: Установка в качестве защитных элементов в распределительных щитах и шкафах управления; Интеграция в системы автоматизации и диспетчеризации.
• Промышленное оборудование: Защита электродвигателей в станках, прессах, литейном оборудовании, подъемных механизмах; Применение в системах управления технологическими процессами.
• Объекты инфраструктуры: Защита электродвигателей вентиляционных, насосных и компрессорных установок в зданиях, сооружениях, на инженерных сетях.
• Транспортные системы: Защита электрооборудования в системах подвижного состава (электропоезда, трамваи, троллейбусы); Использование в системах управления портовым и складским оборудованием.
• Энергетика и электроснабжение: Применение в системах электроснабжения промышленных и гражданских объектов; Защита электродвигателей в генераторных установках, подстанциях, электростанциях.

Таким образом тепловые реле Siemens 3UA50 зарекомендовали себя как надежные и эффективные устройства защиты электродвигателей. Их широкий диапазон токов, компактные размеры и простота монтажа обеспечивают универсальность применения данных реле в различных отраслях промышленности.
