Многофункциональное реле Finder 55.34 9.012 0040 для автоматизации
Электромагнитные реле остаются одними из наиболее востребованных компонентов в системах управления, автоматизации и электроустановках различного назначения. Их популярность обусловлена простотой конструкции, высокой надёжностью и универсальностью применения. Особое место в линейке реле занимает серия 55 от компании Finder, которая известна качественными и технологичными решениями. Модель 55.34 9.012 0040 представляет собой четырёхконтактное реле с катушкой на напряжение 12 В DC, рассчитанное на коммутацию значительных токов и обладающее рядом технических и конструктивных преимуществ.
Технические характеристики
Модель Finder 55.34 9.012 0040 имеет следующие технические параметры:
- Тип реле: электромеханическое;
- Серия: 55 (Power Relay);
- Номер модели: 55.34 9.012 0040;
- Количество контактов: 4 (четырёхконтактное исполнение);
- Конфигурация контактов: 4 перекидных (4CO, 4PDT);
- Номинальный ток контактов: 7 А;
- Номинальное напряжение контактов: до 250 В AC;
- Максимальная коммутируемая мощность: до 1750 ВА (AC);
- Напряжение катушки: 12 В DC;
- Тип катушки: постоянного тока;
- Энергопотребление катушки: около 0,9 Вт;
- Диэлектрическая прочность между катушкой и контактами: ≥4000 В AC;
- Электрический ресурс: до 100 000 операций;
- Механический ресурс: более 10 миллионов операций;
- Рабочая температура: от –40 до +70 C;
- Конструкция корпуса: прозрачный пластик для визуального контроля;
- Тип крепления: в розетку или на DIN-рейку при использовании соответствующей базы;
- Наличие кнопки тестирования: да (встроенная кнопка ручного управления).
- Сертификаты: CE, UL, EAC и другие
Особенности конструкции устройства

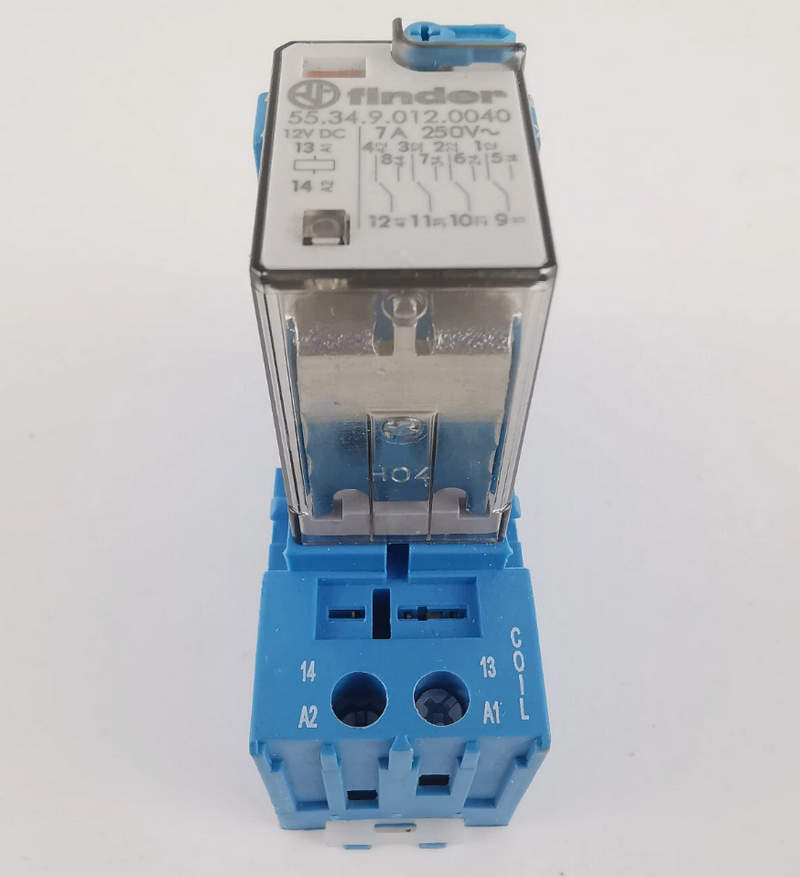

Реле Finder 55.34 9.012 0040 выполнено в промышленном корпусе стандартного типоразмера, обеспечивающем лёгкую интеграцию в распределительные щиты и автоматизированные системы. Конструкция корпуса выполнена из термостойкого поликарбоната, что обеспечивает устойчивость к внешним воздействиям и позволяет визуально контролировать положение контактной группы и якоря. Главной особенностью модели является наличие четырёх независимых перекидных контактов, позволяющих коммутацию различных цепей с одним управляющим сигналом. Это делает реле пригодным для задач, где требуется одновременное переключение нескольких цепей, либо реализация функций логики "ИЛИ" и "И" на аппаратном уровне. Катушка на 12 В постоянного тока управляется внешним сигналом и при подаче напряжения приводит в действие якорь, замыкающий или размыкающий контактные группы. Конструкция включает возвратную пружину, обеспечивающую возврат в исходное состояние при снятии управляющего сигнала. Прецизионные металлические контакты с гальваническим покрытием гарантируют надёжность при коммутации и минимальное сопротивление. Устройство может устанавливаться в специальные розетки, такие как Finder 95.75 или аналогичные, что обеспечивает быстрый монтаж, возможность замены без пайки и совместимость с аксессуарами: модулями индикации, подавления перенапряжения (RC, варистор, диод и др.).
Принцип действия
Реле Finder 55.34 9.012 0040 функционирует по классическому принципу электромагнитного воздействия. Внутри устройства расположена катушка индуктивности, обмотанная проводом с тонкой изоляцией. При подаче на неё напряжения 12 В DC создаётся магнитное поле, которое втягивает подвижный якорь. Якорь, будучи механически связанным с контактным мостом, изменяет положение контактных групп. Каждая контактная группа представляет собой перекидную пару: нормально замкнутый контакт (NC), подвижный контакт и нормально разомкнутый контакт (NO). В неактивном состоянии подвижный контакт замкнут с NC, в активированном — с NO. Это позволяет использовать реле как переключающее устройство для управления логикой работы цепей, их включением, отключением или коммутацией между собой. Применение постоянного тока в катушке обеспечивает стабильную работу, уменьшение дрожания контактов и исключение шума при срабатывании. Система возвратной пружины быстро возвращает механизм в исходное положение при снятии напряжения. Благодаря высоким характеристикам изоляции, реле можно применять в условиях, требующих гальванической развязки между управляющей и силовой цепями.
Режимы работы
Модель 55.34 9.012 0040 может работать в различных режимах в зависимости от назначения в конкретной схеме. Ниже рассмотрим основные варианты:
- Режим простой коммутации: реле используется для замыкания или размыкания нагрузки по управляющему сигналу. Применимо в системах освещения, отопления, вентиляции.
- Режим логического элемента: благодаря наличию нескольких контактных групп реле может выполнять логические функции в схемах управления без применения программируемых логических контроллеров.
- Режим множественной коммутации: устройство может одновременно управлять четырьмя независимыми цепями, что удобно при включении групп потребителей или распределении сигнала на несколько направлений.
- Режим обратной логики: путём подключения управляющего сигнала к NC-контактам реле может выполнять функции аварийного отключения при исчезновении питания.
- Импульсный режим: при работе с дополнительными модулями и таймерами реле может быть использовано для кратковременного включения нагрузки по управляющему импульсу.
- Режим с ручным тестированием: встроенная кнопка позволяет проверить работу реле без подачи управляющего сигнала, что удобно при наладке, тестировании или обслуживании оборудования.
В целом, реле Finder 55.34 9.012 0040 — это надёжный и универсальный компонент, предназначенный для широкого спектра задач в электротехнике, автоматике и промышленной электронике. Его конструкция с четырьмя перекидными контактами, работа от 12 В DC и высокая коммутируемая способность делают его идеальным решением для распределительных щитов, управляющих панелей и систем автоматики. Благодаря наличию ручного теста, высокой надёжности и поддержке со стороны компании Олниса, данное реле является отличным выбором для профессионального применения и учебных проектов.
