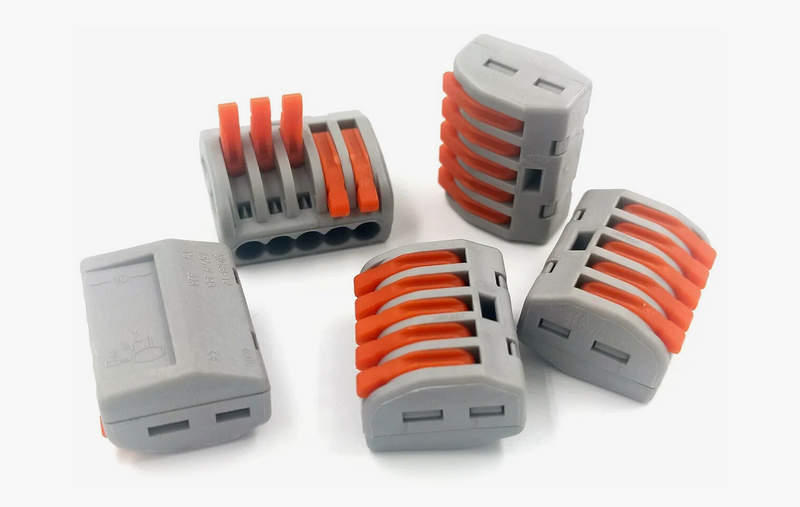

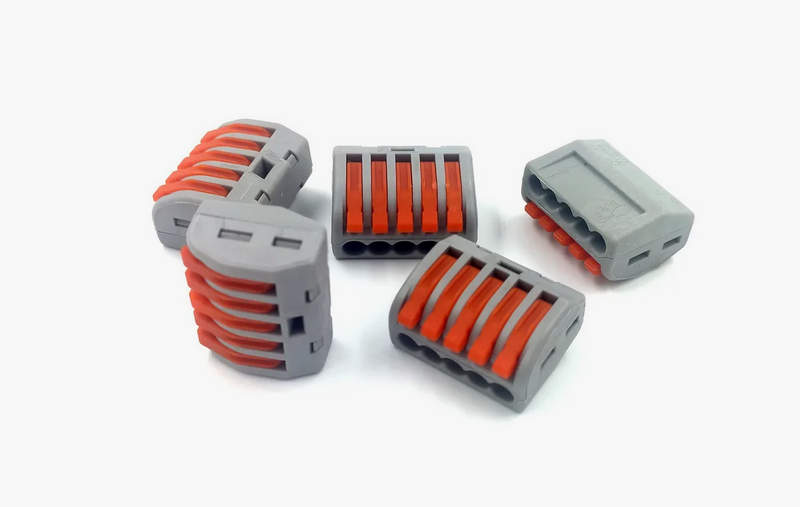

Многофункциональная клемма WAGO 5×0.08–2.5 мм² для стабильного контакта

Современные системы электромонтажа требуют высоконадежных и удобных решений для соединения проводников различных сечений. Среди большого количества брендов на рынке особое место занимает продукция WAGO, которая стала символом надёжности и удобства в сфере быстрозажимных соединений. Одним из популярных решений является клеммная продукция на 5 проводников с допустимым диапазоном сечения от 0.08 до 2.5 мм2.

Технические характеристики

Клеммы WAGO 5x0.08–2.5 мм2 обладают рядом параметров, обеспечивающих их универсальность и удобство при эксплуатации:

• Номинальное напряжение: до 450 В;
• Номинальный ток: до 32 А (в зависимости от сечения и условий монтажа);
• Диапазон допустимых сечений: от 0.08 мм2 до 2.5 мм2;
• Количество подключаемых проводников: 5;
• Совместимость: одножильные, многожильные, гибкие проводники;
• Материал контактной группы: лужёная медь с пружинным зажимом из пружинной стали;
• Корпус: термостойкий поликарбонат, устойчивый к УФ-излучению, нагреву и воспламенению (обычно соответствует UL 94 V-0);
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Степень защиты: IP20 (без изоляционного бокса);
• Срок службы: более 20 лет при соблюдении условий эксплуатации.

Преимущества клемм WAGO 5x0.08–2.5 мм2

Ниже перечислены ключевые достоинства данной серии клемм:

• Быстрый и инструментально-независимый монтаж;
• Поддержка широкого диапазона проводников;
• Надёжность пружинного зажима и отсутствие необходимости в обжимке;

• Компактные размеры для установки в ограниченном пространстве;
• Подходит как для одноразовых, так и многократных подключений;
• Высокая механическая устойчивость и стабильность при вибрациях;
• Соответствие международным стандартам по электробезопасности;
• Долговечность и защита от коррозии;
• Прозрачный корпус с возможностью визуального контроля;
• Наличие тестового отверстия для измерений мультиметром.

Принцип работы и особенности режима соединения

Основным конструктивным элементом клемм WAGO 5x0.08–2.5 является механизм быстрозажимного подключения на основе стальной пружины. Работа соединения происходит следующим образом:

• Подготовка провода – с жилы снимается изоляция на длину, указанную производителем (обычно 10–12 мм).
• Открытие зажима – при наличии рычажного механизма оператор вручную поднимает рычаг, обеспечивая свободный вход провода.
• Установка жилы – проводник вставляется в клеммное отверстие до упора.
• Фиксация – при опускании рычага пружина плотно прижимает провод к токопроводящей части, обеспечивая надежный электрический и механический контакт.

Такой способ подключения позволяет не только ускорить процесс монтажа, но и гарантировать стабильность соединения даже при вибрационных или температурных нагрузках. Повторное использование возможно без утраты характеристик зажима. Это особенно важно в распределительных коробках, где может потребоваться оперативное переподключение.

Конструкция устройства

Внутреннее строение клемм WAGO на 5 проводников выполнено с учетом требований электробезопасности, эргономики и устойчивости к старению. Каждый клеммный вход изолирован от соседнего и включает собственную контактную группу. Это исключает перекрестные замыкания и повышает надёжность соединения. Контактная площадка выполнена из меди с лужением, что защищает соединение от коррозии. Упорный контакт с пружинной пластиной равномерно прижимает жилу, предотвращая её деформацию. Пластиковый корпус выдерживает нагрев до 105 C и не поддерживает горение, соответствуя европейским стандартам по безопасности. Благодаря компактным размерам клемма легко устанавливается в распределительных коробках и щитах. Монтаж не требует специальных инструментов, а прозрачная или полупрозрачная верхняя часть корпуса позволяет визуально контролировать правильность подключения.

Режимы работы и специфика применения

Клеммные соединения WAGO 5x0.08–2.5 мм2 допускают эксплуатацию в различных режимах:

• Одиночное соединение – один провод на каждое гнездо, обеспечивающий стабильную нагрузку.
• Групповое подключение – объединение нескольких устройств в общую шину (например, N-провод или заземление).
• Коммутационные разветвления – удобно использовать при необходимости развести один кабель на несколько направлений.
• Слаботочные цепи – возможность подключения жил с минимальным сечением 0.08 мм2 делает клемму универсальной для систем автоматизации и сигнализации.
• Энергетические цепи – при использовании сечений 1.5–2.5 мм2 клеммы допускаются для подключения осветительной и розеточной нагрузки.

Важно отметить, что при токах свыше 20 А следует внимательно учитывать нагрев и длину проводников, а также температурные условия окружающей среды.

Области применения

Клеммы WAGO с пятью контактами и диапазоном 0.08–2.5 мм2 применяются во многих сферах. Ниже перечислены основные направления:

• Электромонтаж в жилых и коммерческих зданиях;
• Подключение светильников, розеток и выключателей;
• Сборка электрических щитов и распределительных коробок;
• Монтаж систем видеонаблюдения и охранной сигнализации;
• Слаботочные и телекоммуникационные линии;
• Автоматика и управление (в том числе в шкафах управления);
• Сборка временных стендов и тестовых установок;
• Ремонтные работы и модернизация старых соединений.

Таким образом, клеммы WAGO 5x0.08–2.5 мм2 представляют собой современное и универсальное решение для соединения проводников в электромонтажных системах. Благодаря продуманной конструкции, надёжной контактной группе и удобству эксплуатации они применяются в самых различных проектах – от простых бытовых подключений до промышленных автоматизированных систем. Надёжность, простота и долговечность делают их одним из лучших выборов для специалистов.
