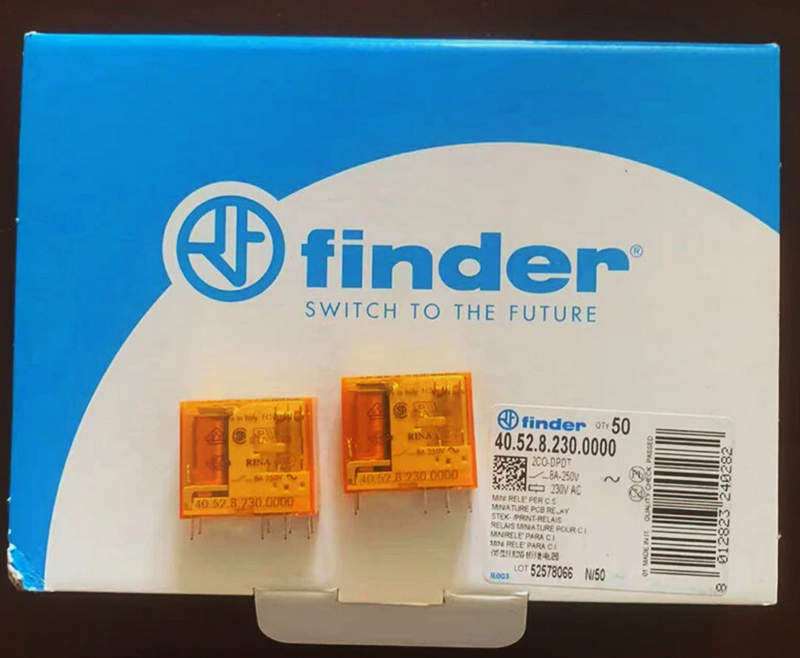

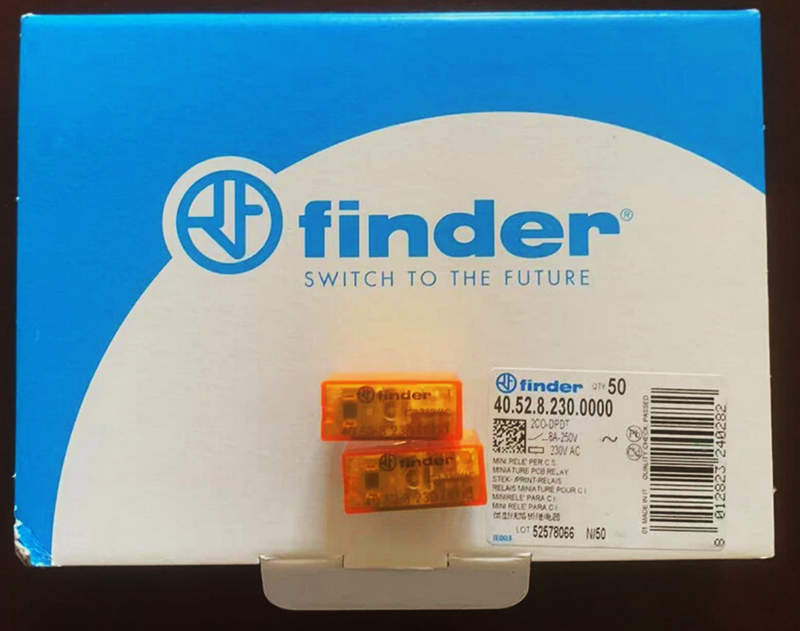

Миниатюрное реле Finder 405282300000: 2CO, 8A, 230В
Реле Finder серии 40.52 представляет собой компактное и универсальное электромеханическое устройство, предназначенное для коммутации цепей переменного и постоянного тока в промышленной, бытовой и автоматики системах. Модель Finder 40.52 с номинальным током 8 А, двумя переключающими контактами (2CO) и катушкой на 230 В AC выделяется своей надёжностью, удобством монтажа и широкой областью применения. Благодаря компактным габаритам и стандартной конструктивной унификации, реле успешно используется в различных щитах управления, устройствах автоматизации зданий, вентиляционных и отопительных системах, системах освещения, сигнализации, а также в релейной логике.
Технические характеристики
Ниже представлены ключевые технические параметры Finder 40.52 8A 230V:
- Сопротивление катушки: около 19 кОм;
- Потребляемая мощность катушки: приблизительно 1 ВА;
- Рабочее напряжение контактов: до 250 В AC;
- Максимальная мощность коммутации: до 2000 ВА (при резистивной нагрузке);
- Механическая износостойкость: более 10 000 000 циклов;
- Изоляция между катушкой и контактами: ≥ 6 мм (категория перенапряжения II);
- Диэлектрическая прочность: до 4 кВ между катушкой и контактами;
- Рабочая температура: от –40 до +85 C;
- Крепление: на печатную плату или через соответствующую розетку (например, Finder 95.05, 95.75);
- Размеры: 29 х 12,4 х 25 мм;
- Материал корпуса: термостойкий пластик, не поддерживающий горение.
Особенности конструкции устройства
Реле Finder 40.52 в исполнении 8A 230V отличается повышенной надёжностью благодаря применению качественных материалов и проработанной архитектуре внутреннего механизма. Основной элемент конструкции — электромагнитная система, состоящая из катушки переменного тока, подвижного якоря и возвратной пружины. При подаче напряжения на катушку создаётся магнитное поле, которое втягивает якорь и замыкает два переключающих контакта. После снятия напряжения возвратная пружина возвращает механизм в исходное положение. Модель с двумя переключающими группами (2CO) позволяет использовать её для более гибкой коммутации, в том числе с разделением управляющей и силовой цепи. Контакты изготавливаются из сплава с серебром, что увеличивает устойчивость к искрообразованию и преждевременному износу. Конструкция предусматривает повышенную устойчивость к вибрациям, что делает реле пригодным для применения в условиях транспорта и промышленной автоматики. Корпус устройства изготовлен из поликарбоната или аналогичного термостойкого материала, устойчивого к УФ-излучению и агрессивным внешним средам. Специальные прорези на корпусе предназначены для улучшенной вентиляции и отвода тепла. Контактные выводы имеют стандартную разводку, совместимую с большинством монтажных платформ и колодок. Дополнительно возможно использование светодиодной индикации или модуля индикации/защиты при применении розеток 95.05 с соответствующими модулями серии 99.
Принципы и режимы работы
Принцип действия реле Finder 40.52 основан на классической электромагнитной коммутации. При подаче переменного напряжения 230 В на катушку возбуждается магнитное поле, которое втягивает подвижный якорь. Этот якорь механически связан с системой контактов: при его движении происходит переключение обеих групп (2CO) с положения нормально замкнутых (NC) и нормально разомкнутых (NO) в противоположное. Когда питание снимается, возвратная пружина возвращает якорь в исходное состояние, размыкая контакты NO и замыкая NC. Благодаря изоляции и оптимальному расстоянию между катушкой и контактами обеспечивается надёжная электрическая безопасность даже при высоких напряжениях. Магнитная система рассчитана на быстрое срабатывание (в пределах 10–15 мс), что позволяет использовать реле в быстродействующих системах управления.
Реле Finder 40.52 230V может работать в следующих режимах:
- Импульсный (с кратковременной подачей сигнала) — актуально для систем логики;
- Непрерывный (постоянное удержание контактов при подаче питания) — применяется при длительной коммутации;
- Автоматический — при использовании в составе программируемых контроллеров и таймеров.
При этом устройство не требует предварительной настройки и может быть сразу введено в эксплуатацию после подключения.
Сфера применения
Реле Finder 40.52 8A 230V благодаря своей компактности и универсальности используется в широком спектре задач:
- В системах автоматизации зданий и офисов;
- В системах освещения (переключение групп ламп, диммирование);
- В вентиляционных и климатических установках;
- В системах пожарной сигнализации;
- В системах управления насосами и электродвигателями малой мощности;
- В релейных схемах логики и управления на DIN-рейке;
- В интерфейсных модулях между ПЛК и исполнительными устройствами;
- В охранных и видеонаблюдательных системах;
- В установках уличного и архитектурного освещения.
Таким образом, реле Finder 40.52 8A 230V с двумя переключающими контактами — это надёжное, компактное и функциональное решение для задач промышленной и бытовой автоматики. Простота установки, широкий диапазон совместимых аксессуаров и надёжность делают данную модель идеальной для применения в различных областях: от вентиляции и освещения до охранных и управляющих систем.
