Мгновенное сращивание проводов с качественными соединителями WAGO

Сращивание проводов — одна из ключевых операций в процессе монтажа электрических цепей, особенно в распределительных коробках, коммутационных шкафах и внутри бытовых или промышленных электросетей. Ранее эта процедура выполнялась вручную с помощью скруток, пайки, клеммных колодок или зажимов, что занимало много времени и часто вызывало проблемы при обслуживании или изменении схем. Современное решение — соединители WAGO для сращивания. Эти изделия обеспечивают быстрый, безопасный и долговечный контакт между двумя или несколькими проводниками.

Технические характеристики соединителей WAGO для сращивания

Ниже приведены обобщённые технические параметры, характерные для большинства моделей соединителей WAGO, предназначенных для сращивания:

• Номинальное напряжение: до 450 В;
• Номинальный ток: до 32 А (в зависимости от модели);
• Диапазон сечений жил: от 0,08 до 6 мм2;
• Поддержка одножильных, многожильных и гибких проводов;
• Температурный диапазон эксплуатации: от –40 C до +105 C;
• Материал корпуса: нейлон, полиамид, ПВХ с повышенной устойчивостью к горению;
• Контактные элементы: медь с гальваническим покрытием (олово, никель);
• Тип соединения: пружинный зажим (Push-in, CAGE CLAMP, COMPACT, Lever);
• Количество подключаемых жил: 2, 3, 5 и более (в зависимости от модели);

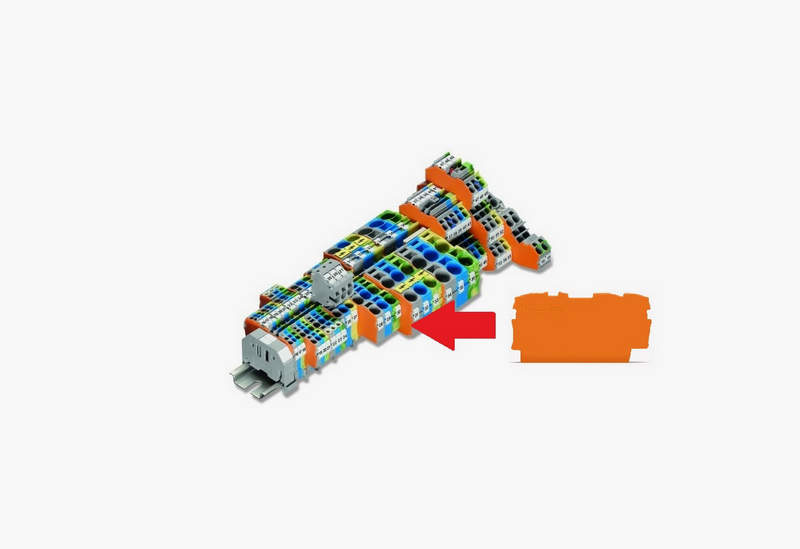

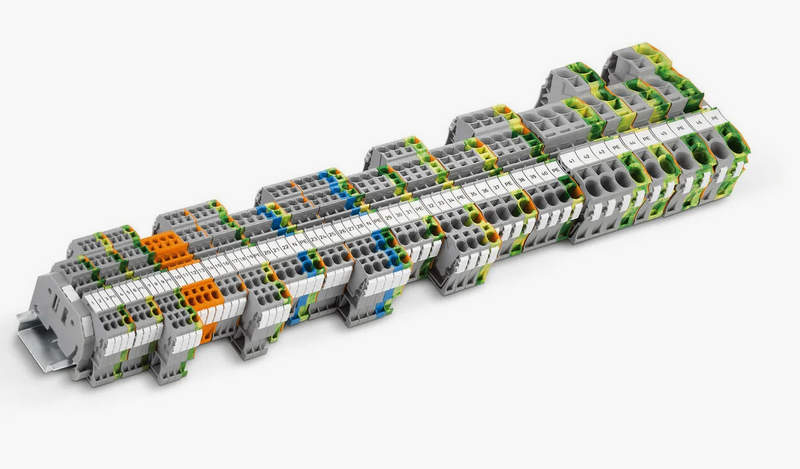

• Способ фиксации: свободное соединение или крепление на DIN-рейку (для некоторых серий);
• Наличие тестового отверстия для проверки напряжения;
• Степень защиты: IP20 (для стандартных моделей);
• Соответствие стандартам: EN 60998, EN 60947-7-1.

Преимущества соединителей WAGO

Ниже перечислены ключевые достоинства, за которые соединители WAGO ценятся специалистами:

• Быстрая установка без инструментов;
• Надёжный электрический контакт;
• Универсальность по типу и сечению проводов;
• Компактные габариты и эстетичный вид;
• Многократность использования (для рычажных моделей);
• Стойкость к вибрации и термическим воздействиям;
• Наличие прозрачных крышек для визуального контроля;
• Соответствие международным стандартам качества;
• Доступность для покупки в различных вариантах исполнения;
• Широкий ассортимент под любые монтажные задачи.

Принцип работы соединителей WAGO

Соединители WAGO основаны на использовании пружинной технологии, обеспечивающей надёжный электрический контакт между проводниками без применения инструментов или пайки. В зависимости от модели, используются различные запатентованные технологии зажима:

• CAGE CLAMP — первая и наиболее известная система, применяющая стальную пружину, которая прижатая к проводнику обеспечивает стабильное контактное давление. Это универсальное решение для разных типов жил.
• Push-in CAGE CLAMP — усовершенствованный вариант, позволяющий вставлять одножильный или подготовленный многожильный провод без дополнительных усилий, просто нажатием. За счёт оптимального наклона контакта обеспечивается быстрое подключение.
• COMPACT — серия с миниатюрными размерами, разработанная специально для плотного монтажа внутри распределительных коробок.
• Леверная система (серия 221, 222) — соединение с помощью рычага, при котором пользователь поднимает рычаг, вставляет провод и опускает его для зажима. Эта система особенно удобна для монтажа в полевых условиях или при частых перекоммутациях.

В любой из технологий пружина выполняет две функции: механическую фиксацию и электрическое соединение. Материалы пружины обеспечивают стабильность при многократном цикле сжатия и расширения, а также высокую электропроводность и коррозионную стойкость.

Режимы работы и эксплуатационные особенности

Соединители WAGO работают в условиях как бытового, так и промышленного электроснабжения. Они выдерживают переменный ток до 450 В и обеспечивают устойчивую работу в диапазоне температур, характерных для эксплуатации в жилых помещениях, распределительных щитах, электрощитах наружной установки и производственных объектах. Режимы включения:

• Режим постоянного соединения: используется в электромонтаже, где не предполагается частая смена конфигурации цепи. Пример — внутри распределительных коробок.
• Режим временного соединения: для тестовых сборок или демонтажа. Особенно удобны модели с рычажным механизмом, которые можно многократно открывать и закрывать.
• Режим распределения: один входной провод и несколько выходных для формирования отводов. Для этого применяются специальные модели, например, с шестью или восемью гнёздами.
• Режим соединения разнотипных проводников: например, соединение многожильного провода с одножильным. Пружинные механизмы WAGO допускают такие комбинации.

При эксплуатации важно учитывать номинальные характеристики тока и сечения, не допуская превышения допустимой нагрузки. Также необходимо соблюдать температурный режим, особенно в закрытых распределительных коробках с ограниченной вентиляцией.

Конструкционные особенности соединителей WAGO

Конструкция соединителя представляет собой компактный корпус, выполненный из огнестойкого пластика с внутренними контактными группами. Провод вводится в отверстие корпуса и прижимается к токоведущему элементу посредством пружины. Особенностью конструкции является то, что проводник не разрушается при сжатии: контакт осуществляется по всей окружности за счёт обхвата пружиной. В моделях с рычагами корпус имеет дополнительные оси, на которых вращаются рычаги для управления пружиной. Это облегчает ввод гибких проводов, особенно в полевых условиях. Некоторые модели снабжены прозрачными крышками, через которые можно визуально контролировать правильность подключения, наличие оголённого участка провода и глубину ввода. Также стоит отметить наличие специальных технологических отверстий для проверки напряжения без разборки соединителя. Это особенно важно при обслуживании и диагностике цепей. Внутри корпуса часто применяются клеммы из меди с покрытием, устойчивым к окислению. Используемый пластик сертифицирован для работы в условиях высокой температуры и не поддерживает горение.

Области применения соединителей WAGO для сращивания

Соединители широко применяются в различных отраслях благодаря универсальности и простоте использования. Ниже перечислены типовые области применения:

• Монтаж электрических цепей в жилых домах и квартирах;
• Организация разводки в распределительных коробках;
• Сращивание кабелей в электромонтажных шкафах;
• Соединение проводов внутри осветительных систем;
• Подключение розеток, выключателей, датчиков;
• Быстрая коммутация при тестировании электрических схем;
• Электроснабжение в контейнерных и модульных зданиях;
• Монтаж в автомобилях, прицепах, морском и железнодорожном транспорте;
• Подключение клеммных групп внутри щитов автоматики;
• Использование в системах «умный дом» и распределённых контроллерах.

Таким образом, соединители WAGO для сращивания проводов представляют собой надёжное, современное и эффективное решение для электромонтажа как в бытовых, так и в промышленных условиях. Благодаря продуманной конструкции, пружинной технологии зажима и высокой технологической надёжности, эти изделия обеспечивают безопасное и стабильное соединение проводников различных типов. Простота установки, универсальность и возможность повторного использования делают их незаменимыми в арсенале монтажника, проектировщика и инженера.
