Мгновенное и прочное соединение многожильных проводов — только WAGO

Системы соединений WAGO давно зарекомендовали себя как эталон надежности, удобства и безопасности в сфере электротехнических и автоматизированных решений. Одной из ключевых особенностей этой продукции является возможность подключения проводников различных типов, включая как одножильные, так и многожильные кабели. Особенно важное значение в современном монтажном и промышленном оборудовании имеют многожильные провода, которые обеспечивают гибкость, стойкость к вибрациям и удобство в эксплуатации.

Технические характеристики клемм WAGO для многожильных проводов

Поддержка гибких многожильных проводов реализована в большинстве актуальных серий WAGO, включая 221, 222, 2273, 243, 773 и ряд других. Ниже представлены основные технические параметры и требования для подключения многожильных проводников:

• Номинальное напряжение: до 450 В (в зависимости от модели);
• Максимальный ток: до 32 А (в зависимости от сечения и конструкции клеммы);
• Поддерживаемое сечение многожильного провода: от 0.08 до 4 мм2;
• Материал контактной группы: электролитическая медь с защитным покрытием (чаще всего олово или никель);
• Рабочая температура: от -35 C до +85 C, кратковременно — до +105 C;
• Тип подключения: пружинная технология с нажимным рычагом или самозажимной механизм;
• Поддержка многожильных проводов с лужением или без, с наконечниками или в "чистом" виде.

Принцип работы соединения с многожильным проводом

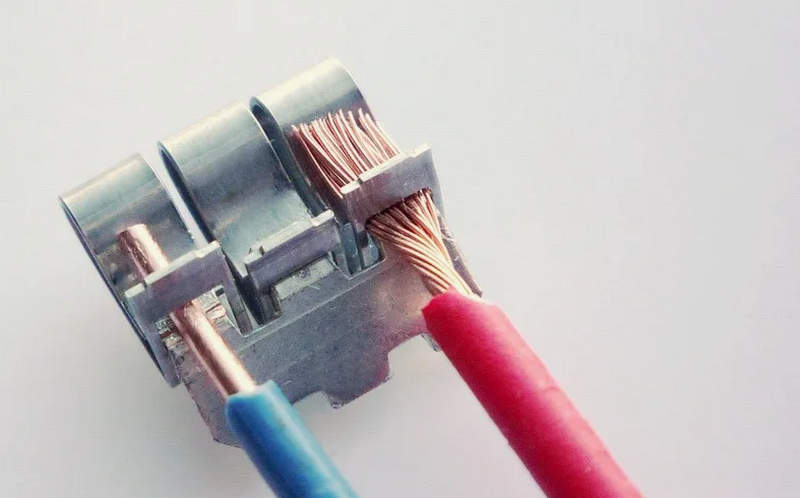

Суть технологии подключения многожильных проводов в клеммах WAGO заключается в использовании инновационных пружинных зажимов. Применяется так называемый "CAGE CLAMP" или его разновидности, такие как "Push-in CAGE CLAMP" и "Push-wire", в зависимости от серии клемм. Для подключения достаточно поднять рычаг (в моделях с открывающимся зажимом), вставить многожильный провод в гнездо и опустить рычаг. Пружина зажимает жилы равномерно, создавая прочный и надежный электрический контакт. В моделях без рычага (например, серия 2273) подключение осуществляется путём прямого введения подготовленного провода в клемму до щелчка, при этом встроенный механизм захвата обеспечивает автоматическое зажатие. Важно отметить, что для многожильных проводов критически важно обеспечивать хорошую плотность прилегания всех жил к контактной группе. Рекомендуется использование обжимных наконечников типа втулочных (НШВИ), особенно в ответственных или вибронагруженных участках.

Режимы работы и эксплуатационные нюансы

При эксплуатации клемм WAGO с многожильными проводами можно выделить несколько характерных режимов работы:

• Статическое соединение — классический режим, при котором соединение остается неизменным в течение длительного времени. Такой режим используется, например, в распределительных коробках или силовых щитах.
• Динамическое соединение — предусматривает возможное частое переподключение, замену кабеля или смену топологии. Для такого режима особенно хорошо подходят клеммы с рычажками, так как они позволяют многократное открытие/закрытие контакта без потери качества.
• Виброустойчивое соединение — используется в транспортных системах, промышленной автоматике и оборудовании с подвижными элементами. Благодаря пружинной технологии зажима многожильные провода не ослабевают со временем, в отличие от винтовых соединений.
• Температурно-нагруженное соединение — в условиях повышенных токов или внешнего нагрева важно учитывать характеристики термической стойкости. Клеммы WAGO допускают значительное тепловое расширение проводников без разрушения контактной зоны, благодаря пружинной компенсации.

Преимущества использования многожильных проводов в системах WAGO

Выбор в пользу многожильных проводов и систем WAGO обеспечивает несколько важных эксплуатационных преимуществ:

• Гибкость — особенно важна при монтаже в ограниченных пространствах, а также при прокладке кабеля в гофре или по сложным траекториям;
• Вибростойкость — многожильные кабели вместе с пружинными зажимами устойчивы к микросмещениям и расшатыванию;
• Минимальная подготовка — достаточно зачистить провод или обжать наконечник, не требуется лужение или пайка;
• Универсальность — к одной и той же клемме можно подключать одножильные и многожильные провода одновременно;
• Безопасность — отсутствие оголённых токоведущих частей, высокая степень удержания жилы в клемме;
• Долговечность — стабильность контакта в течение всего срока службы системы без необходимости подтягивания или обслуживания.

Типы многожильных проводов, совместимых с клеммами WAGO

Системы WAGO рассчитаны на использование широкого спектра гибких проводников:

• ПВ3 — классический многожильный монтажный провод;
• МКЭШ — экранированный гибкий кабель для промышленной автоматики;
• ШВВП — плоский шнур для бытового применения;
• СИП — самонесущий изолированный провод (в ограниченных сериях WAGO для наружных работ);
• Провод с лужеными жилами — особенно удобен для Push-wire систем.

Также допускается использование проводов с обжатыми наконечниками (НШВИ, НКИ), что значительно повышает надежность контакта и облегчает монтаж.

Особенности конструкций клемм WAGO для многожильных проводов

Компания WAGO внедрила ряд инновационных решений, обеспечивающих максимальную совместимость и удобство использования многожильных проводников. Например:

• В серии WAGO 221 применены широкие зажимные камеры, позволяющие надежно удерживать даже рыхлые жилы;
• Корпуса выполнены из термостойкого поликарбоната, устойчивого к УФ-излучению и химическим веществам;
• Прозрачная крышка позволяет визуально контролировать положение проводника внутри клеммы;
• Широкие контактные зоны обеспечивают низкое переходное сопротивление и эффективный теплоотвод;
• Каждая клемма имеет маркировку и отверстия для тестирования, что удобно при наладке и обслуживании.

Области применения

Многожильные соединения на базе WAGO находят применение в различных отраслях:

• Щитовое оборудование и распределительные коробки в зданиях;
• Системы автоматизации и управления (ПЛК, датчики, исполнительные механизмы);
• Осветительные системы — особенно в светодиодных и модульных панелях;
• Транспорт и подвижной состав (метрополитен, ж/д вагоны, электробусы);
• Станкостроение и машиностроение — коммутация датчиков и исполнительных узлов;
• Системы «Умный дом» — подключение модулей, реле, приводов и контроллеров.

Таким образом, использование многожильных проводов в соединительных клеммах WAGO представляет собой идеальное сочетание гибкости, надежности и простоты. Технология пружинного зажима, реализованная в продукции компании, позволяет максимально упростить процесс монтажа, повысить устойчивость к внешним воздействиям и обеспечить стабильную работу электрических цепей в любых условиях. Грамотное применение клемм WAGO с многожильными проводниками открывает широкие возможности как в бытовом, так и в промышленном сегменте.
