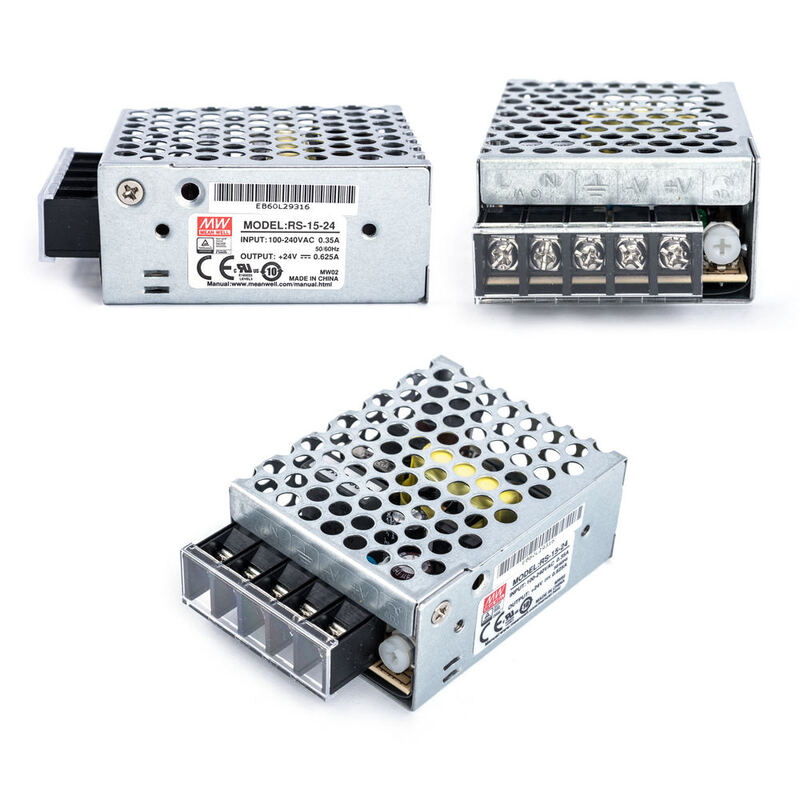

MEAN WELL RS 15 24: Высокая эффективность в компактном корпусе

Компания Mean Well является одним из ведущих производителей источников питания и электрических компонентов для различных отраслей промышленности, а также для бытовых и коммерческих нужд. Модель RS-15-24 представляет собой одноканальный импульсный источник питания от компании Mean Well, предназначенный для преобразования переменного напряжения сети в стабильное постоянное напряжение 24 В при максимальной мощности до 15 Вт.

Технические параметры и особенности устройства

Основные характеристики источника питания RS-15-24 включают:

• Входное напряжение: переменный ток в диапазоне от 90 до 264 В, что делает устройство совместимым с глобальными стандартами электросетей.
• Выходное напряжение: постоянное 24 В.
• Максимальная мощность: 15 Вт.
• Ток на выходе: 0.625 А при 24 В.
• Эффективность: до 85%.
• Размеры: 90 x 55 x 30 мм (длина x ширина x высота).
• Рабочая температура: от -20C до +60C (при уменьшении мощности при температуре выше 50C).

Особенности конструкции и функциональности:

• Компактные размеры. Одной из главных особенностей модели является компактность. Устройство выполнено в небольшом корпусе, что облегчает его интеграцию в ограниченные пространства.
• Широкий диапазон входных напряжений. Работая с входными напряжениями от 90 В до 264 В, RS-15-24 подходит для использования в разных странах с различными стандартами электроснабжения.
• Высокая эффективность. Эффективность преобразования составляет до 85%, что позволяет минимизировать потери энергии и повысить общую экономичность устройства.
• Низкий уровень шума и теплоотдачи. Устройство отличается низким уровнем шума, что является важным фактором при применении в чувствительных к шуму системах, таких как медицинские устройства или системы автоматизации зданий.

Области применения

RS-15-24 применяется в различных областях, включая:

• Системы освещения. Источник питания может использоваться для питания светодиодных ламп и других устройств, работающих на 24 В. Это делает его подходящим для домашних, коммерческих и промышленных решений.
• Питание измерительных приборов. Также используется для питания различных приборов и оборудования, требующих стабильного напряжения, таких как измерители и тестеры.
• Промышленность. В производственных условиях RS-15-24 применяется для питания небольших устройств, таких как камеры видеонаблюдения, системы безопасности, системы контроля и управления.

Монтаж и установка

Монтаж и установка источника питания Mean Well RS-15-24 (модель на 24 В, 15 Вт) включают несколько ключевых этапов, которые важно выполнить с соблюдением всех стандартов безопасности. Вот основные шаги для установки этого устройства:

• Проверьте комплектацию. Убедитесь, что у вас есть сам источник питания и необходимые компоненты для монтажа (например, крепежные элементы).
• Оцените место установки. Убедитесь, что место установки соответствует всем требованиям по вентиляции и доступу. Устройство должно быть установлено в хорошо вентилируемом месте, чтобы избежать перегрева.
• Отключите питание. Перед подключением обязательно отключите электрическое питание, чтобы избежать поражения электрическим током.
• Подключите входное напряжение. На модели RS-15-24 входное напряжение составляет 90–264 В переменного тока. Проверьте, чтобы сеть соответствовала этим значениям.
• Используйте соответствующие кабели. Для безопасного подключения используйте кабели, которые соответствуют требуемой мощности и номинальному напряжению.
• Подключите нагрузку. На выходе устройства клеммы обозначены как V+ (положительный) и V- (отрицательный).
• Подключите положительный провод (V+) к положительному контакту вашей нагрузки.
• Подключите отрицательный провод (V-) к отрицательному контакту.
• Установите устройство на монтажную поверхность. Устройство имеет крепежные отверстия для установки на стену или в монтажную панель. Используйте подходящие винты и крепежные элементы для надежного крепления.
• Подключите питание. Включите питание источника питания.
• Проверьте выходное напряжение. Используйте мультиметр, чтобы убедиться, что на выходе устройства действительно присутствует 24 В (±1%) постоянного тока.
• Проверьте работу нагрузки. Подключите нагрузку и проверьте ее работу, чтобы удостовериться, что питание стабильное и достаточное.

В целом, Mean Well RS-15-24 является примером высококачественного и надежного устройства, которое находит широкое применение в различных сферах, таких как освещение, автоматизация, безопасность и промышленность. Его компактные размеры, высокая эффективность, защита от перегрузок и доступная цена делают его отличным выбором для обеспечения стабильного питания для различных низковольтных систем. С учетом всех своих характеристик, RS-15-24 продолжает оставаться одним из наиболее популярных решений для тех, кто ищет надежные и эффективные источники питания.
