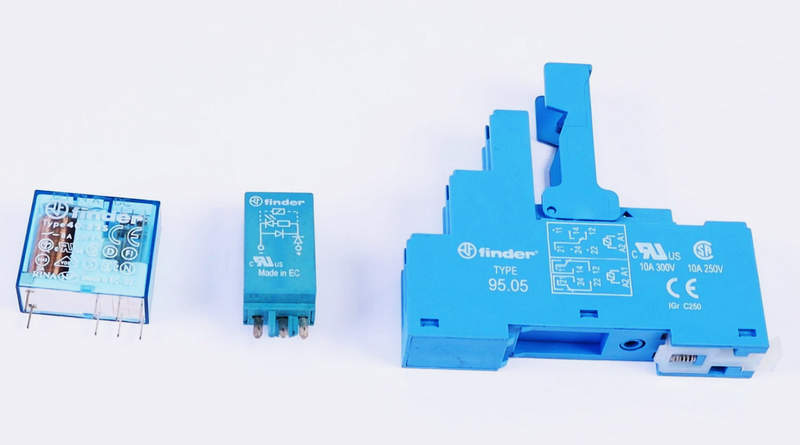

Максимальное удобство подключения с колодкой Finder 95.05

Релейная техника активно используется во множестве промышленных, энергетических и автоматизированных систем, где надежность коммутационных соединений имеет ключевое значение. Для удобного монтажа, замены и подключения реле применяются специальные релейные колодки — контактные базы, предназначенные для размещения реле с возможностью быстрого подключения к электрической цепи. Одной из таких популярных моделей является колодка Finder 95.05. Данный компонент широко используется совместно с серией промежуточных реле Finder 40.52 и другими совместимыми реле на 2 переключающих контакта.

Технические характеристики колодки Finder 95.05

Колодка Finder 95.05 представляет собой DIN-монтажную розетку (цоколь) с пружинными или винтовыми клеммами, выполненную из прочного изоляционного материала. Ниже представлены ее основные параметры:

• Номинальное напряжение изоляции: 250 В AC/DC;
• Номинальный ток нагрузки: до 10 А;
• Количество клемм: 8 + 2 (общий и управляющий контакт);
• Тип подключения: винтовые зажимы (в большинстве модификаций), с возможностью подключения проводов сечением до 2,5 мм2;
• Совместимость: реле Finder 40.52 и аналогичные модели с двумя переключающими контактами (2PDT);
• Материал корпуса: термостойкий полимер, устойчивый к воспламенению, с высокой диэлектрической прочностью;
• Монтаж: на DIN-рейку 35 мм (стандарт EN 60715) или на монтажную панель через отверстия;
• Наличие маркировки: поле для надписей, цветные обозначения контактов;
• Дополнительные элементы: возможность установки модуля индикации, защитной RC-цепи, варистора, диода или комбинаций этих компонентов;
• Рабочая температура: от -40C до +70C;
• Стандарты: соответствует международным нормам IEC и EN, обладает сертификатами качества, включая UL, VDE и другие.

Особенности конструкции и исполнения

Колодка Finder 95.05 отличается продуманной и универсальной конструкцией. Её корпус выполнен из негорючего полимера, устойчивого к ультрафиолетовому излучению, высокой температуре и механическим повреждениям. Клеммные зажимы оснащены качественными пружинами и винтовыми контактами, обеспечивающими надежную фиксацию проводов и устойчивый контакт на протяжении всего срока службы. Важной конструктивной особенностью является наличие двух отдельных каналов подключения: один предназначен для управляющей цепи катушки реле, второй — для коммутации силовой нагрузки. Это упрощает разводку и снижает вероятность ошибочного подключения. В зависимости от модификации (например, Finder 95.05.0.024 или 95.05.0.230), колодка может комплектоваться различными модулями защиты от перенапряжений, индикации срабатывания или диодными модулями обратной полярности. В корпус встроены направляющие для установки модулей (таких, как 99.02, 99.80), позволяющие гибко адаптировать колодку под задачи конкретного проекта. Некоторые модификации позволяют применение мостовых соединений (jumper bars) для объединения нескольких колодок по сигнальной или управляющей шине.

Режимы работы и варианты подключения

Колодка Finder 95.05 работает в составе релейной системы, обеспечивая электрическое и механическое соединение между реле и остальной схемой управления или нагрузки. Режимы работы определяются характеристиками установленного в колодку реле. Основной режим — коммутация контактов при подаче напряжения на управляющую катушку, при этом колодка обеспечивает:

• Надежное соединение катушки с источником питания (обычно DC 24 В или AC 230 В);
• Подключение переключающих контактов реле к исполнительной цепи или цепи управления;
• Защиту от перегрева и искрения при помощи дополнительных модулей гашения;
• Быструю замену реле без отключения всей линии, благодаря винтовым клеммам и модульной архитектуре.

Возможны следующие варианты подключения:

• Катушку реле подключают к контактам A1 и A2 (в зависимости от полярности и типа напряжения).
• Выходные контакты — к клеммам 11, 12, 14 (один переключающий контакт) и 21, 22, 24 (второй переключающий контакт).
• Возможно параллельное соединение с другими колодками через специальные перемычки.
• Колодка легко снимается и устанавливается на DIN-рейку, обеспечивая быстрый монтаж.

Принципы работы в составе релейной системы

Работа колодки Finder 95.05 тесно связана с установленным в ней реле. При подаче управляющего напряжения на катушку реле (через клеммы A1 и A2), происходит срабатывание: подвижный якорь замыкает или размыкает пары контактов. Колодка, в свою очередь, обеспечивает:

• Электрическую проводимость между клеммами и контактами реле;
• Механическую фиксацию и точную посадку реле в гнездо;
• Возможность быстрой замены реле без вмешательства в проводку;
• Дополнительную защиту за счет установки модулей подавления перенапряжений, варисторов или RC-цепей.

Таким образом, колодка играет не просто роль переходника, а выступает полноценным элементом надежного релейного соединения, влияющим на стабильность, электробезопасность и ремонтопригодность всей системы.

Применение колодки Finder 95.05

Благодаря своей универсальности, колодка 95.05 активно используется в различных отраслях промышленности и автоматизации. Среди типовых направлений применения:

• Панели управления промышленным оборудованием;
• Системы освещения и автоматизации зданий;
• Станки с ЧПУ и промышленная автоматика;
• Лифтовые установки и системы подъема;
• Шкафы управления HVAC-системами;
• Щитовые распределительные устройства;
• Автоматизация производственных линий.

Таким образом, колодка Finder 95.05 — это проверенное и надежное решение для построения систем управления на базе реле. Её конструкция учитывает требования промышленной эксплуатации, а универсальность и доступность делают её идеальным выбором для широкого круга применений. Благодаря совместимости с модулями индикации и защиты, а также удобству монтажа, она обеспечивает не только функциональность, но и безопасность системы.
