Максимальная точность тайминга с реле Finder 85.04

В системах промышленной автоматики, освещения, системах ОВКВ (отопление, вентиляция, кондиционирование и водоснабжение), а также в широком спектре бытовых и коммерческих решений часто требуется управление временными задержками или повторяющимися циклами включения/выключения нагрузки. Для решения этих задач применяются реле времени, и одно из востребованных решений на рынке — это устройство Finder 85.04. Данный модуль относится к линейке многофункциональных реле времени Finder серии 85, отличающихся высокой надежностью, широкими возможностями настройки и простотой интеграции в различные системы управления.

Развернутые технические характеристики

Реле Finder 85.04 представляет собой электронное многофункциональное устройство, выполненное в компактном корпусе шириной 17,5 мм, что позволяет устанавливать его на DIN-рейку в распределительных шкафах без значительного увеличения занимаемого пространства. Характеристики данного реле:

• Номинальное напряжение питания: 12...240 В AC/DC (в зависимости от исполнения);
• Диапазон временных задержек: от 0,05 секунды до 100 часов, с возможностью выбора различных диапазонов;
• Тип выхода: один релейный переключающий контакт (1CO);
• Коммутационная способность контакта: до 16 А при 250 В AC (AC1);
• Потребляемая мощность: порядка 1,2 Вт;
• Гальваническая изоляция между входом и выходом: ≥ 2,5 кВ;
• Диапазон рабочих температур: от –20 C до +50 C;
• Способ монтажа: на DIN-рейку EN 60715 (35 мм);
• Тип клемм: винтовые, с возможностью подключения проводников сечением до 2,5 мм2;
• Механический ресурс: более 30 миллионов циклов переключения;
• Электрический ресурс: до 100 000 циклов при номинальной нагрузке.

Режимы работы

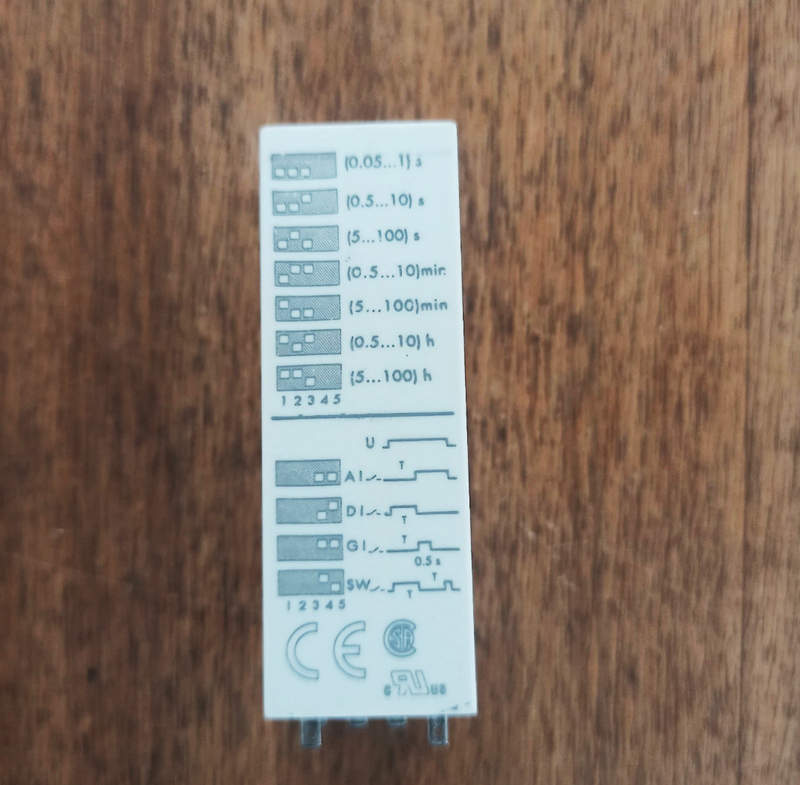

Реле Finder 85.04 обладает многофункциональностью, что делает его универсальным решением для различных приложений. На его передней панели размещен селектор режимов и переменный резистор для установки временных параметров. В зависимости от модификации, устройство может поддерживать до 8 или 10 различных временных функций. Наиболее часто используемые режимы:

• Режим задержки включения (ON-delay) — задержка подачи напряжения на выход после получения управляющего сигнала.
• Режим задержки выключения (OFF-delay) — выход остается активным определенное время после исчезновения управляющего сигнала.
• Интервальный режим (Impulse ON/OFF) — короткий импульс формирует интервал с заданной длительностью, независимо от длительности входного сигнала.
• Режим циклический (Flasher) — реле работает в виде генератора: включает и выключает выход с заданным периодом, создавая мигающее действие.
• Режим однократной задержки (Single shot) — один цикл работы по заданному времени при срабатывании входа.
• Режим старт/стоп — последовательность включения/выключения осуществляется нажатием на кнопку с фиксацией логики работы.
• Режим управления с началом от отключения сигнала — задержка срабатывания начинается после исчезновения входного напряжения.
• Режим задержки с триггером — выход срабатывает после задержки, только при повторной активации сигнала.

Выбор режимов осуществляется с помощью селектора с буквенными обозначениями на корпусе (например, A, B, C и т.д.). Это позволяет быстро адаптировать устройство под конкретную задачу без необходимости перепрошивки или применения внешних устройств.

Принцип работы

Основной принцип работы реле времени Finder 85.04 основан на замыкании или размыкании выходного контакта после определенного временного интервала, задаваемого пользователем. Управление осуществляется через подачу управляющего сигнала на вход реле. После получения сигнала устройство начинает отсчет заданного времени с помощью встроенного электронного таймера, реализованного на основе кварцевой стабилизации и цифровой логики, что обеспечивает высокую точность временных интервалов. Реле оборудовано схемой гальванической развязки между входом управления и выходной цепью, что повышает электробезопасность и позволяет использовать его в системах с различным уровнем потенциалов. Кроме того, встроенный светодиодный индикатор отображает текущее состояние выхода, что удобно при наладке и диагностике. Реле времени Finder 85.04 не требует отдельного пускателя или логического контроллера для выполнения базовых временных функций, и может работать автономно, что особенно ценно в распределенных системах.

Реле Finder 85.04 заключено в прочный корпус из негорючего пластика, с высокой степенью защиты от внешних воздействий. Благодаря стандартной ширине 17,5 мм и возможности крепления на DIN-рейку, устройство легко встраивается в существующие электротехнические шкафы. Панель управления располагается на лицевой части, и включает два регулятора: один отвечает за выбор временного диапазона (например, от 0,1 с до 1 ч), второй — за установку конкретного времени в пределах диапазона. Также имеется поворотный переключатель для выбора режима работы и кнопка тестирования (у некоторых исполнений), что удобно при проверке схемы до ввода в эксплуатацию. Встроенные элементы защиты от перенапряжений и короткого замыкания повышают устойчивость реле в условиях нестабильных сетей.

Области применения

Универсальность реле Finder 85.04 обеспечивает его применение в самых разных сферах:

• Автоматизация освещения — задержка выключения после ухода человека (например, в подъездах, коридорах);
• Системы вентиляции и отопления — запуск вытяжки или вентилятора с задержкой по включению/выключению;
• Промышленная автоматика — управление пуском/остановом оборудования в технологических циклах;
• Лифтовое и эскалаторное оборудование — реализация временных интервалов перед запуском;
• Охранные и пожарные системы — временная задержка для срабатывания сигнализации;
• Бытовые установки — задержка включения бытовой техники, насосов, моторов и пр.

Таким образом, реле времени Finder 85.04 — это многофункциональное и надежное устройство, предназначенное для реализации временных логик управления в системах автоматики, освещения, вентиляции, безопасности и других приложениях. Благодаря универсальному питанию, простоте настройки и широкому функционалу, оно находит применение как в промышленных, так и в бытовых задачах.
