Максимальная точность измерений с реле 72.01 от Finder

Реле контроля уровня жидкости Finder 72.01 представляет собой специализированное устройство, предназначенное для автоматического контроля уровня различных жидкостей в резервуарах, баках, колодцах и других емкостях. Это реле обеспечивает управление насосами, клапанами и сигнализацией в зависимости от текущего уровня жидкости, тем самым предотвращая перелив или сухой ход оборудования. Используется в бытовых, промышленных и инфраструктурных системах автоматизации, где требуется высокая надежность и безопасность управления. Модель 72.01 входит в серию реле контроля уровня от итальянского производителя Finder, широко известного своими надежными и долговечными компонентами автоматики. Устройство отличается универсальностью, простотой монтажа и гибкостью настройки, что делает его популярным выбором в системах водоснабжения, канализации, охлаждения и технологического контроля.

Технические характеристики

Ниже приведены ключевые параметры реле Finder 72.01:

• Номинальное напряжение питания: 24 В AC/DC или 230 В AC (в зависимости от варианта исполнения);
• Диапазон рабочих температур: от –20 до +50 C;
• Максимальный ток коммутируемой нагрузки: 8 А при 250 В AC (резистивная нагрузка);
• Конфигурация контактов: 1 переключающий контакт (SPDT);
• Тип монтажа: на DIN-рейку 35 мм (стандарт EN 60715);
• Потребляемая мощность: менее 1,5 ВА;
• Работа с зондами: до 3 зондов (верхний, нижний и общий);
• Выходной контакт: электромеханическое реле;
• Индикация состояния: светодиоды на передней панели (питание, сработавшее реле, уровень жидкости);
• Материал корпуса: термопластик, устойчивый к нагреву и воздействию влаги;
• Габаритные размеры: ширина 17,5 мм, высота и глубина совместимы с другими модульными устройствами Finder.

Особенности конструкции устройств

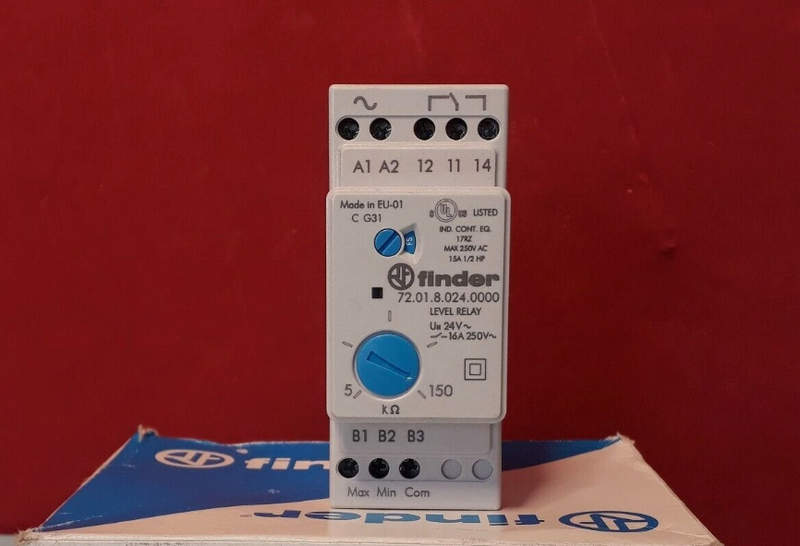

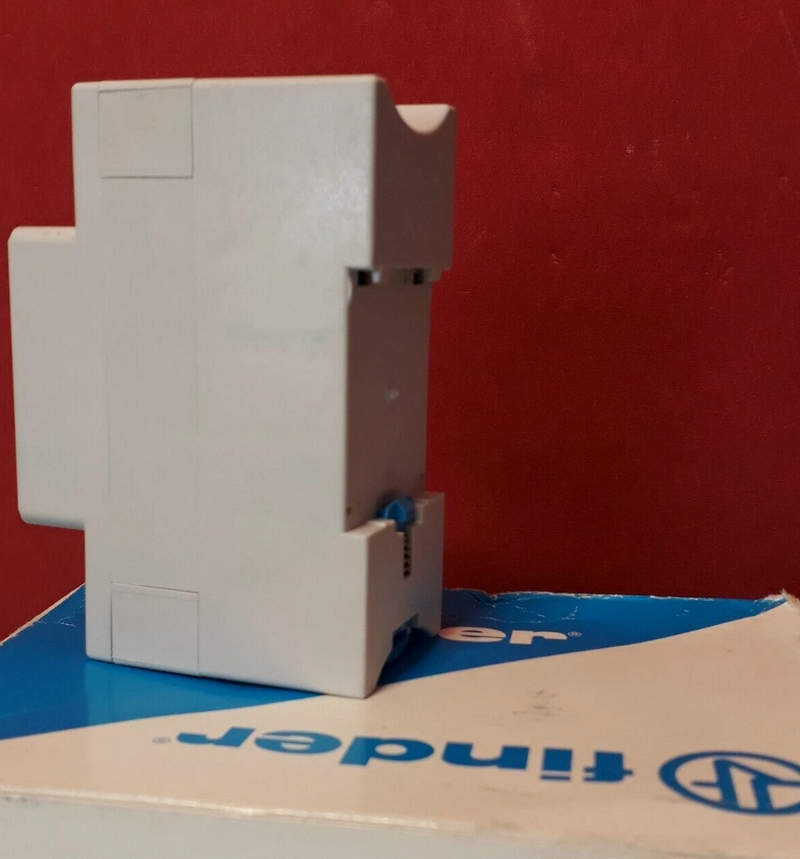

Реле Finder 72.01 разработано в виде узкого модуля шириной 17,5 мм, что позволяет устанавливать его в распределительные щиты с высокой плотностью оборудования. Устройство выполнено в корпусе из негорючего термопластика, устойчивого к воздействию влаги и химически нейтральных жидкостей. На лицевой панели расположены светодиодные индикаторы, позволяющие визуально контролировать состояние питания и срабатывания реле. Для работы реле используется подключение трех электродов-зондов: общего (общий потенциал), верхнего и нижнего. Эти электроды опускаются в контролируемую емкость. При достижении определенного уровня жидкости электрическая цепь между зондами замыкается (или размыкается), что фиксируется входной частью реле. Далее срабатывает выходной релейный контакт, который замыкает или размыкает цепь управления насосом, клапаном или сигнальным устройством. Реле может работать как в режиме наполнения, так и в режиме опорожнения. Пользователь выбирает необходимый режим при помощи конфигурационных переключателей или перемычек внутри устройства (в зависимости от модификации).

Режимы работы

Реле контроля уровня 72.01 Finder поддерживает два основных режима:

• Режим наполнения. В этом режиме устройство управляет подачей жидкости в емкость. Когда уровень жидкости снижается до нижнего электрода (нижний уровень), реле включает насос или клапан, подающий жидкость. После того как уровень достигает верхнего зонда, подача прекращается. Таким образом обеспечивается поддержание уровня в заданном диапазоне.
• Режим опорожнения. В данном режиме реле управляет удалением жидкости из емкости. Когда уровень достигает верхнего зонда (верхний уровень), включается насос на откачку. После понижения уровня до нижнего электрода насос выключается. Это защищает оборудование от "сухого хода" и поддерживает заданный уровень жидкости.
• Дополнительно реле может быть настроено на работу с автоматическим восстановлением и задержками включения/отключения, чтобы избежать частых переключений при неустойчивом уровне.

Принцип работы

Принцип действия реле Finder 72.01 основан на измерении проводимости жидкости между электродами-зондами. Когда жидкость (обычно вода или раствор с определенной электропроводностью) контактирует с двумя электродами, возникает замыкание цепи. Сигнал с электродов поступает на входную часть устройства, где фиксируется срабатывание на заданном уровне. Если проводимость жидкости недостаточна (например, при контроле уровня дистиллированной воды), в цепь может быть включен усилитель или используется режим чувствительности, который можно настроить на передней панели прибора. После обработки сигнала логика устройства включает или отключает реле в зависимости от текущего режима (накачка или слив). Контакт реле, в свою очередь, управляет внешним исполнительным устройством – насосом, электромагнитным клапаном или сигнальным модулем. Важно отметить, что работа устройства зависит от качества заземления и устойчивости сигнала. Чтобы избежать ложных срабатываний, производитель рекомендует использовать экранированные кабели и не размещать их рядом с силовыми линиями.

Области применения

Реле Finder 72.01 применяется в следующих сферах:

• Водоснабжение и водоотведение;
• Уровневой контроль в резервуарах систем отопления и охлаждения;
• Насосные станции бытового и промышленного назначения;
• Автоматизация ирригационных установок;
• Контроль уровня в емкостях с технологическими жидкостями;
• Системы пожаротушения с водяными баками;
• Пищевые и фармацевтические производства (при использовании совместимых материалов зондов);
• Станции фильтрации и очистки воды.

Таким образом, реле Finder 72.01 является функциональным, компактным и универсальным решением для систем контроля уровня жидкости. Оно легко интегрируется в автоматизированные процессы, позволяет надёжно управлять насосами и предотвращать аварийные ситуации, связанные с переливом или сухим ходом. Благодаря простоте настройки, индикации и прочной конструкции, это реле остается одним из предпочтительных решений в бытовых и промышленных установках.
