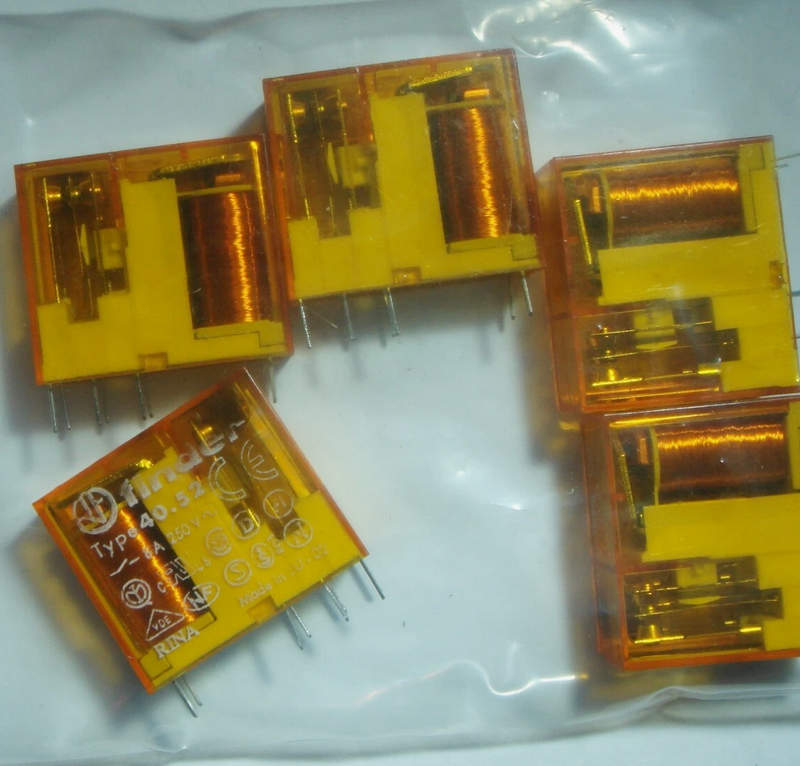

Максимальная стабильность коммутации с реле Finder 40.52 24В DC

Реле Finder серии 40.52 с напряжением управления 24 В DC представляет собой универсальное миниатюрное электромагнитное реле, предназначенное для широкого применения в промышленной автоматике, бытовых и коммерческих системах управления. Компактные габариты, высокая надёжность и универсальность подключения делают модель 40.52 одной из самых популярных в своём классе. Реле может использоваться для коммутации различных типов нагрузок, а его конструкция позволяет осуществлять изоляцию сигнальных цепей от силовых, обеспечивая безопасность и надёжность работы.

Технические характеристики

Реле Finder 40.52 24В DC обладает следующими основными параметрами:

• Тип реле: электромагнитное, промежуточное;
• Серия: 40.52;
• Количество переключающих групп: 2 (двойной перекидной контакт — 2PDT);
• Номинальный ток контактов: до 8 А на каждый контакт;
• Коммутационное напряжение: до 250 В AC;
• Тип катушки: постоянного тока (DC);
• Номинальное напряжение катушки: 24 В DC;
• Сопротивление катушки: порядка 650 Ом (может варьироваться в зависимости от исполнения);
• Мощность катушки: около 0,9 Вт;
• Материал контактов: AgNi (серебро-никель) или AgSnO2 (серебро-диоксид олова) — зависит от варианта исполнения;
• Изоляция между катушкой и контактами: ≥ 6 мм (удовлетворяет требованиям безопасного разделения);
• Срок службы механический: до 10 миллионов операций;
• Срок службы электрический: до 100 000 коммутаций при номинальной нагрузке;
• Температурный диапазон работы: от –40C до +85C;
• Монтаж: в розетку с типом 95.05, 95.75 и аналогичными, либо на печатную плату (в зависимости от версии);

Индикация и защита: возможно наличие светодиодного индикатора и встроенного диода защиты (в зависимости от модификации, например, с кодом 9.024.0000 — без встроенного диода, с кодом 9.024.3000 — с защитным диодом и светодиодом).

Особенности конструкции

Реле Finder 40.52 с катушкой на 24 В постоянного тока представляет собой компактный модуль, в основе которого находится электромагнитный механизм с подвижным якорем. Катушка, при подаче на неё постоянного тока, создаёт магнитное поле, притягивающее якорь и замыкающее контакты. Два перекидных контакта обеспечивают возможность управления как замыканием, так и размыканием цепей. Контактная система рассчитана на работу с переменным и постоянным током. За счёт серебряных сплавов контакты отличаются высокой стойкостью к искрению и деградации, что увеличивает срок службы реле. Подвижная часть механизма надёжно возвращается в исходное положение за счёт возвратной пружины после снятия управляющего сигнала. Катушка реле выполнена с хорошей термической устойчивостью, имеет защиту от перенапряжений и наводок в виде возможного встроенного диода. Светодиодный индикатор (если предусмотрен в модификации) визуально показывает наличие управляющего сигнала. Корпус из термостойкого пластика обеспечивает защиту от пыли, вибраций и механических повреждений, а посадочные размеры соответствуют европейским стандартам, что упрощает установку и замену.

Режимы работы

Реле Finder 40.52 24В DC функционирует в следующих режимах:

• Нормально разомкнутый (NO): при отсутствии управляющего напряжения контакты остаются разомкнутыми. При подаче сигнала они замыкаются, обеспечивая подачу напряжения на нагрузку.
• Нормально замкнутый (NC): в исходном состоянии контакты замкнуты. При срабатывании реле происходит размыкание цепи.
• Импульсный режим: реле кратковременно включается при наличии импульса на катушке (при соответствующей схеме), обеспечивая кратковременное переключение нагрузки.
• Режим удержания: реле остаётся во включённом состоянии до тех пор, пока сохраняется напряжение на катушке.
• Режим коммутации DC/AC нагрузки: в зависимости от типа нагрузки, реле может переключать как постоянный ток (при соответствующих ограничениях по току), так и переменный до 250 В.

Принцип работы

Принцип действия реле Finder 40.52 с катушкой на 24 В DC основан на электромагнитной индукции и механическом замыкании контактов. Когда на управляющую катушку подаётся напряжение 24 В, в ней создаётся магнитное поле, которое втягивает подвижный якорь внутрь реле. Этот якорь механически связан с контактной группой, которая изменяет своё состояние — замыкая или размыкая электрические цепи. При отключении питания на катушке магнитное поле исчезает, возвратная пружина возвращает якорь и контакты в исходное положение. Таким образом, реле осуществляет физическое переключение электрических цепей без прямой связи между управляющей и силовой частью. Если в модификации предусмотрен защитный диод, он ограничивает обратный выброс напряжения, возникающий при отключении индуктивной катушки, что важно для защиты управляющей электроники от перегрузки. Светодиод, встроенный параллельно катушке, обеспечивает визуальную индикацию срабатывания реле.

Области применения

Реле Finder 40.52 24В DC применяется в самых разных сферах:

• Промышленная автоматизация и машиностроение;
• Системы управления освещением и вентиляцией;
• Панели управления и распределительные шкафы;
• Автоматизированные системы контроля и сигнализации;
• Программаторы и устройства на базе ПЛК;
• Оборудование с логикой включения/выключения;
• Переходные интерфейсы между слаботочными сигналами и силовыми нагрузками;
• Оборудование гражданского и коммерческого строительства;
• Контроль температуры, давления, уровня в различных системах.

Таким образом, реле Finder 40.52 на 24 В постоянного тока является надёжным и универсальным решением для широкого круга задач, связанных с коммутацией и управлением электрическими цепями. Простая конструкция, высокая надёжность, гибкость в установке и разнообразие вариантов исполнения делают это реле востребованным в промышленной автоматике, инженерных системах и приборостроении.
