Максимальная скорость подключения с самозажимными клеммами WAGO

Самозажимные клеммы WAGO представляют собой инновационное решение в области электротехнических соединений, значительно упростившее процесс монтажа проводки как в бытовых, так и в промышленных условиях. Благодаря своей конструкции, они позволяют выполнять надёжные, безопасные и быстросъёмные соединения проводников без использования инструментов. Простота использования, универсальность и надежность сделали эти клеммы стандартом в современной электротехнике и автоматизации.

Технические характеристики

Самозажимные клеммы WAGO представлены в широком диапазоне вариантов исполнения. Общие характеристики зависят от конкретной серии и модели, но можно выделить базовые параметры:

• Номинальное напряжение: до 450 В;
• Номинальный ток: до 32 А (в зависимости от модели);
• Диапазон сечений проводников: от 0,08 до 6 мм2;
• Поддерживаемые типы проводников: одножильные, многожильные, гибкие (с наконечником и без);
• Температурный диапазон эксплуатации: от -35 до +85 C;
• Материалы корпуса: поликарбонат, полиамид, стойкий к УФ и воздействию масел;
• Материал токоведущих частей: медь с гальваническим покрытием (олово/никель);
• Класс защиты: IP20 (в стандартном исполнении);
• Способы монтажа: на DIN-рейку, с возможностью крепления в распределительной коробке, на монтажной панели;
• Способы маркировки: цветовая индикация, надписи, возможность установки маркировочных элементов.

Принцип работы самозажимных клемм

Основным рабочим элементом самозажимной клеммы WAGO является пружинный механизм, который обеспечивает надёжную фиксацию проводника внутри контактной зоны. При вставке провода внутрь клеммы, пользователь взаимодействует с зажимом – либо с помощью подвижного флажка (рычажка), либо посредством прямого усилия (в зависимости от типа клеммы). Существует несколько основных механизмов зажима, применяемых в клеммах WAGO:

• CAGE CLAMP – оригинальная технология, в которой пружина прижимает провод к токопроводящей шине. Для установки достаточно вставить провод, предварительно нажав на пружинный механизм отверткой или с помощью инструмента. При отпускании зажима контакт автоматически фиксируется.
• CAGE CLAMPS – усовершенствованный вариант, рассчитанный на установку проводника без использования инструмента. Подходит для жестких и многожильных проводов. Провод просто вдавливается в клемму, пружина самостоятельно раскрывается и фиксирует его.
• PUSH WIRE – простейший вариант зажима, в котором жесткий провод вставляется непосредственно в отверстие клеммы до упора, при этом активируется внутренняя пружина, фиксирующая его без дополнительного воздействия.
• Рычажковый зажим (LEVER) – наиболее удобный тип для частого монтажа и демонтажа проводников. Для установки достаточно поднять рычажок, вставить провод и опустить рычажок обратно. Этот механизм обеспечивает высокий уровень комфорта при работе в распределительных коробках и при временных соединениях.

Типы исполнения и классификация

Наиболее известные серии самозажимных клемм WAGO:

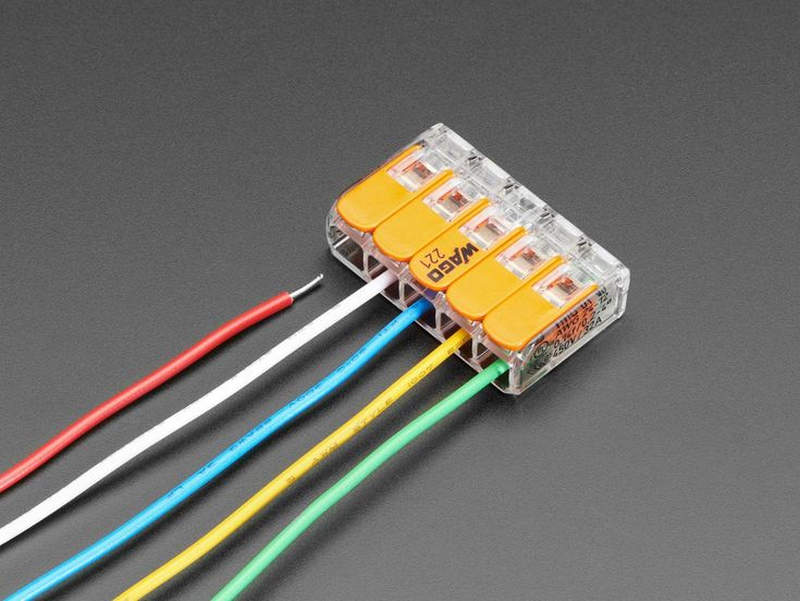

• Серия 221 – универсальные клеммы с рычажковым механизмом, поддерживают сечения от 0,2 до 4 мм2, подходят для соединения различных типов проводников. Имеют прозрачный корпус для визуального контроля контакта.

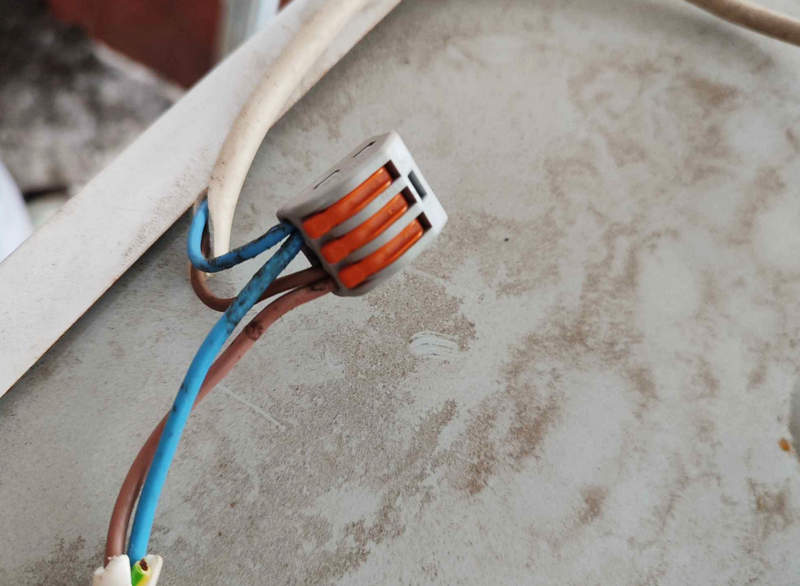

• Серия 222 – предшественник 221-й, также с рычажками, но более массивные. Обеспечивают соединение от 0,08 до 2,5 мм2. Отличаются надежностью, часто применяются в строительстве.
• Серия 2273 – PUSH WIRE-клеммы для быстрого соединения одножильных проводов. Компактны, предназначены для распределительных коробок.
• Серия 773 – PUSH WIRE клеммы для соединения медных проводов большого сечения (до 4 мм2), также используются в распределительных системах.
• Серия 243 – миниатюрные клеммы для подключения осветительных приборов, рассчитаны на токи до 6 А, сечение проводов до 1 мм2. Идеальны для встроенных решений.
• Серия 862, 260, 285 и другие – клеммы для монтажа на DIN-рейку, используются в промышленных щитах, поддерживают как зажим рычажкового, так и пружинного типа.

Преимущества и конструкция самозажимных клемм WAGO

Ниже перечислим ключевые достоинства, которые сделали клеммы WAGO выбором номер один среди профессионалов:

• Высокая скорость монтажа и демонтажа без инструмента;
• Универсальность – поддержка разных типов и сечений проводов;
• Надёжность контакта при вибрациях и механических нагрузках;
• Безопасность – исключено ослабление зажима со временем;
• Компактные размеры, особенно в PUSH WIRE сериях;
• Возможность повторного использования (в рычажковых сериях);
• Ясная визуальная индикация правильности подключения;
• Широкий диапазон рабочих температур;
• Соответствие международным стандартам безопасности;
• Отсутствие необходимости в облуживании проводов.

Корпус самозажимных клемм WAGO изготавливается из термостойкого пластика с высокой степенью негорючести и устойчивости к механическим и химическим воздействиям. Компактные габариты позволяют устанавливать клеммы в условиях ограниченного пространства. Внутренняя конструкция обеспечивает прямолинейную вставку провода без его изгибания, что снижает вероятность повреждения жилы. Все контактные группы выполнены из высококачественной меди с гальваническим покрытием, предотвращающим коррозию и обеспечивающим низкое переходное сопротивление. Многие модели оснащены удобной маркировкой, возможностью подключения испытательного щупа и монтажом на DIN-рейку. Некоторые клеммы предназначены для работы с алюминиевыми проводами и содержат пасту, предотвращающую электрохимическую коррозию.

Режимы и условия эксплуатации

Самозажимные клеммы WAGO предназначены для работы в различных условиях:

• Промышленные электрические шкафы и распределительные устройства;
• Монтаж внутри распределительных коробок в жилых и офисных зданиях;
• Щитки автоматики и систем "умный дом";
• Временные соединения при проведении пусконаладочных работ;
• Сборка электрощитового оборудования;
• Подключение освещения, розеток, вентиляторов и бытовых приборов.

Клеммы устойчивы к вибрационным нагрузкам, температурным перепадам, повышенной влажности и пыли, что позволяет применять их как внутри помещений, так и в наружных установках (при соответствующем уровне защиты корпуса).

Таким образом, самозажимные клеммы WAGO стали революционным решением в сфере электротехнических соединений. Их использование позволяет не только сократить время и трудозатраты при монтаже, но и значительно повысить безопасность и надежность электрических соединений. Разнообразие серий, типов зажима и размеров позволяет подобрать оптимальное решение как для бытового, так и для промышленного применения. Применяя клеммы WAGO, электромонтажник получает удобство, профессионал – надежность, а проектировщик – гибкость в реализации электрических схем. Надежность, удобство и долговечность этих компонентов делают их незаменимым элементом современной электромонтажной практики.
