Максимальная простота подключения с WAGO 2273-205
Клемма WAGO 2273-205 представляет собой универсальное решение для быстрого и безопасного подключения многожильных и одножильных медных проводников в распределительных коробках. Эта модель входит в серию 2273, которая разработана для обеспечения максимальной компактности, простоты монтажа и надежности в электрических соединениях с низким уровнем тока и напряжения. Основной акцент при создании таких изделий сделан на минимальные габаритные размеры, устойчивость к механическим воздействиям, а также на удобство и безопасность монтажа без использования инструментов. WAGO как производитель с мировым именем в области соединительной техники и автоматизации предлагает в этой серии компактные клеммы, специально адаптированные под монтаж в ограниченном пространстве. Модель 2273-205 с пятью зажимами особенно востребована при монтаже групповых подключений, где необходимо быстро соединить до пяти одножильных проводов.
Технические характеристики
Ниже перечислены основные параметры клеммы WAGO 2273-205:
- Номинальное количество подключаемых проводов: 5;
- Тип подключаемых проводников: только одножильные (жесткие) медные;
- Сечение подключаемых проводов: от 0,5 до 2,5 мм2;
- Номинальное напряжение: до 450 В;
- Номинальный ток: до 24 А;
- Испытательное напряжение: 4 кВ;
- Температурный диапазон эксплуатации: от -35 до +85 C;
- Класс горючести корпуса: согласно UL94 V0 (самозатухающий);
- Материал корпуса: прозрачный поликарбонат с цветной вставкой;
- Цветовая маркировка корпуса: оранжевый сегмент (обозначение модели 2273-205);
- Механизм зажима: пружинный контакт Push-in CAGE CLAMP;
- Наличие окошек для визуального контроля: да;
- Допуск к установке в скрытых полостях и в горючих материалах: да (при соблюдении правил монтажа);

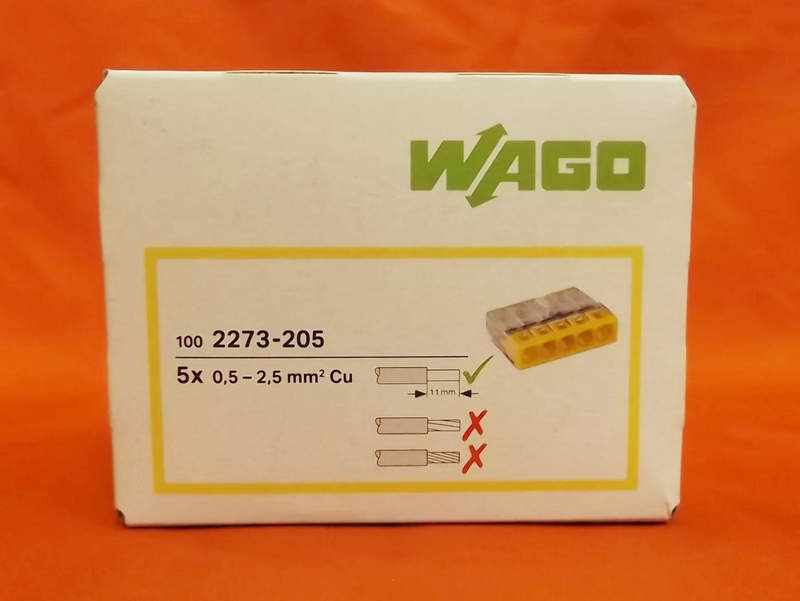

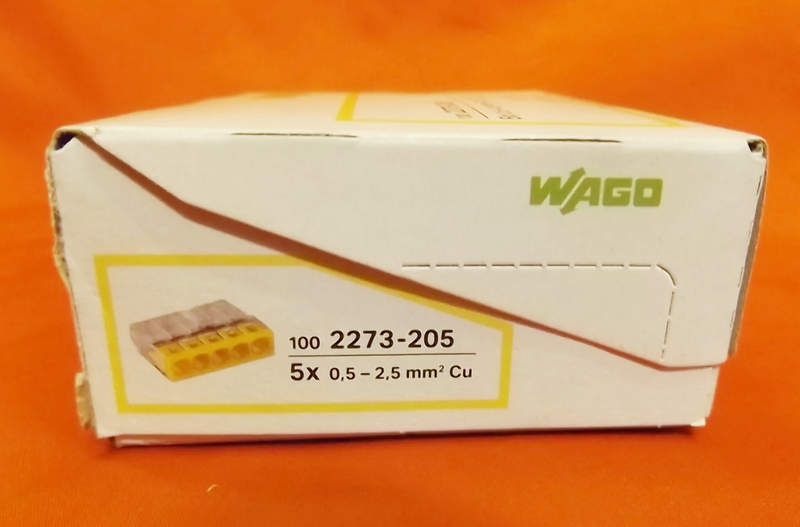

- Стандартная упаковка: 50/500 штук.
Особенности конструкции устройств
Клемма WAGO 2273-205 построена на основе оригинальной технологии пружинного зажима Push-in CAGE CLAMP, которая позволяет обеспечивать надежное и долговечное соединение проводников без необходимости применения инструментов. Конструкция состоит из корпуса, выполненного из прочного самозатухающего пластика, и встроенного контактного механизма, состоящего из пружины из нержавеющей стали и медного токоведущего элемента. В корпусе устройства предусмотрено пять независимых гнезд, каждое из которых снабжено индивидуальной зажимной пружиной. Это обеспечивает возможность параллельного подключения до пяти проводников с одинаковым или различным сечением. Особенностью исполнения является наличие прозрачной верхней части корпуса, через которую можно визуально проконтролировать правильность вставки проводников. На каждом гнезде присутствует смотровое окно, а также возможность подключения контрольного щупа — это важно для электромонтажников, осуществляющих проверку целостности цепей. Цветная вставка корпуса выполняет не только эстетическую функцию, но и служит маркером конкретной модели, облегчая выбор нужного изделия в условиях монтажных работ. Кроме того, внутри корпуса имеется токопроводящая шина, соединяющая все зажимные гнезда, тем самым обеспечивая электрическое соединение между подключенными проводами. Прочный пластиковый корпус устойчив к деформациям и механическим повреждениям, а также соответствует требованиям к негорючести и термостойкости. Дополнительно стоит отметить, что клемма допускает использование в распределительных коробках с высокой плотностью монтажа. Благодаря компактным размерам и легкому весу клеммы можно устанавливать вручную даже в труднодоступных местах, а их извлечение и перемещение также не требуют специальных инструментов.
Режимы и принципы работы
Принцип работы клеммы WAGO 2273-205 основан на прямом вводе одножильного медного проводника в зажимное гнездо с фиксацией посредством внутренней пружины. Электрический контакт устанавливается за счет плотного прижатия проводника к токоведущей шине внутри корпуса. Монтаж выполняется следующим образом: проводник зачищается от изоляции на 11 мм и вставляется в соответствующее гнездо до упора. Внутренний зажим автоматически срабатывает при усилии, удерживая проводник в фиксированном положении. Это решение исключает возможность ослабления соединения со временем, даже при вибрациях или температурных колебаниях. При необходимости повторного монтажа провод можно извлечь, совершив вращательное движение с одновременным вытягиванием.
В процессе эксплуатации клемма остается стабильной в параметрах тока и сопротивления контакта. При прохождении тока до 24 А нагрев корпуса остается в допустимых пределах, при условии корректного подбора сечения проводов. При испытаниях устройство выдерживает импульсные напряжения до 4 кВ, что подтверждает высокую степень электрической изоляции. Важной особенностью режима работы является то, что все пять гнезд связаны общей токоведущей шиной, и таким образом любые подключенные проводники оказываются соединены параллельно. Это позволяет формировать групповые соединения, создавая единый ноль или фазу на несколько точек цепи.
Области применения
WAGO 2273-205 находит широкое применение в следующих областях:
- Монтаж осветительных систем в жилых и общественных зданиях;
- Распределительные коробки в системах электроснабжения;
- Создание групповых соединений в щитках и подрозетниках;
- Обеспечение надежных соединений в ограниченном пространстве;
- Подключение приборов учета электроэнергии;
- Ремонт и модернизация бытовой электропроводки;
- Промышленные распределительные сети низкого напряжения;
- Использование в предварительно собранных кабельных трассах.
Таким образом, клемма WAGO 2273-205 представляет собой современное решение для быстрого, надежного и безопасного соединения одножильных медных проводников. Благодаря компактному корпусу, интуитивному монтажу и высокой механической и электрической надежности, она получила широкое распространение в бытовом и промышленном электромонтаже. Простота применения и отсутствие необходимости в обслуживании делают эту модель одним из предпочтительных вариантов для специалистов, ценящих качество и эффективность.
