Максимальная надёжность коммутации: преимущества RC-модуля Finder
RC-модули, выпускаемые итальянской компанией Finder, являются пассивными электронными компонентами, предназначенными для подавления импульсных перенапряжений и компенсации помех, возникающих при коммутации индуктивной нагрузки, например катушки реле или контактора. Название RC происходит от английских слов Resistor (резистор) и Capacitor (конденсатор), что отражает суть конструкции — это комбинация резистора и конденсатора, соединённых последовательно и заключённых в компактный корпус. RC-модули широко применяются в схемах автоматизации, системах управления и других ответственных цепях, где требуется повысить устойчивость оборудования к перенапряжениям и продлить срок службы коммутирующих элементов.
Технические характеристики
Finder предлагает несколько вариантов RC-модулей, отличающихся параметрами, форм-фактором и типом подключения. Однако можно выделить обобщённые характеристики, применимые к большинству моделей:
- Номинальное напряжение: 110 В AC; 230 В AC; 240 В AC;
- Допустимый диапазон рабочих напряжений: ±10% от номинального;
- Максимальное пиковое напряжение подавления: до 250 В;
- Энергия поглощения перенапряжения: 0,1–0,5 Дж;
- Конструкция: встроенная комбинация резистора и конденсатора;
- Подключение: установка в розетку реле (например, серии 94.04 или 95.05);
- Температурный диапазон: от –40 C до +85 C;
- Материал корпуса: негорючий термостойкий пластик;
- Габаритные размеры: зависят от серии, как правило, менее 10 мм по толщине;
- Крепление: фиксация внутри розетки реле без пайки или винтов;
- Совместимость: реле Finder серий 40, 46, 55, 60, 62, 66, 94 и др.

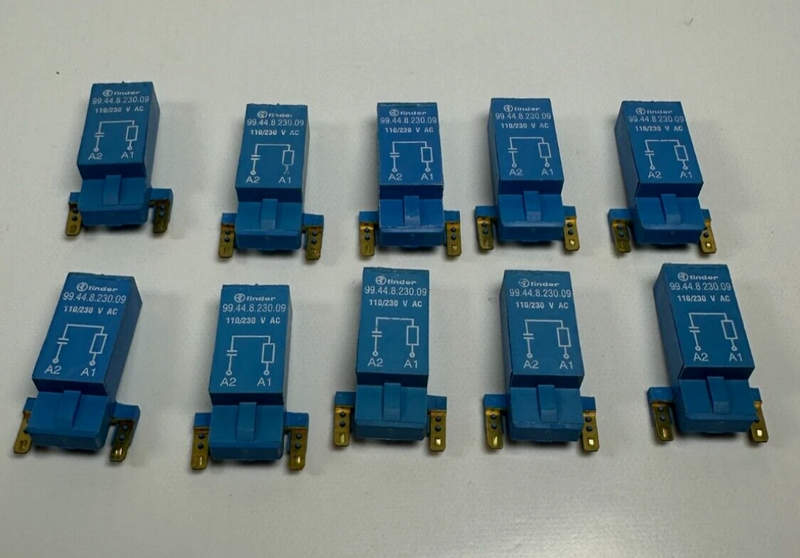

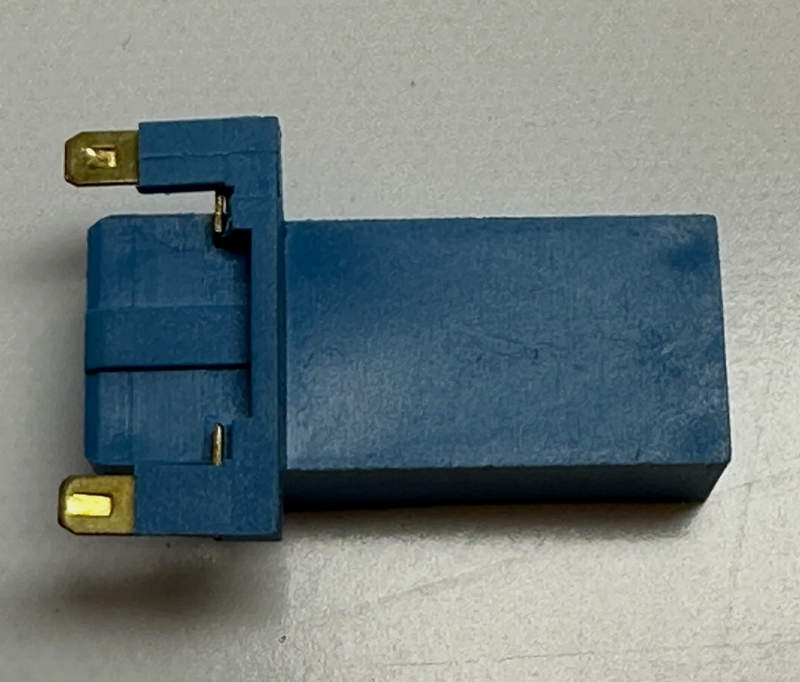

Конструктивно RC-модуль Finder представляет собой небольшую вставку, часто выполненную в виде тонкой прямоугольной платы, заключённой в пластмассовый корпус с соответствующими контактами. Он может устанавливаться непосредственно в розетку реле и, в зависимости от типа, не требует пайки или винтового крепления. Это значительно упрощает монтаж и обслуживание, особенно в условиях серийного производства и щитовой сборки. Некоторые версии модуля совмещают RC-цепь с дополнительными элементами защиты — например, светодиодной индикацией срабатывания или варисторами. В конструкции предусмотрено соблюдение требований по электрической безопасности: достаточные расстояния между токоведущими элементами, прочный изоляционный корпус, термостойкие материалы.
Принцип работы
RC-модуль действует как демпфирующая цепочка, устраняющая или ослабляющая коммутационные перенапряжения и радиопомехи. Когда катушка реле обесточивается, в ней возникает обратная ЭДС, вызванная коллапсом магнитного поля. Это напряжение может достигать нескольких сотен вольт и вызывать искрение на контактах переключающих устройств, ускоренное старение изоляции и ложные срабатывания чувствительной электроники. RC-модуль, подключённый параллельно к катушке, действует следующим образом:
- Конденсатор быстро накапливает энергию перенапряжения, снижая амплитуду выброса.
- Резистор ограничивает ток разрядки и рассеивает накопленную энергию в виде тепла.
- За счёт временной константы RC-цепи выброс сглаживается и не распространяется по схеме.
В результате RC-модуль существенно снижает амплитуду и скорость фронта коммутационных импульсов, повышая стабильность работы устройств и снижая вероятность их повреждения.
Режимы работы
RC-модуль работает в пассивном непрерывном режиме — он постоянно включён в цепь параллельно катушке реле и не требует внешнего управления. Его поведение определяется входным напряжением, параметрами катушки и собственными характеристиками RC-цепи. Существует несколько режимов эксплуатации, зависящих от конкретной задачи:
- Режим подавления перенапряжений при отключении — основной режим, для которого предназначён модуль.
- Режим гашения радиопомех — второстепенный, но полезный эффект.
- Режим работы в сочетании с варистором или диодом — комбинированное подавление.
- Режим непрерывной нагрузки — модуль рассчитан на длительное подключение, не перегревается.
- Режим тестирования — допустимы кратковременные перепады напряжения, но в пределах спецификации.
Области применения
RC-модули Finder применяются повсеместно в цепях управления и автоматики, где требуется стабильная работа реле и защита чувствительной электроники:
- Щитовое оборудование и панели управления;
- Промышленные контроллеры и системы ПЛК;
- Электромагнитные пускатели и контакторы;
- Осветительные системы с релейным управлением;
- Оборудование HVAC и холодильные установки;
- Автоматизация зданий (BMS);
- Машиностроение, станки и линии сборки;
- Системы безопасности и охранной сигнализации.
В целом, RC-модуль Finder представляет собой простое, но крайне эффективное средство защиты релейных схем от коммутационных выбросов напряжения. Он снижает уровень помех, повышает стабильность работы оборудования и продлевает срок службы компонентов, сохраняя при этом компактность и удобство монтажа. Благодаря полной совместимости с фирменными розетками и широкому диапазону рабочих напряжений, RC-модули Finder находят применение в самых разнообразных отраслях автоматизации.
