Максимальная гибкость монтажа с клеммой WAGO 221-615

Современные клеммные соединители играют важнейшую роль в области электротехнического монтажа, обеспечивая безопасное, быстрое и надежное соединение проводников. Особое место среди подобных изделий занимают универсальные клеммы серии WAGO 221, представляющие собой инновационные решения от немецкой компании WAGO Kontakttechnik GmbH. Одним из популярных представителей этой серии является клемма WAGO 221-615, предназначенная для соединения проводников сечением до 6 мм2.

Технические характеристики

Ниже приведены основные параметры и особенности клеммы WAGO 221-615:

• Номинальное напряжение: 450 В;
• Номинальный ток: 41 А;
• Количество зажимов: 5;
• Тип подключения: универсальный, с рычажным зажимом;
• Допустимое сечение проводника: от 0.5 до 6.0 мм2 (многожильный, одножильный и гибкий провод);
• Тип монтажа: свободное расположение или установка в монтажные аксессуары;
• Диапазон температур эксплуатации: от -35 до +85 C;
• Материал корпуса: термостойкий пластик (PA66);
• Контактный материал: медь с гальваническим покрытием (олово);
• Класс защиты: IP20;
• Размеры: примерно 29.5 x 18.6 x 10.1 мм;
• Вес: около 16 г.

Особенности конструкции и принцип действия

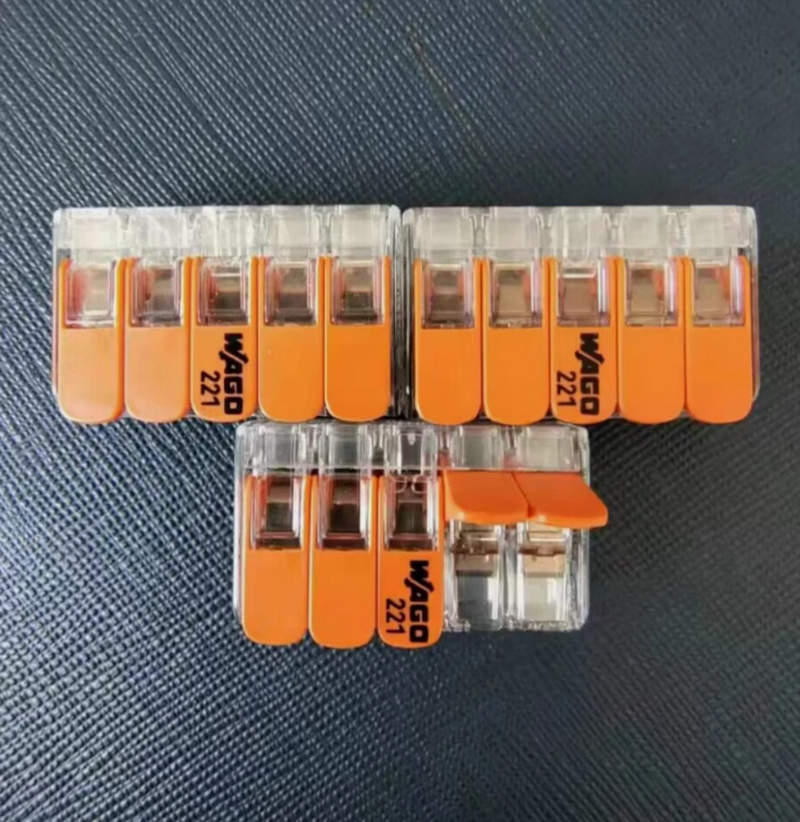

Клемма WAGO 221-615 представляет собой модульное соединительное устройство, оснащённое пятью независимыми контактными гнёздами. Каждый из этих контактов работает по принципу пружинного зажима, активируемого при помощи подвижного рычага. Именно эта особенность позволяет легко и быстро осуществлять соединение как монолитных, так и многожильных гибких проводников без использования дополнительных инструментов или подготовительных операций. В основании каждой контактной ячейки располагается специальная токопроводящая пружина из закалённой меди с антикоррозийным покрытием. Она обеспечивает стабильное давление на проводник, исключая возможность его ослабления при вибрациях или температурных колебаниях. В отличие от винтовых соединений, рычажный зажим не требует регулярной подтяжки и не подвержен риску ослабления контакта. Пользователь поднимает рычаг вверх, тем самым раскрывая зажим. После установки проводника рычаг опускается, пружина захватывает провод с необходимым усилием, обеспечивая надёжный контакт. За счёт прозрачного корпуса из термостойкого пластика визуальный контроль подключения доступен без демонтажа — видно, правильно ли вставлен провод, и зажат ли он в нужной зоне. Кроме того, конструкция корпуса позволяет использовать тестовые щупы мультиметра без вскрытия клеммы, что существенно облегчает диагностику и обслуживание.

Режимы работы и эксплуатационные условия

Клемма WAGO 221-615 рассчитана на эксплуатацию в различных условиях, включая влажные и пыльные среды, однако она требует защиты от прямого контакта с водой и механических повреждений. Она допускает работу в температурном диапазоне от -35 до +85 C, что делает её пригодной как для внутренних, так и для некоторых наружных применений, при условии установки в защитных корпусах. Рабочий ток до 41 ампера позволяет использовать клемму в цепях питания мощных нагрузок, включая электродвигатели, обогревательные элементы и распределительные группы. Электрическая прочность конструкции гарантирует работу при напряжении до 450 В, что покрывает большинство бытовых и промышленных сетей. При соблюдении требований по максимальному сечению и плотности укладки в распределительных коробках обеспечивается безопасная и долговременная работа устройства.

Области применения

Клемма WAGO 221-615 используется в различных сферах электротехники и автоматизации. Наиболее характерные области:

• Монтаж распределительных коробок;
• Соединение мощных нагрузок и питающих линий;
• Сборка шкафов управления и АВР;
• Системы освещения и вентиляции;
• Временные соединения в процессе пуско-наладки;
• Промышленные автоматы, сборки на DIN-рейке;
• Электрические сети в частных домах, коттеджах, офисах;
• Образовательные лаборатории и стенды для тренировок.

Преимущества клеммы WAGO 221-615

Ключевыми преимуществами данной модели по сравнению с аналогами являются:

• Инструментальное и визуальное удобство: не требует отвёртки, прозрачен для контроля;
• Универсальность подключения: поддерживает гибкие и монолитные провода;
• Компактный формат при высокой токовой нагрузке;
• Безопасность и надёжность: пружинный зажим не ослабевает с течением времени;
• Высокая скорость монтажа и демонтажа;
• Подходит для повторного использования;
• Совместимость с различными аксессуарами WAGO (монтажные блоки, корпуса и т.д.);
• Идеально подходит для временных и стационарных соединений;
• Сертифицирована по международным стандартам (VDE, UL и др.).

Таким образом, клемма WAGO 221-615 представляет собой высокотехнологичное решение для быстрого, безопасного и надёжного соединения проводников большого сечения. Благодаря продуманной конструкции с рычажным зажимом, высокому току нагрузки и универсальности подключения, она занимает важное место в арсенале современного электромонтажника. Возможность повторного использования, прозрачный корпус для визуального контроля, совместимость с множеством приложений — всё это делает WAGO 221-615 незаменимым элементом в распределительных системах различной сложности. Благодаря качеству и удобству эксплуатации клеммы данной серии заслужили широкое признание как среди специалистов, так и среди домашних пользователей.
