Легкое и прочное соединение с помощью клемм WAGO
Зажимные клеммы для проводов являются неотъемлемым элементом электротехнических систем, обеспечивая быстрое, надежное и безопасное соединение проводников. Одним из наиболее известных и признанных брендов в этой области выступает WAGO — немецкая компания, разработавшая уникальные технологии безвинтового соединения. Эти клеммы существенно упростили монтажные работы и получили широкое распространение как в бытовых, так и в промышленных сферах. Зажимные клеммы WAGO отличаются высокой надежностью, простотой эксплуатации, универсальностью и безопасностью.
Особенности конструкции и принципы работы
Зажимные клеммы WAGO строятся по принципу пружинного соединения, где контакт обеспечивается усилием предварительно зажатой металлической пружины, прижимающей провод к токопроводящей шине. Такое соединение не требует затягивания винтов и остается стабильным даже при вибрациях и температурных колебаниях. В конструкции присутствуют следующие ключевые элементы:
- Пружинный механизм — может быть исполнен в виде CAGE CLAMP, PUSH WIRE или LEVER. CAGE CLAMP — это универсальный пружинный зажим, обеспечивающий сильный и равномерный прижим для любых типов проводов. PUSH WIRE — применяется в простых моделях для одножильных проводов: достаточно просто вставить провод в отверстие. LEVER (рычажковый зажим) — используется в серии 221 и аналогичных, позволяет производить монтаж и демонтаж без инструмента, что особенно удобно при работе в распределительных коробках.
- Контактная шина — изготовлена из меди с защитным покрытием. Обеспечивает проводимость и минимальное сопротивление контакта.
- Корпус — термостойкий, негорючий, защищает от механических повреждений и предотвращает поражение током.
Принцип действия зажимной клеммы заключается в следующем: при открытии зажима (рычагом или нажатием отверткой) пружина отходит, позволяя ввести провод. После отпускания элемента фиксации пружина возвращается в исходное положение и прочно прижимает жилу к шине. Такой механизм обеспечивает постоянное давление на контактную зону, компенсируя температурные расширения и предотвращая ослабление соединения.
Технические характеристики
Ниже представлены технические параметры, характерные для большинства зажимных клемм WAGO:
- Номинальный ток: до 32 А;
- Номинальное напряжение: до 450 В;
- Диапазон рабочих температур: от -35 C до +85 C;
- Материал контактной группы: медь с гальваническим покрытием (чаще всего олово или никель);
- Изоляционный материал: поликарбонат, полиамид (самозатухающий, устойчивый к нагреву);
- Класс горючести: UL 94 V0;
- Степень защиты: IP20 (в закрытом корпусе — до IP44 и выше);
- Сечение подключаемых проводников: от 0.08 мм2 до 6 мм2 (в зависимости от модели);
- Количество подключаемых жил: от 2 до 8 и более (в линейках на шинном монтаже — до десятков подключений);
- Тип провода: одножильный, многожильный, гибкий с наконечником или без него;
- Монтаж: на DIN-рейку (серии TOPJOB S) или без рейки (компактные разъемные модели).
Режимы работы и эксплуатационные возможности
Клеммы WAGO способны работать в различных условиях:
- Нормальный режим — подключение проводов в обычных распределительных коробках, электрических щитках, светильниках.
- Режим повышенных температур — благодаря термостойкому пластику и контактным материалам клеммы выдерживают нагрев без потери механических свойств.
- Вибрационные нагрузки — пружинная конструкция устойчива к вибрациям, что делает клеммы пригодными для использования на подвижных и вибронагруженных объектах.
- Многоразовое использование — рычажковые клеммы рассчитаны на многократные циклы подключения/отключения.
- Нагрузочные режимы — клеммы допускают длительное протекание номинального тока и кратковременные пиковые перегрузки (например, при включении моторов).
- Работа в низких температурах — используется морозостойкий полимер, который сохраняет прочность при минусовых температурах.
Разновидности зажимных клемм WAGO
WAGO предлагает широкий спектр клеммных соединителей, основными группами которых являются:

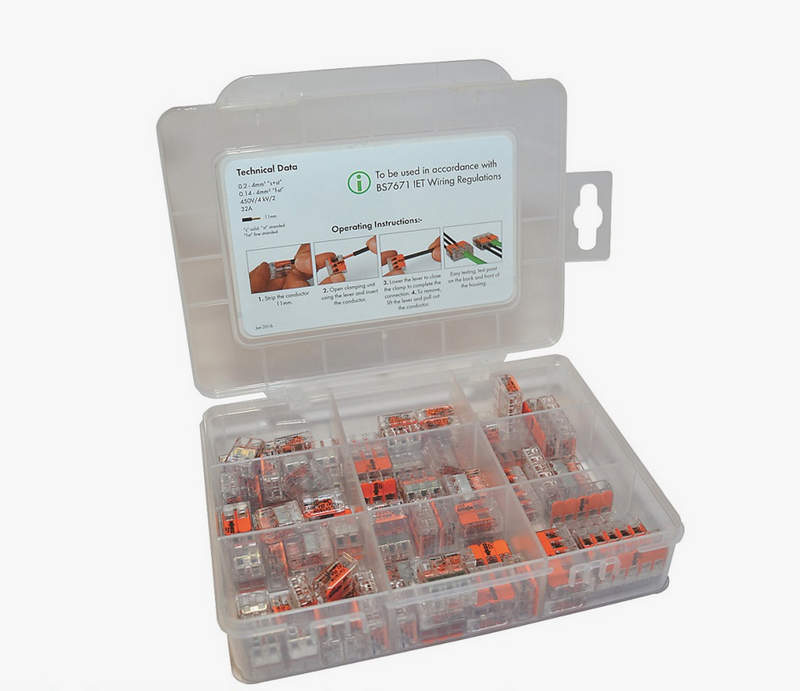

- Серия 221 — прозрачный корпус, рычажковый зажим, подходит для любых типов проводов. Диапазон сечений — от 0.2 до 4 мм2. Очень популярна в электромонтаже.
- Серия 222 — предшественник 221, с увеличенными габаритами, также рычажковый механизм, удобна при монтаже проводов большого сечения.
- Серия 773 — PUSH WIRE-зажимы для одножильных проводов, компактные, рассчитаны на быстрое соединение без инструментов.
- Серия 2273 — усовершенствованная версия 773, компактнее, прозрачный корпус, расширенный температурный диапазон.
- TOPJOB S — модульные клеммы на DIN-рейку для промышленного применения, в том числе с функцией маркировки и подключения к тестовому оборудованию.
- COMPACT — клеммы с уменьшенными габаритами для плотной компоновки в распределительных щитах.
Области применения
Зажимные клеммы WAGO находят применение в самых разных сферах:
- Электромонтаж жилых и коммерческих зданий;
- Подключение осветительных приборов;
- Сборка распределительных коробок и щитков;
- Монтаж автоматики и систем управления;
- Промышленная автоматизация и машиностроение;
- Электроустановки на транспорте и в судостроении;
- Временные соединения на объектах;
- Ретрофит систем без необходимости пайки или винтовых соединений.
Таким образом, зажимные клеммы WAGO стали революционным решением в области электротехнических соединений благодаря своей простоте, надежности и универсальности. Использование пружинного механизма позволило отказаться от традиционных винтовых соединений, снизить время монтажа и повысить безопасность эксплуатации. Сегодня клеммы WAGO применяются повсеместно — от домашней проводки до сложных промышленных установок. Благодаря разнообразию форм-факторов и монтажных решений, они удовлетворяют потребности как профессиональных электриков, так и частных пользователей.
