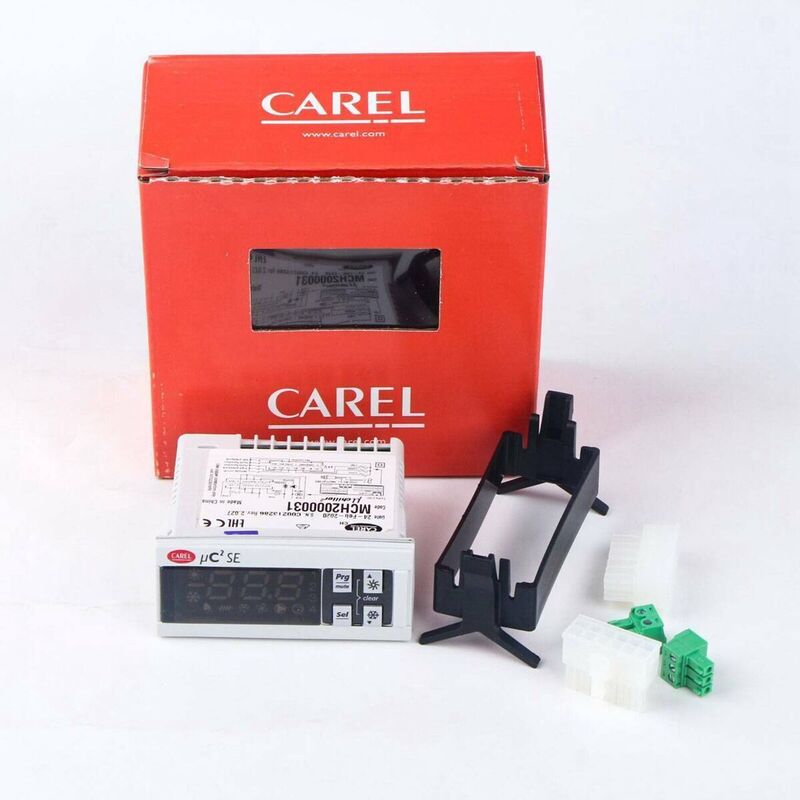

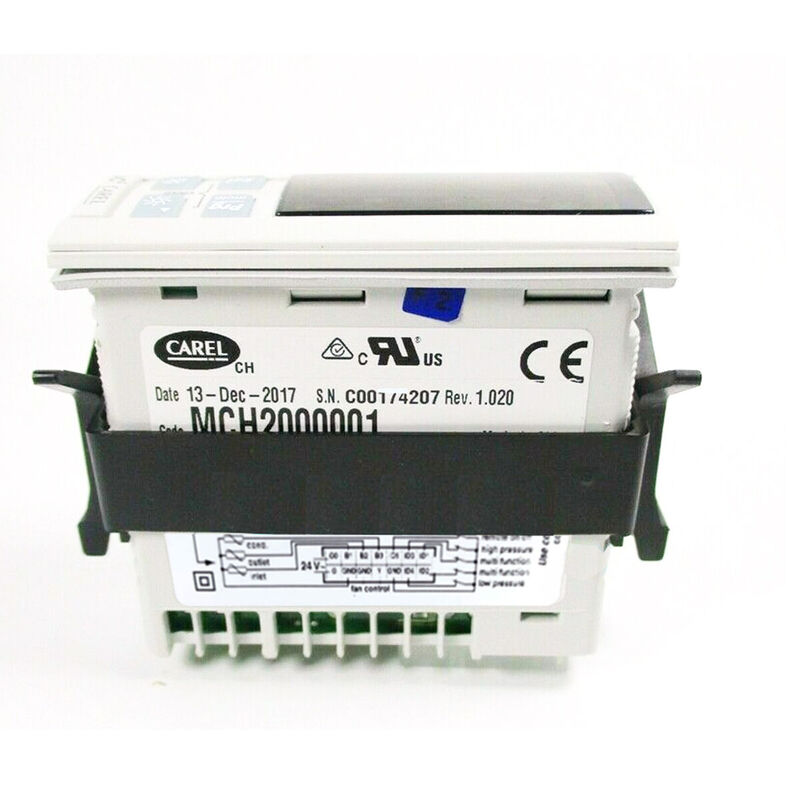

Контроллер CAREL MC2SE: точность управления на новом уровне!
C2SE разработан для управления чиллерами/тепловыми насосами с прямым и обратным циклом, конденсационными блоками, крышными установками и другими системами HVAC. Контроллер обеспечивает мониторинг и регулирование ключевых параметров технологического процесса, включая температуру на входе и выходе испарителя, давление, скорость вентиляторов и работу компрессоров. Такое широкое применение достигается благодаря модульной архитектуре, позволяющей подключать опциональные интерфейсные платы и драйверы расширения.
Основные функции и управляемые устройства
Контроллер C2SE выполняет следующие базовые функции:
- управление температурой воды на входе и выходе испарителя;
- управление режимами оттаивания по времени, температуре или давлению;
- регулировка скорости вентиляторов фазовым широтно-импульсным управлением;
- полное управление системой аварий и тревог с возможностью отключения зуммера и сброса вручную;
- функция драйвера для электронных расширительных клапанов (EVD).
Управляемые устройства включают компрессоры, конденсаторные вентиляторы, насосы испарителя и/или конденсатора, антифризный ТЭН и звуковые/сигнальные устройства
Интерфейс и программирование
Взаимодействие с контроллером осуществляется через фронтальную панель с трёхразрядным цифровым дисплеем и набором кнопок для навигации по меню и ввода параметров. Индикаторы на дисплее показывают состояние компрессоров, насосов, вентиляторов, режимов «чиллер/тепловой насос» и активных тревог. Программирование возможно:
- непосредственно с панели управления;
- при помощи программного ключа PSOPZKEY через разъём на корпусе;
- по последовательной шине RS485 (Modbus RTU) или по сети tLAN при использовании опционных плат.
Интерфейсы связи и расширения
Контроллер оснащён разъёмами для подключения термодатчиков и датчиков давления, а также опциональных плат:
- RS485 (Modbus RTU) – через плату MCH2004850;
- драйвер электронного клапана (EVD4*);
- плата регулировки скорости вентилятора (MCHRTF*);
- преобразователь PWM → релейный или аналоговый выход.
Для дистанционного управления и интеграции в системы BMS/CMS используются удалённые терминалы Remote Terminal (MCH200TP00/MCH200TW00) и комнатные панели AD/AM с встроенными датчиками температуры и влажности
Преимущества и особенности
Главными достоинствами C2SE являются компактность и высокий уровень интеграции базовых функций HVAC-контроллера, что сокращает количество отдельных устройств в системе. Модульная конструкция позволяет гибко наращивать функциональность посредством дополнительных плат и аксессуаров. Интуитивно понятный интерфейс и возможность удалённого управления упрощают техническое обслуживание и наладку оборудования. Надёжность обеспечивается тщательным тестированием каждой платы и соответствием международным стандартам безопасности и EMC.
Области применения
CAREL C2SE находит применение в промышленных и коммерческих системах охлаждения и кондиционирования:
- технологические чиллеры для пищевой и фармацевтической промышленности;
- блоки кондиционирования больших и средних помещений;
- интегрированные решения для модульных БМС;
- системы с несколькими контурами и независимыми вентиляторами.
В целом, C2SE от CAREL сочетает в себе компактность, расширяемость и широкий функционал управления процессными чиллерами. Он обеспечивает точный контроль ключевых параметров, гибкое программирование и лёгкую интеграцию в сложные HVAC-системы, что делает его оптимальным выбором для современных промышленных и коммерческих установок.
