Контактор Siemens 12A 400VAC – безопасность и долговечность в каждом включении

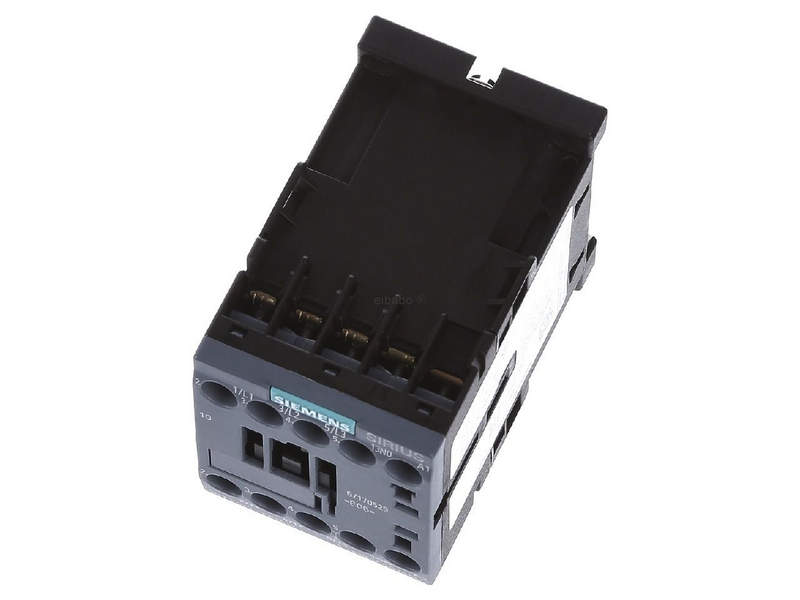

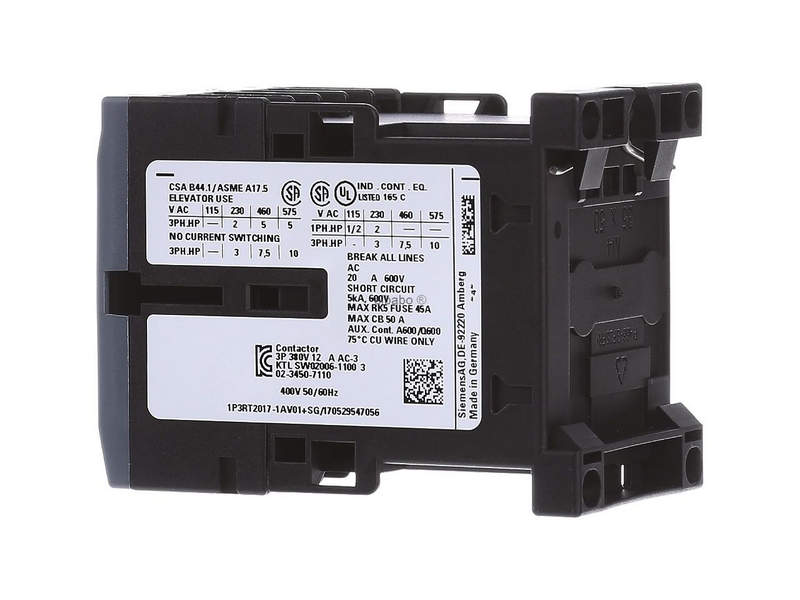

Контакторы Siemens серии 3RT являются надежными аппаратами для коммутации электрических цепей, в том числе управления электродвигателями и различными нагрузками. Модель Siemens 3RT2017-1AV01 представляет собой контактор на 3 полюса с номинальным током 12 А, рассчитанный на напряжение 400 В AC, с дополнительным блоком контактов (1NO), выполненный в габарите S00 и оснащенный винтовыми зажимами. Такое устройство сочетает в себе компактность, высокую производительность и универсальность применения.
Технические параметры
Основные характеристики контактора Siemens 3RT2017-1AV01 можно перечислить по пунктам:
- Количество полюсов: 3;
- Номинальный ток: 12 А;
- Рабочее напряжение: 400 В AC;
- Коммутационная способность: до 5,5 кВт при AC-3 (400 В);
- Дополнительный контакт: 1NO (нормально открытый);
- Габарит: S00;
- Тип подключения: винтовые зажимы;
- Срок службы электрический: более 1 000 000 циклов;
- Срок службы механический: свыше 10 000 000 циклов;
- Степень защиты: IP20;
- Возможность монтажа на DIN-рейку;
- Совместимость с аксессуарами Siemens Sirius (тепловые реле, блоки контактов и пр.).
Особенности конструкции
Контактор Siemens 3RT2017-1AV01 имеет ряд конструктивных особенностей:
- Компактное исполнение в габарите S00 позволяет экономить место в шкафу управления;
- Встроенные винтовые зажимы обеспечивают надежное и безопасное подключение проводников;
- Дополнительный вспомогательный контакт 1NO расширяет возможности для построения схем управления;
- Конструкция предусматривает модульное присоединение дополнительных устройств (реле защиты, вспомогательные блоки);
- Высокая износостойкость контактных поверхностей гарантирует стабильную работу в течение длительного времени;
- Совместимость с системой Sirius упрощает интеграцию в стандартные решения Siemens.
Принципы и режимы работы
Работа Siemens 3RT2017-1AV01 основана на следующих принципах:
- При подаче управляющего напряжения на катушку возникает магнитное поле, которое втягивает якорь и замыкает главные силовые контакты;
- Через замкнутые контакты проходит электрический ток, подаваемый на нагрузку (например, электродвигатель);
- При снятии управляющего напряжения магнитное поле исчезает, пружина возвращает якорь в исходное положение, и контакты размыкаются;
- Дополнительный контакт 1NO может использоваться в цепях сигнализации или в логике управления, включая релейные и ПЛК-системы.
Siemens 3RT2017-1AV01 предназначен для работы в различных режимах:
- AC-3 — управление асинхронными двигателями с короткозамкнутым ротором, мощность до 5,5 кВт при 400 В;
- AC-1 — коммутация слаботочных или неиндуктивных нагрузок;
- AC-4 — управление пуском, реверсом и торможением электродвигателей (с ограниченными значениями износостойкости).
Области применения
Данный контактор широко используется в промышленности и системах автоматизации:
- Управление трехфазными асинхронными двигателями;
- Коммутация электрических нагрузок в шкафах управления;
- Создание систем реверсивного пуска и защиты двигателей;
- Применение в энергетике, вентиляционных установках, насосных станциях, компрессорных системах.
Преимущества использования
Применение контактора Siemens 3RT2017-1AV01 имеет следующие преимущества:
- Компактные размеры и удобство монтажа;
- Высокая коммутационная способность при относительно небольшом токе;
- Длительный срок службы и надежность в эксплуатации;
- Широкая совместимость с дополнительными устройствами Siemens;
- Гарантия качества от производителя мирового уровня.
Таким образом, контактор Siemens 3RT2017-1AV01 — это надежное и универсальное решение для управления электродвигателями и другими нагрузками в промышленных и бытовых системах. Его конструктивные особенности, широкий диапазон применения и высокая надежность делают его востребованным элементом в электротехнических установках. Благодаря модульности и совместимости с линейкой Sirius, данный контактор можно интегрировать в различные схемы управления, обеспечивая безопасность, удобство и долговечность эксплуатации.
