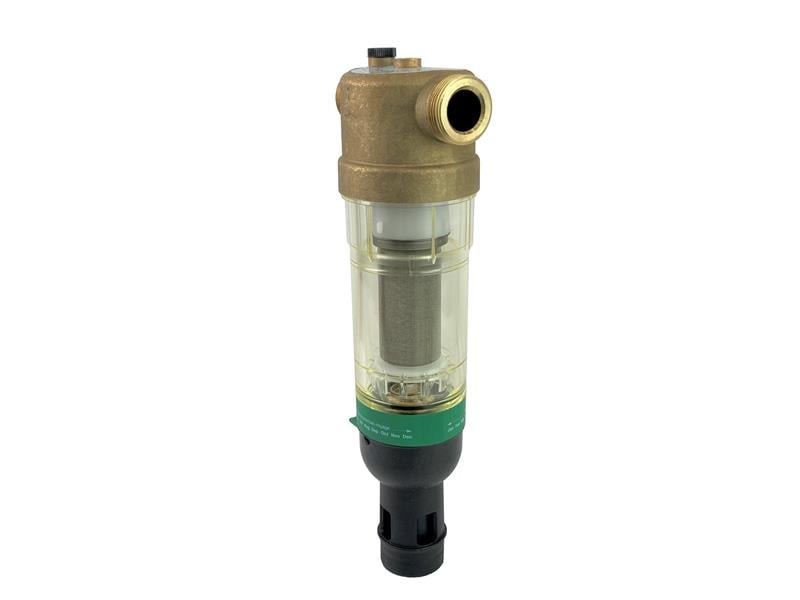

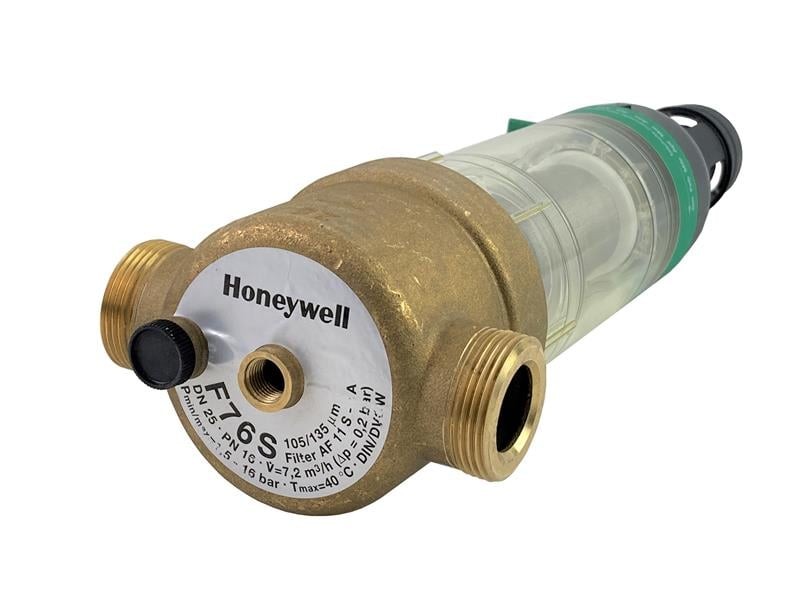

Конструкция и принцип работы фильтра Honeywell F 76S 2 AA в инженерных сетях

Honeywell F 76S 2 AA относится к категории промывных сетчатых фильтров, предназначенных для защиты трубопроводных систем холодного и горячего водоснабжения от механических загрязнений. Конструкция устройства ориентирована на непрерывную эксплуатацию в условиях переменного качества воды, характерного для централизованных и автономных инженерных сетей. Применение подобных фильтров обусловлено необходимостью предотвращения попадания в арматуру, насосное оборудование и регулирующие узлы твердых включений, способных вызывать абразивный износ, снижение пропускной способности и нарушение стабильности гидравлических режимов. Модель F 76S 2 AA занимает устойчивое положение в сегменте промывных фильтров благодаря сочетанию компактности, ремонтопригодности и возможности эксплуатации без демонтажа корпуса при обслуживании.

Конструктивные особенности фильтра Honeywell F 76S 2 AA

Корпус фильтра выполнен из устойчивых к коррозии материалов, рассчитанных на длительный контакт с водой различного химического состава. Конструктивная схема ориентирована на снижение гидравлического сопротивления при сохранении высокой степени фильтрации. Основной рабочий элемент представляет собой сетчатую фильтрующую вставку, задерживающую механические включения различной фракции. Геометрия фильтрующего узла рассчитана на равномерное распределение потока и минимизацию локальных зон загрязнения. Ключевые конструктивные элементы включают:

• корпус с резьбовыми соединениями для интеграции в трубопроводную систему,
• прозрачный или полупрозрачный колпак для визуального контроля степени загрязнения,
• фильтрующую сетку из коррозионно-стойкого металла,
• дренажный узел для промывки без разборки системы,
• уплотнительные элементы, обеспечивающие герметичность соединений,
• механизм обратной промывки с ручным управлением.

Каждый элемент конструкции ориентирован на длительную эксплуатацию без необходимости частой замены компонентов.

Принцип работы и гидравлическая схема

Работа фильтра основана на механическом отделении взвешенных частиц из потока жидкости при прохождении через сетчатый элемент. Поток воды изменяет направление движения, проходя через фильтрующую поверхность, где происходит задержание загрязнений. По мере накопления загрязнений увеличивается гидравлическое сопротивление, что фиксируется визуально или косвенно по снижению пропускной способности системы. Для восстановления работоспособности применяется режим обратной промывки. Гидравлическая схема работы включает следующие этапы:

• поступление воды через входной патрубок,
• первичное распределение потока внутри корпуса,
• фильтрация через сетчатый элемент,
• накопление загрязнений на поверхности фильтра,
• изменение направления потока при промывке,
• выведение загрязнений через дренажный канал.

Процесс промывки осуществляется без демонтажа устройства, что снижает эксплуатационные затраты и упрощает обслуживание.

Преимущества использования фильтра Honeywell F 76S 2 AA

Преимущества конструкции обусловлены инженерной логикой устройства и его эксплуатационными характеристиками. Основные преимущества:

• снижение риска повреждения оборудования,
• увеличение срока службы арматуры и насосов,
• минимизация эксплуатационных затрат на обслуживание,
• возможность визуального контроля загрязнения,
• простота промывки без демонтажа,
• компактные габариты, упрощающие монтаж.

Фильтр обеспечивает стабильность работы всей системы водоснабжения за счет предварительной очистки потока.

Область применения фильтра F 76S 2 AA

Фильтр применяется в инженерных системах различного назначения, где требуется защита оборудования от механических загрязнений. Наиболее распространенные области использования:

• системы холодного и горячего водоснабжения жилых зданий,
• коммерческие и административные объекты,
• промышленные технологические линии с водяными контурами,
• системы подготовки воды перед насосными станциями,
• узлы учета и распределения воды,
• тепловые пункты и котельные установки.

В каждом случае фильтр выполняет функцию первичной очистки, снижая нагрузку на последующие ступени обработки и увеличивая срок службы оборудования.

Процесс промывки и обслуживание

Обслуживание фильтра основано на технологии обратной промывки, позволяющей удалять накопленные загрязнения без разборки корпуса. Процедура включает:

• переключение потока в обратное направление,
• активацию промывочного режима,
• выведение загрязнений через дренаж,
• возврат в рабочий режим.

Регулярность обслуживания зависит от качества воды и интенсивности эксплуатации системы. В условиях высокой загрязненности промывка может выполняться чаще, в стандартных условиях — с увеличенными интервалами.

Таким образом, фильтр Honeywell F 76S 2 AA представляет собой технически выверенное решение для механической очистки воды в инженерных системах различного назначения. Конструкция устройства ориентирована на длительную эксплуатацию, минимальные требования к обслуживанию и стабильную защиту оборудования от загрязнений. Применение промывной технологии позволяет снизить эксплуатационные затраты и обеспечить непрерывность работы систем водоснабжения без необходимости демонтажа фильтрующего элемента. Совокупность конструктивных и эксплуатационных характеристик делает устройство востребованным в бытовом, коммерческом и промышленном сегментах. Поставки оборудования осуществляются через компанию «Олниса», работающую с промышленными компонентами и обеспечивающую поставку оборудования по территории России и стран СНГ.
