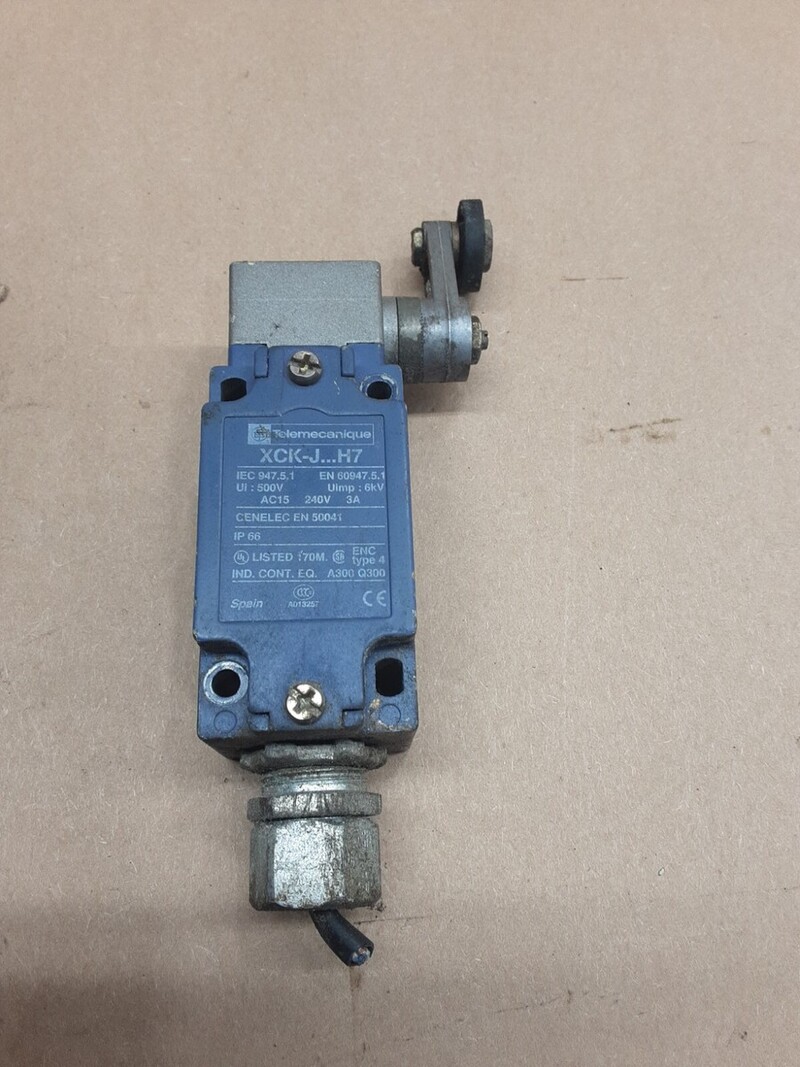

Концевой выключатель Telemecanique XCK-J ZCKE05: простота монтажа и высокая точность
Концевой выключатель Telemecanique серии XCK-J ZCKE05 представляет собой механическое устройство для фиксации положения подвижных объектов в автоматизированных системах. Он обеспечивает надежное переключение электрических цепей при достижении определённого положения машинного узла, что критично для безопасности и корректного функционирования промышленных агрегатов. Отличаясь компактными размерами и разнообразием исполнительных элементов, ZCKE05 легко интегрируется в станочное оборудование, конвейерные линии, робототехнические комплексы и лифтовые системы.
Конструкция и принцип работы
Сердцевина устройства — герметичный пластиковый корпус, внутри которого размещены микровыключатели с контактным мостом из серебряного сплава. При воздействии на исполнительный элемент (рычаг, ролик, толкатель) происходит механическое перемещение штока, передающееся на подпружиненный механизм микровыключателя. В момент достижения заданного положения мостик контактов размыкается или замыкается, что формирует управляющий сигнал. После освобождения исполнительного элемента пружина возвращает механизм в исходное положение, готовый к новому срабатыванию. Технические параметры включает в себя:
- Номинальное напряжение цепей управления: 240 В AC; 24 В DC
- Номинальный ток: до 10 А при 240 В AC
- Тип контактов: 1 NC + 1 NO (двухполюсный коммутатор)
- Степень защиты корпуса: IP65 (влагозащита и защита от грязи)
- Диапазон рабочих температур: от –25 C до +70 C
- Ресурс механический: 10 × 106 циклов срабатывания
- Подключение: винтовые зажимы под провод до 2,5 мм2
- Соответствие стандартам: IEC 60947-5-1, EN 50041, UL, CSA
Корпус ZCKE05 выполнен из ударопрочного полистирола, устойчивого к воздействию масел, смазок и неагрессивных химических испарений. Герметичные мембраны защищают внутренние контакты от пыли и брызг, что позволяет использовать выключатель во влажных и запыленных помещениях. Универсальный монтажный фланец с четырьмя отверстиями облегчает установку на плоские поверхности или штыревые адаптеры. Сменные головки-исполнители (рычаги разной длины, роликовые суставные элементы, толкатели прямого действия) обеспечивают адаптацию к специфическим условиям — например, срабатывание при минимальном угловом смещении или при проникновении тонкой проволоки. Пружинный механизм гарантирует четкое позиционирование штока без проскальзываний и биений.
Области применения
Ниже представлены типичные сценарии использования:
- Автоматические линии сборки и упаковки для контроля положения конвейерных направляющих;
- Станки с ЧПУ — для определения крайних положений подвижных узлов фрезерных и токарных головок;
- Грузоподъемное оборудование и лифты — для контроля дверных створок и положения кабины;
- Роликовые транспортеры на складских комплексах и сортировочных линиях;
- Роботизированные манипуляторы — для подтверждения окончания хода захватных приспособлений.
Монтаж и подключение
Установка производится через монтажный фланец с помощью четырех винтов. Перед подключением рекомендуется отключить питание и убедиться в отсутствии статического напряжения на корпусе. Проводники заводятся в нижнее или боковое отверстие с установленными уплотнительными вводами, после чего фиксируются винтовыми клеммами. Для обеспечения дополнительной герметизации можно использовать прокладки и силиконовые уплотнители, особенно при высоких требованиях к защите от воды. После монтажа важно проверить положение исполнительного элемента и ход рычага, убедившись, что момент срабатывания соответствует техническому заданию.
Таким образом, концевой выключатель Telemecanique XCK-J ZCKE05 сочетает в себе высокую надёжность, универсальные механические исполнения и простоту интеграции в промышленные системы управления. Благодаря своему конструктиву и соответствию международным нормам, он остаётся одним из наиболее востребованных решений для контроля положения подвижных элементов в автоматизации. Это делает ZCKE05 оптимальным выбором для предприятий, стремящихся обеспечить безотказную работу оборудования и высокую безопасность производственных процессов.
