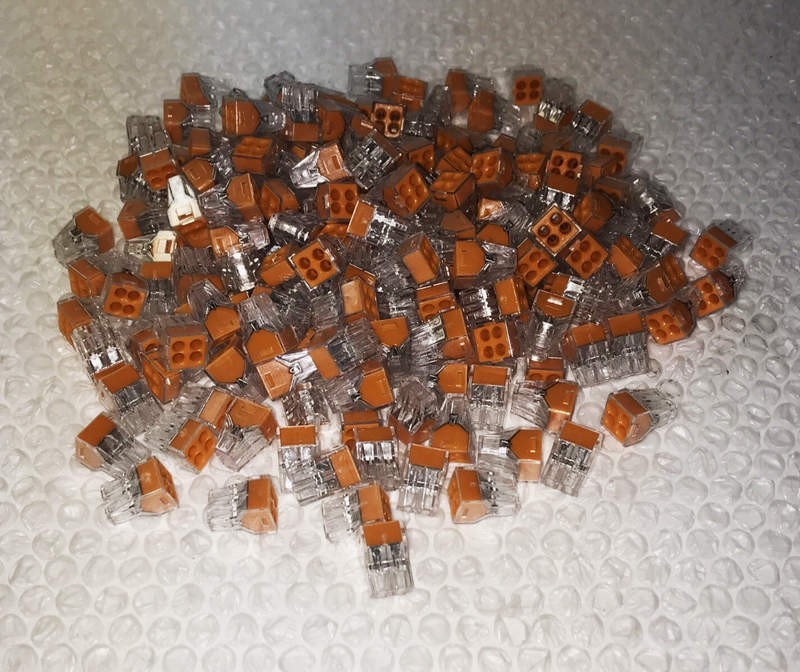

Компактный разъем WAGO 773-604 для удобной разводки линий

Клеммные соединители WAGO серии 773 широко известны как удобное и надежное решение для быстрого соединения одножильных проводников в распределительных коробках и других монтажных элементах систем электроснабжения. Модель WAGO 773-604 представляет собой один из типичных представителей данной серии и используется в ситуациях, где требуется прочное, долговечное и безопасное соединение без использования инструментов. Благодаря своим конструктивным особенностям, простоте применения и соответствию международным стандартам, клемма 773-604 стала широко востребованной как в бытовых, так и в профессиональных электромонтажных работах.

Технические характеристики

Ниже перечислены основные технические параметры соединителя WAGO 773-604:

• Номинальное количество подключаемых проводников: 4;
• Тип подключаемых проводов: одножильные (жесткие);
• Диапазон сечений проводников: от 1,5 до 4 мм2;
• Номинальное напряжение: до 400 В;
• Номинальный ток: до 32 А;
• Максимальное рабочее напряжение изоляции: 4 кВ;
• Диапазон рабочих температур: от -20 до +85 C;
• Степень защиты: IP20 (при установке внутри распределительной коробки);
• Материал корпуса: поликарбонат, устойчивый к воспламенению;
• Контактные элементы: пружинная латунь с гальваническим покрытием;
• Цвет корпуса: красный (цветовая индикация количества подключаемых проводников);
• Габаритные размеры: компактные, для установки в ограниченном пространстве;
• Монтаж: без инструментов, при помощи нажатия и вставки провода.

Принцип работы и подключение

Клемма WAGO 773-604 относится к классу быстрозажимных соединителей с пружинным контактом, реализованным по технологии CAGE CLAMP. Принцип действия заключается в использовании преднапряженной металлической пружины, которая надежно фиксирует проводник внутри контактной зоны. Вставка провода в клемму осуществляется вручную без необходимости откручивания или применения отвертки: достаточно подготовить провод (снять изоляцию на 10–12 мм) и вставить его в один из отверстий клеммы до упора. Пружина автоматически смыкается, обеспечивая плотный контакт, устойчивый к вибрациям, температурным колебаниям и механическим воздействиям. При необходимости демонтажа провод можно аккуратно извлечь, покачивая его или используя соответствующий инструмент, хотя данная серия изначально рассчитана на стационарные соединения с длительным сроком эксплуатации.

Особенности конструкции устройства

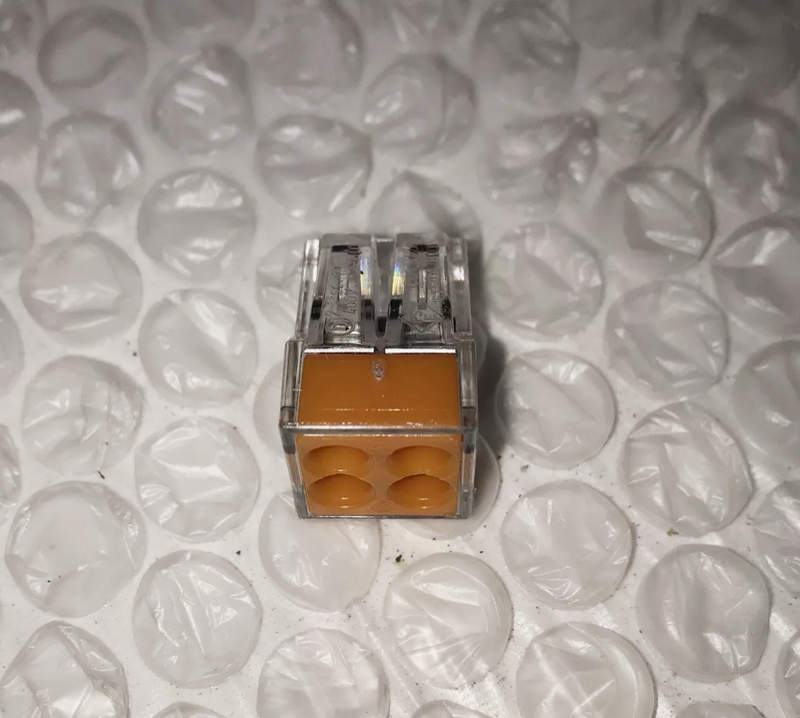

Корпус клеммы WAGO 773-604 выполнен из прочного термостойкого пластика, устойчивого к воздействию высоких температур, УФ-излучения и механических нагрузок. Прозрачные боковые окошки позволяют визуально проконтролировать наличие и правильную посадку проводника. Внутри корпуса расположены четыре отдельные зажимные камеры, каждая из которых рассчитана на одножильный провод сечением до 4 мм2. Контактная система использует латунные элементы с гальваническим покрытием, обеспечивающим стойкость к окислению и длительную сохранность токопроводящих свойств. Зажимная пружина выполнена из специальной стали, сохраняющей свою эластичность в течение всего срока службы. Каждое гнездо изолировано от других, что предотвращает короткое замыкание между подключенными проводами. Клемма не имеет винтовых элементов, что полностью исключает ослабление контакта с течением времени — типичная проблема для винтовых клеммных колодок. Благодаря компактному корпусу и расположению отверстий под углом, клемма легко помещается даже в стесненных условиях, таких как стандартные подрозетники или распределительные коробки с плотной компоновкой проводов.

Режимы и условия эксплуатации

Клемма WAGO 773-604 рассчитана на эксплуатацию в широком диапазоне температур, от -20 до +85 градусов Цельсия, что позволяет использовать ее как в отапливаемых помещениях, так и в неотапливаемых технических зонах. Устойчивость к влажности и воздействию пыли обеспечивается за счет соответствующей степени защиты, хотя она и требует размещения внутри герметичной распределительной коробки для соответствия требованиям IP20. Допустимая нагрузка по току — до 32 ампер — позволяет подключать клемму к мощным электроприборам или использовать в групповых цепях освещения и розеточной сети. Однако при эксплуатации на максимальном токе следует предусматривать соответствующее сечение провода и соблюдение норм по тепловыделению, чтобы избежать перегрева. Клеммы данной серии могут использоваться как в однофазных, так и в трёхфазных системах переменного тока с напряжением до 400 В. При этом важным требованием является однородность типа проводников — подключать многожильные или гибкие провода напрямую нельзя: в этом случае необходим переход через наконечник либо использование других типов соединителей (например, серии 221 или 222).

Области применения

Благодаря универсальности и простоте применения, клемма WAGO 773-604 используется в следующих сферах:

• Электромонтаж в жилых и коммерческих зданиях.
• Установка распределительных коробок в системах освещения.
• Розеточные группы с повышенной нагрузкой.
• Модернизация старой электропроводки без пайки и скруток.
• Быстрый монтаж временных соединений в ремонтных и сервисных работах.
• Сборка щитов и вводных устройств в объектах малого бизнеса.
• Скрытые соединения в системах «умный дом».
• Электромонтаж в условиях ограниченного пространства.
• Сборка временных или демонстрационных стендов на выставках.

Таким образом, клемма WAGO 773-604 представляет собой практичное решение для соединения одножильных проводников без использования винтов или пайки. Благодаря продуманной конструкции, надежности контакта, универсальности и простоте применения, данная модель нашла широкое применение в самых разных сферах — от бытовых электромонтажных работ до профессиональных инсталляций. Возможность быстрого и безопасного монтажа делает ее востребованной как у опытных специалистов, так и у домашних мастеров.
