Компактный и удобный модуль Finder 99.02 9.024 99 для современных систем автоматизации

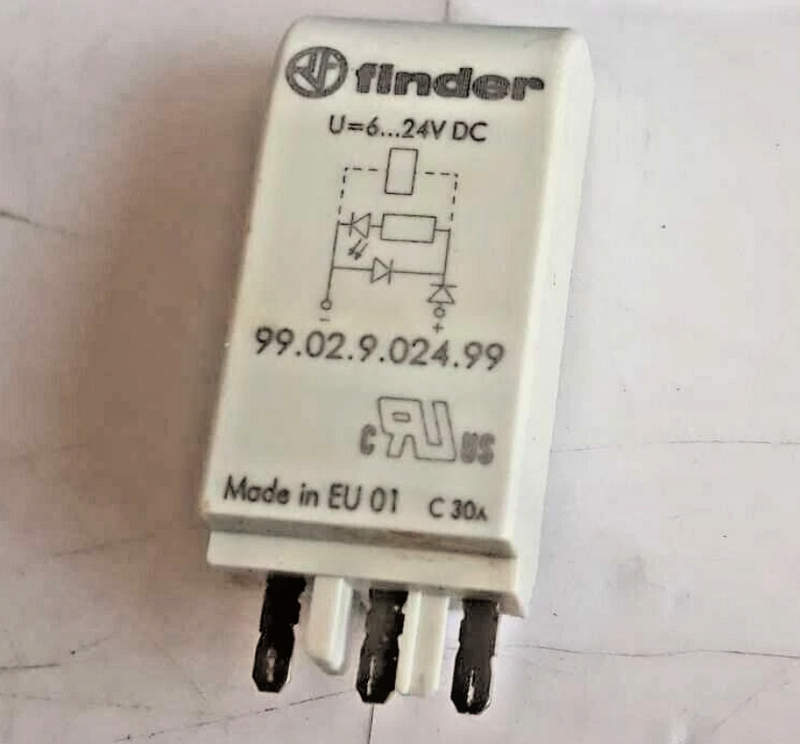

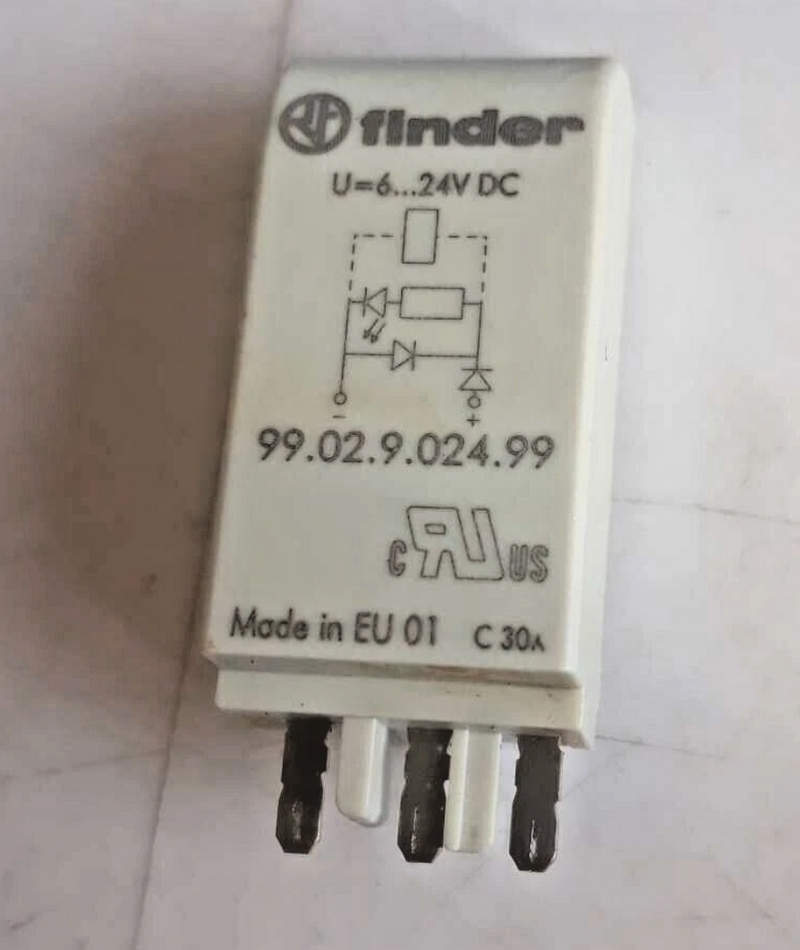

Модуль 99.02 9.024 99 торговой марки Finder представляет собой монтажную розетку (базу) для реле, предназначенную для упрощения установки, подключения и технического обслуживания релейных устройств. Данная модель розетки обеспечивает надежное крепление реле, безопасное соединение с внешними цепями и обладает рядом конструктивных и электрических особенностей, способствующих ее широкому применению в промышленной и автоматизированной электротехнике. Особое внимание в модуле уделяется совместимости с определенными сериями реле Finder, в том числе серией 40, и поддержке различных дополнительных компонентов, таких как модули защиты, удерживающие скобы, маркировочные таблички и другие аксессуары.

Технические характеристики

Модуль 99.02 9.024 99 Finder обладает следующими ключевыми параметрами:

• Номинальное напряжение катушки реле: 24 В DC;
• Поддерживаемое номинальное напряжение цепей коммутации: до 250 В AC;
• Максимальный коммутируемый ток: до 10 А;
• Количество контактов: 2 перекидных (2CO);
• Тип подключения: винтовые клеммы с фронтальным доступом;
• Материал корпуса: термостойкий самозатухающий пластик;
• Тип монтажа: на DIN-рейку 35 мм (EN 60715) или на монтажную панель;
• Диапазон рабочих температур: от –40 до +70 C;
• Класс защиты: IP20 (в корпусе);
• Совместимость: реле Finder серии 40 (в частности, 40.52);
• Встроенный RC-модуль подавления помех: да, артикул 99.80 (может устанавливаться дополнительно);
• Наличие маркировочного окошка: да, с возможностью нанесения обозначений.

Принцип работы модуля и взаимодействие с реле

Модуль 99.02 не является самостоятельным электронным или коммутационным устройством — его основная функция заключается в предоставлении интерфейса между релейной частью (например, электромеханическим реле 40.52) и внешней электрической схемой. Внутри модуля находятся контакты для подключения как катушки реле (обычно клеммы A1 и A2), так и силовых цепей, коммутируемых релейными контактами. Контактная группа реле вставляется в модуль, фиксируется пружинными защелками, а внешние провода монтируются в соответствующие винтовые клеммы. Катушка реле подводится к управляющему сигналу, в данном случае — 24 В постоянного тока. При подаче управляющего напряжения срабатывает катушка, создавая магнитное поле, которое притягивает якорь и замыкает или размыкает контакты. Сила тока в коммутируемой цепи проходит через контакты реле и, следовательно, через клеммы модуля. Модуль 99.02 обеспечивает надежный электрический контакт, механическую устойчивость и изоляцию, а также возможность быстрой замены реле в случае выхода из строя без вмешательства в общую проводку.

Режимы работы

Модуль функционирует в зависимости от режима работы установленного в него реле, который задается конструкцией и напряжением на катушке. Возможны следующие режимы:

• Нормально разомкнутый режим (NO): при отсутствии напряжения контакты разомкнуты, при подаче — замыкаются.
• Нормально замкнутый режим (NC): при отсутствии напряжения контакты замкнуты, при подаче — размыкаются.
• Переключающий режим (CO или SPDT): один контакт замыкается, другой — размыкается, и наоборот при срабатывании.
• Импульсный или циклический режим, если установлено специальное таймерное или импульсное реле.
• Работа с защитой от перенапряжений: при подключении RC-модуля (например, 99.80) происходит подавление обратных ЭДС при размыкании цепей постоянного тока, увеличивая ресурс контактов.

Таким образом, функциональность модуля напрямую зависит от установленного реле, а сам модуль 99.02 выполняет функции носителя и коммутационного интерфейса.

Конструктивные особенности

Корпус модуля выполнен из прочного негорючего пластика, обладающего устойчивостью к воздействию высоких температур и агрессивных сред. Клеммы размещены на одной стороне, что облегчает установку в шкафах автоматизации и минимизирует возможные ошибки подключения. Винтовые зажимы обеспечивают надежный зажим жил кабеля сечением до 2,5 мм2. Контактная группа реле соединяется с латунными токоведущими элементами розетки, обеспечивающими минимальные переходные сопротивления. На лицевой панели предусмотрены обозначения клемм (A1, A2, 11, 12, 14 и т.д.) для удобства подключения. Также имеется маркировочное окно под прозрачной крышкой, куда можно вставить табличку с обозначением цепи. С боков корпуса имеются направляющие пазы для установки скобы удержания реле и дополнительных модулей защиты от перенапряжений. Установка на DIN-рейку выполняется с помощью пружинного защелкивающегося механизма, который надежно удерживает модуль даже при вибрациях. Возможен также монтаж на винты через отверстия в основании.

Преимущества модуля 99.02 Finder

Среди ключевых достоинств данной модели:

• Высокая совместимость с реле серии 40.52;
• Удобство монтажа на DIN-рейку и быстрая замена реле;
• Поддержка дополнительных компонентов — RC-модулей, удерживающих скоб и т.д.;
• Широкий температурный диапазон эксплуатации;
• Компактные габариты и рациональная конструкция корпуса;
• Надежные винтовые зажимы, исключающие ослабление контактов;
• Маркировочное окно для идентификации цепей;
• Наличие версии на 24 В DC — идеальной для систем автоматики;
• Соответствие международным стандартам качества и безопасности.

Области применения

Благодаря универсальности, надежности и удобству, модуль 99.02 9.024 99 Finder применяется в широком спектре автоматизированных и распределительных систем. Ниже представлены основные области использования:

• Промышленные шкафы управления (АСУ ТП);
• Электрощитовые сборки и распределительные щиты;
• Системы автоматизации зданий (BMS);
• Оборудование вентиляции и кондиционирования;
• Машиностроение и упаковочные линии;
• Системы освещения с управлением по реле;
• Автоматика насосных станций и компрессоров;
• Сигнальные и диспетчерские цепи в энергетике;
• Контроль нагрузки и сигнализации в распределительных устройствах.

В целом, модуль 99.02 9.024 99 от компании Finder представляет собой универсальное и надежное решение для монтажа релейных компонентов в системах автоматизации. Его конструктивная гибкость, электрическая совместимость и поддержка широкого спектра аксессуаров делают его идеальным выбором для применения в промышленных, гражданских и распределительных объектах. Благодаря качеству изготовления и продуманной конструкции, модуль обеспечивает долгий срок службы и простоту технического обслуживания.
