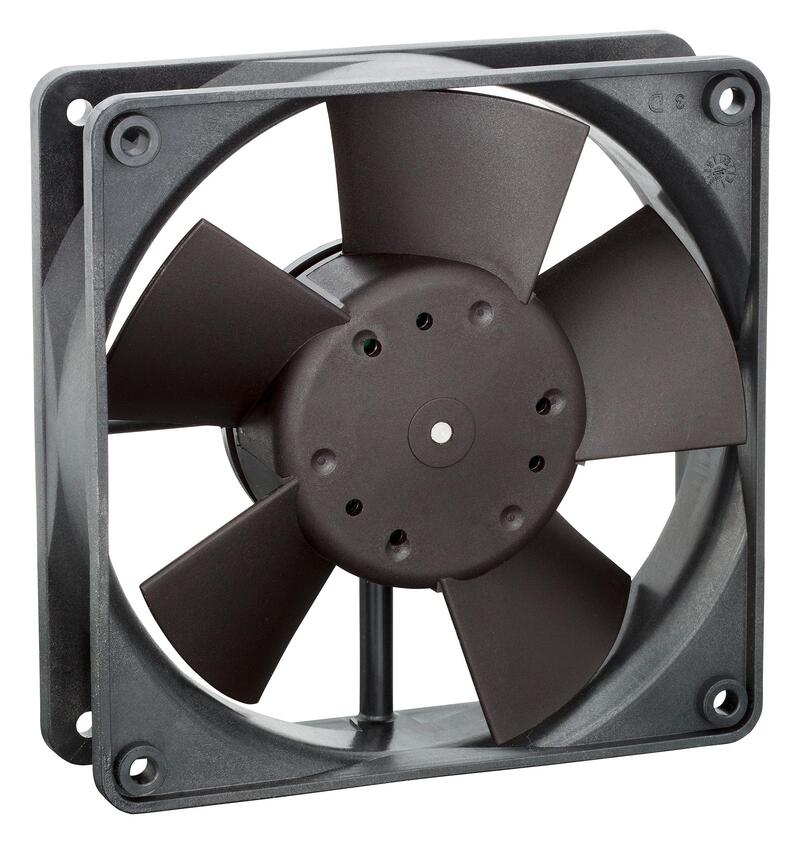

Компактный и мощный — осевой вентилятор Ebmpapst 4314NHH (119x119x32 мм)

В современном мире вопросы энергоэффективности, надежности и компактности систем вентиляции играют ключевую роль в обеспечении оптимального микроклимата в промышленных, коммерческих и бытовых приложениях. Одним из важных элементов таких систем являются вентиляторы, призванные создавать необходимый воздушный поток для охлаждения электроники, поддержания температурного режима в серверных помещениях, а также для других специализированных задач.

Конструкция и технические особенности модели 4314nhh

Модель 4314nhh характеризуется размерами 119x119x32 мм, что свидетельствует о её компактном дизайне. Такие габариты позволяют использовать вентилятор в условиях ограниченного пространства, где важна экономия места при сохранении высокой производительности. Осевой вентилятор означает, что воздушный поток создается параллельно оси вращения ротора. Такая конструкция обеспечивает прямолинейное движение воздуха, что делает устройство оптимальным для применения в системах охлаждения электроники, где требуется равномерное распределение воздуха по поверхности охлаждаемых элементов.

Особое внимание уделено аэродинамическому оформлению лопастей, которое позволяет минимизировать турбулентность и снизить уровень шума. Правильно спроектированная форма лопастей способствует не только эффективному перемещению воздуха, но и снижению энергетических затрат на работу двигателя. Использование современных материалов и технологий обработки обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Это позволяет вентилятору работать в условиях повышенной влажности и пылевой нагрузки, сохраняя стабильные эксплуатационные характеристики на протяжении длительного срока службы.

Принцип работы осевого вентилятора

Осевые вентиляторы работают за счет вращения ротора с лопастями, что создает разность давлений между входом и выходом устройства. Вентилятор модели 4314nhh превращает механическую энергию двигателя в кинетическую энергию воздушного потока. При этом конструкция обеспечивает:

• Высокую эффективность: оптимизированный поток воздуха позволяет достигать необходимого объема перемещения при минимальных энергетических затратах.
• Низкий уровень шума: продуманное аэродинамическое оформление и балансировка вращающихся элементов снижают вибрации и шум, что особенно важно для использования в офисных и жилых помещениях.
• Стабильную работу: точное соблюдение технологических норм при производстве гарантирует отсутствие перегрева и долговременную надежность устройства даже в условиях постоянной работы.

Технические характеристики и преимущества

Ниже представлены его основные технические характеристики:

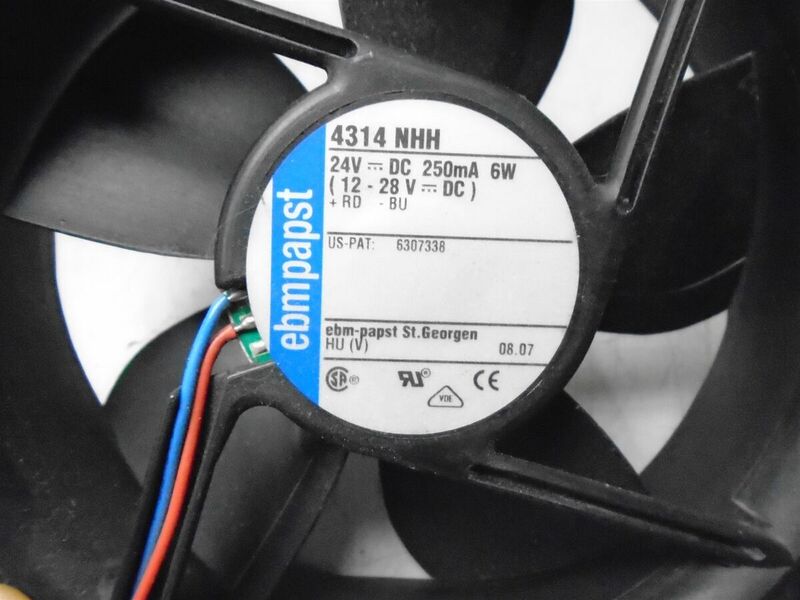

• Размеры: 119 мм (ширина) × 119 мм (длина) × 32 мм (высота).
• Тип двигателя: Постоянного тока (DC) с электронным коммутатором.
• Напряжение питания: 24 В.
• Потребляемая мощность: 6 Вт.
• Частота вращения: 3600 об/мин.
• Производительность: 198 м3/ч (около 116,5 CFM).
• Уровень шума: 49 дБ(A).
• Степень защиты: IP20 (стандартная) с возможностью исполнения IP54 по запросу.
• Материал корпуса: Пластик с армированием стекловолокном (PBTP).
• Материал рабочего колеса: Полиамид (РА).
• Подшипники: Шарикоподшипники, обеспечивающие длительный срок службы и низкий уровень шума.
• Подключение: Двужильный кабель AWG 22 с зачищенными и залуженными концами.

Особенности конструкции и применения:

• Компактность и эффективность: Благодаря плоскому цилиндрическому корпусу и оптимизированной форме рабочего колеса, вентилятор обеспечивает высокую производительность при низком уровне шума, что делает его идеальным для использования в ограниченных пространствах.
• Надежность: Бесщеточный двигатель с встроенной электроникой обеспечивает защиту от неправильного подключения напряжения и блокировки ротора, что увеличивает срок службы устройства.
• Широкий диапазон рабочих условий: Вентилятор способен работать при температурных колебаниях от -40 C до +85 C, что расширяет области его применения.
• Простота установки и обслуживания: Компактные размеры и модульная конструкция позволяют быстро интегрировать вентилятор в готовые системы. Простота монтажа, а также удобство в техническом обслуживании снижают эксплуатационные затраты и обеспечивают высокий уровень надежности оборудования на протяжении всего срока службы.

В целом, вентилятор Ebmpapst 4314nhh с размерами 119x119x32 мм представляет собой современное инженерное решение, объединяющее в себе компактность, высокую производительность и энергоэффективность. Благодаря продуманной конструкции, низкому уровню шума и долговечности, данный осевой вентилятор находит широкое применение в системах охлаждения электроники, HVAC-инсталляциях, а также в промышленности и серверных помещениях. Инновационные технологии, заложенные в основу его разработки, позволяют не только снизить эксплуатационные затраты, но и внести значительный вклад в обеспечение экологической безопасности современных промышленных и бытовых систем вентиляции.
