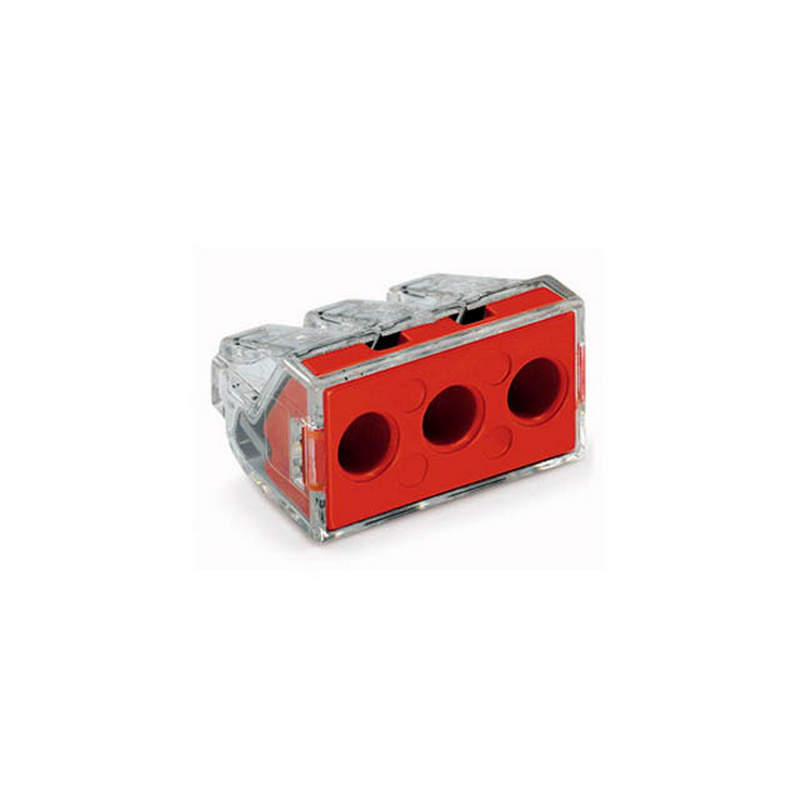

Компактные клеммы WAGO 773 для удобного подключения в коробках
Серия клемм WAGO 773 представляет собой универсальное решение для быстрого и надёжного соединения проводников в распределительных коробках. Эти клеммы рассчитаны преимущественно на монтаж в осветительных сетях и являются ярким примером использования инновационных технологий, позволяющих добиться высокой надёжности контакта без применения винтового зажима. Конструкция клемм WAGO 773 ориентирована на упрощение процесса подключения, повышение безопасности и долговечности электрических соединений, особенно в условиях бытовой и коммерческой электромонтажной практики. Клеммы данной серии предназначены для использования с одножильными (жёсткими) медными проводами и применяют особую технологию пружинного контакта, обеспечивающую плотное удержание проводника в клемме. Одной из ключевых особенностей серии 773 является наличие специальной электропроводящей пасты, снижающей контактное сопротивление, защищающей соединение от коррозии и обеспечивающей высокую стабильность характеристик во времени.
Технические характеристики
Клеммы серии WAGO 773 выпускаются в нескольких модификациях, различающихся числом подключаемых проводов и допустимыми параметрами. Ниже приведены основные технические характеристики устройств:
- Номинальное напряжение: 400 В AC;
- Максимальный ток нагрузки: 24 А;
- Допустимое сечение подключаемого провода: от 1,5 до 4 мм2 (жёсткий медный провод);
- Число подключаемых проводников: 2, 3, 4, 5, 6 и до 8 в зависимости от варианта;
- Рабочая температура: от –35 до +105 C;
- Используемая контактная паста: на основе специального электропроводного компаунда;
- Материал корпуса: самозатухающий пластик, не поддерживающий горение;
- Цветовая маркировка: различные цвета корпуса в зависимости от количества подключаемых проводов (например, оранжевый, синий, жёлтый).
Эти параметры делают возможным использование клемм в большинстве типичных задач внутреннего электромонтажа, в том числе при подключении розеток, выключателей, светильников и распределительных коробок.
Принцип работы
Клеммы WAGO 773 работают по принципу упругого зажима проводника с помощью преднапряжённой металлической контактной пружины, выполненной из пружинной стали. Монтаж проводника осуществляется путём его прямого вставления в отверстие клеммы до упора. При этом контактная пружина автоматически зажимает провод, обеспечивая надёжное и стабильное соединение. Отсутствие винтового механизма упрощает установку и исключает возможность ослабления контакта в процессе эксплуатации. Контактная зона внутри клеммы предварительно обработана специальной токопроводящей пастой, выполняющей сразу несколько функций:
- Снижение переходного сопротивления между проводником и контактной пружиной;
- Защита от окисления и коррозии, особенно в условиях повышенной влажности;
- Повышение стабильности параметров соединения во времени;
- Предотвращение образования искровых разрядов при малых токах и пусковых нагрузках.
Демонтаж проводника осуществляется просто — за счёт применения силы вытягивания. Однако после демонтажа повторное использование той же клеммы не рекомендуется, поскольку при повторной вставке ухудшается эффективность контактной зоны.
Режимы эксплуатации и особенности установки
Клеммы серии WAGO 773 предназначены для работы в сетях переменного тока с напряжением до 400 В и токами до 24 А. Они используются только с одножильными медными проводниками, поскольку контактный механизм не рассчитан на удержание многожильных проводов без применения специальных наконечников. Перед подключением следует соблюдать следующие требования:
- Обрезать изоляцию провода на длину 12 мм.
- Убедиться в отсутствии повреждений на проводнике.
- Вставить провод до упора в соответствующее отверстие.
- Избегать перегибов провода вблизи клеммы после подключения.
- Не использовать клеммы в цепях постоянного тока, а также в условиях вибраций или повышенного нагрева.
Монтаж осуществляется без применения инструментов, что существенно снижает трудоёмкость при выполнении большого объёма соединений. Использование прозрачного корпуса у ряда моделей позволяет визуально контролировать глубину вставки проводника.
Области применения
Клеммы WAGO 773 активно применяются в следующих сферах:
- Монтаж распределительных коробок в жилых и офисных помещениях.
- Подключение осветительных приборов.
- Сборка распределительных щитков.
- Ремонтные работы в электросетях без отключения питания.
- Монтаж временных или постоянных соединений в строительстве.
- Решения для систем «умный дом» и управления освещением.
- Промежуточные соединения внутри корпусов приборов.
Универсальность этих клемм делает их востребованными как в быту, так и в профессиональном электромонтаже, где важна скорость, надёжность и компактность соединений.
Таким образом, клеммы WAGO 773 являются оптимальным решением для быстрого, безопасного и качественного соединения одножильных медных проводов. Их использование существенно упрощает монтажные работы, сокращает время установки и минимизирует вероятность ошибки. Благодаря применению контактной пасты, пружинного зажима и термостойкого корпуса, изделия этой серии обеспечивают надёжное соединение даже в сложных условиях эксплуатации.
