Компактное и надежное решение — реле Finder 55.33 серия 55

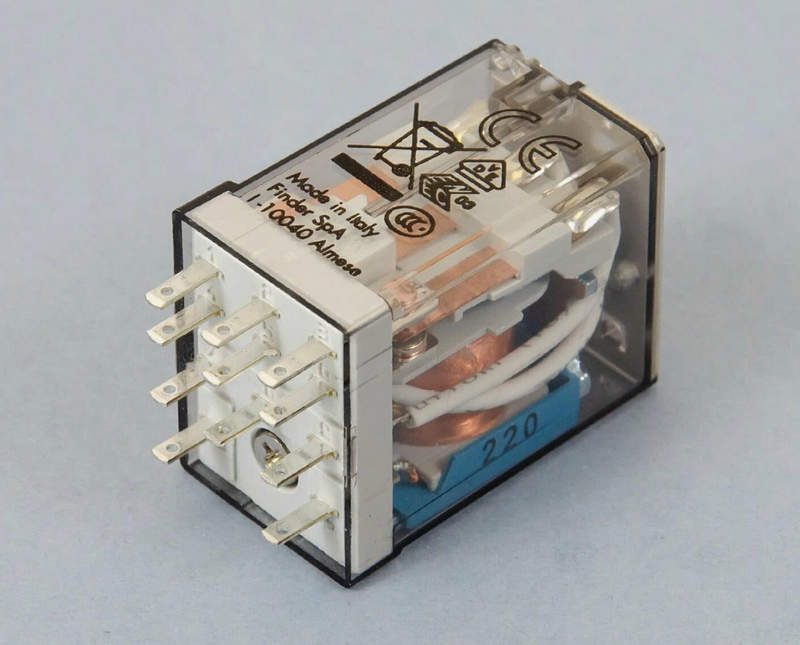

Реле Finder 55.33 9.220 0000 представляет собой электромагнитное промежуточное реле, предназначенное для коммутации электрических цепей в автоматических системах управления, сигнализации и защиты. Устройство сочетает в себе высокую надёжность, удобство монтажа и широкую сферу применения в промышленной и бытовой автоматике. Благодаря оптимальному соотношению характеристик, реле данной модели часто используется в щитовой автоматике, распределительных панелях, системах управления двигателями и в устройствах программируемой логики.

Технические характеристики

Реле Finder 55.33 9.220 0000 обладает следующими основными характеристиками:

• Номинальное напряжение катушки: 220 В AC;
• Рабочая частота катушки: 50/60 Гц;
• Количество переключающих контактов: 3 (3CO – три группы переключающих контактов);
• Коммутационная способность контактов: 10 А при 250 В AC;
• Тип контактов: AgNi (серебро-никелевый сплав);
• Изоляционное сопротивление: ≥ 1000 МОм при 500 В DC;
• Электрическая прочность изоляции между катушкой и контактами: не менее 4 кВ;
• Срок службы механический: более 10 миллионов циклов;
• Срок службы электрический: до 100 000 операций при номинальной нагрузке;
• Тип монтажа: на DIN-рейку с использованием соответствующей розетки (например, 94.83);
• Рабочая температура: от –40 до +70 C;
• Сертификаты соответствия: CE, EAC, UL.

Конструктивные особенности устройства

Реле Finder 55.33 9.220 0000 относится к серии 55 — это одна из наиболее универсальных линеек промежуточных реле от производителя Finder. Модель выполнена в корпусе промышленного стандарта, который позволяет устанавливать реле в стандартные розетки серии 94 с удобной фиксацией и возможностью замены без демонтажа проводки. Компактные размеры и продуманная компоновка внутренних компонентов обеспечивают хорошую вентиляцию и теплоотвод, что повышает надёжность устройства в условиях продолжительной эксплуатации. Контактная система включает три независимых переключающих контакта, что делает возможным одновременное управление несколькими цепями. Сплав AgNi повышает износостойкость и снижает вероятность обгорания контактных поверхностей при частом срабатывании. Катушка рассчитана на стандартное сетевое напряжение 220 В переменного тока, что позволяет напрямую подключать реле к бытовым и промышленным цепям без применения дополнительных трансформаторов. При срабатывании катушки происходит втягивание якоря, что механически замыкает или размыкает контакты. Корпус устройства выполнен из огнестойкого пластика с высоким сопротивлением к агрессивным средам, что позволяет использовать реле в условиях повышенной влажности, запылённости и при наличии электромагнитных помех.

Принципы и режимы работы реле

Принцип работы реле Finder 55.33 9.220 0000 основан на электромагнитной индукции. При подаче напряжения на катушку внутри устройства создаётся магнитное поле, которое притягивает якорь. Якорь, в свою очередь, механически воздействует на контактную группу, изменяя её состояние: замкнутое становится разомкнутым и наоборот. После прекращения подачи напряжения на катушку магнитное поле исчезает, возвратная пружина возвращает якорь в исходное положение, и контакты реле возвращаются в своё первоначальное состояние. Такой механизм позволяет использовать реле в системах, где требуется дистанционное или автоматическое переключение цепей при изменении управляющего сигнала.

Реле Finder 55.33 9.220 0000 может функционировать в различных режимах, зависящих от логики внешнего управляющего сигнала:

• Нормально разомкнутый режим (NO): при отсутствии напряжения на катушке контакты остаются разомкнутыми, замыкаются только при подаче управляющего напряжения.
• Нормально замкнутый режим (NC): при отсутствии сигнала контакты замкнуты, при активации катушки размыкаются.
• Режим переключения (CO – changeover): используется как универсальный переключающий механизм — при срабатывании один контакт замыкается, а другой размыкается, что позволяет переключать нагрузку между двумя цепями.
• Импульсный режим (при внешнем управлении логикой с импульсной подачей): используется в некоторых системах сигнализации и автоматики для кратковременного воздействия.

Области применения

Реле Finder 55.33 9.220 0000 может использоваться в следующих сферах:

• Автоматизация освещения в зданиях;
• Системы сигнализации и контроля доступа;
• Коммутация силовых и сигнальных цепей;
• Промышленные щиты управления и распределительные панели;
• Пусковые и защитные цепи электродвигателей;
• Автоматизация инженерных систем (вентиляция, отопление);
• Системы управления насосами и компрессорами;
• Программируемые логические контроллеры и исполнительные цепи;
• Автоматизация в сельском хозяйстве (например, управление электроклапанами);
• Устройства защиты от перегрузки и аварийных режимов.

Таким образом, реле Finder 55.33 9.220 0000 является универсальным элементом коммутационной автоматики, сочетающим надёжность, многофункциональность и удобство в эксплуатации. Высокие показатели по электрической и механической износостойкости делают его оптимальным выбором для большинства промышленных и бытовых задач. Простота подключения, устойчивость к внешним воздействиям и поддержка со стороны опытного поставщика Олниса обеспечивают широкую востребованность данного реле в сфере автоматизации.
