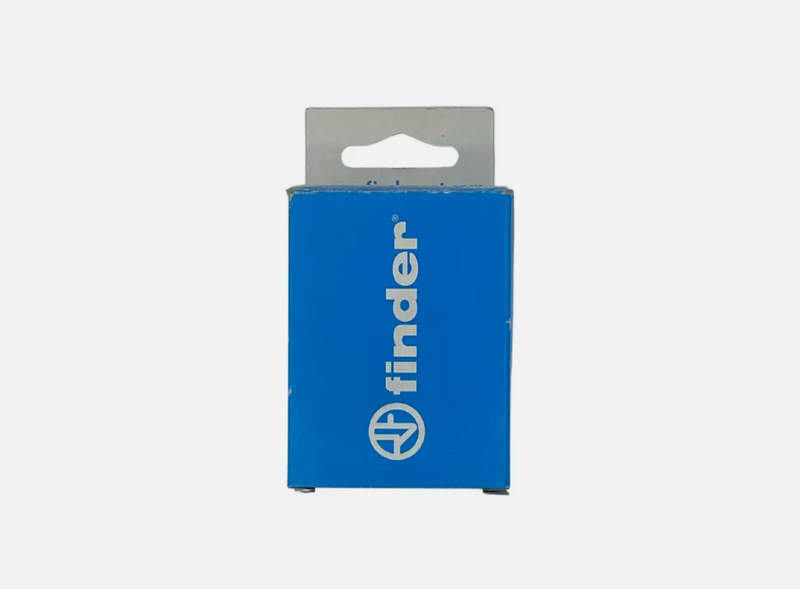

Улучшите управление электросистемами с электромеханическим реле Finder 85.04 8.240.0000

Электромеханическое реле модели Finder 85.04 8.240.0000 служит элементом для управления и переключения цепей в различных автоматизированных системах, электрических шкафах, распределительных устройствах, системах сигнализации и освещения. Эта модель является частью серии 85, которая отличается универсальностью, небольшими габаритами и высокой надежностью. Реле 85.04 8.240.0000 предназначено для замыкания и размыкания электрических цепей посредством электромагнитного привода и работает при управлении от переменного напряжения 240 В.

Технические характеристики

Finder 85.04 8.240.0000 обладает следующими ключевыми техническими параметрами:

• Диапазон срабатывания катушки: примерно 80–110% от номинального напряжения;
• Тип катушки: переменного тока с адаптацией под частоту 50/60 Гц;
• Конфигурация контактов: 4 переключающих (4CO);
• Коммутируемый ток: до 10 А на каждый контакт;
• Максимальная мощность коммутируемой нагрузки: около 2500 ВА;
• Материал контактов: AgNi (серебро-никелевый сплав), устойчивый к искрообразованию и перегреву;
• Сопротивление изоляции: не менее 1000 МОм при 500 В DC;
• Электрическая износостойкость: до 100 000 коммутаций под номинальной нагрузкой;
• Механическая износостойкость: до 10 миллионов циклов;
• Температурный диапазон эксплуатации: от –40 C до +70 C;
• Крепление: установка в розетку серии 95.75 или аналогичную;
• Стандарты: соответствует требованиям международных норм безопасности (CE, EAC, RoHS).

Особенности конструкции устройства

Корпус реле Finder 85.04 8.240.0000 изготовлен из прочного, термостойкого и негорючего пластика, устойчивого к ультрафиолету и механическим воздействиям. Прозрачная крышка позволяет визуально контролировать состояние контактной группы и движения якоря, что удобно при техническом обслуживании. Внутри реле размещён электромагнитный привод с катушкой переменного тока на 240 В, сердечником, якорем и возвратной пружиной. Катушка намотана из медной эмалированной проволоки и изолирована компаундом для защиты от влаги и механических повреждений. Контактная группа состоит из четырёх переключающих пар, каждая из которых может управлять отдельной нагрузкой. Контакты выполнены из сплава AgNi, обеспечивающего устойчивость к высоким токам и увеличенный срок службы. Контактные пластины крепятся к подвижной каретке, приводимой в движение под действием магнитного поля от катушки. Возврат происходит при снятии напряжения за счёт возвратной пружины. Реле устанавливается в специализированную розетку с винтовыми или пружинными клеммами, что обеспечивает быструю замену устройства без перепайки и нарушения электрических соединений. Дополнительно на корпусе предусмотрена защёлка для фиксации реле на DIN-рейке, что удобно в условиях промышленной сборки щитов.

Режимы работы реле

Режимы включают в себя следующее:

• Режим ожидания: при отсутствии напряжения катушка остаётся обесточенной, якорь не притягивается, контакты находятся в положении покоя — замкнуты нормально замкнутые (NC) и разомкнуты нормально разомкнутые (NO) каналы.
• Режим возврата: при отключении питания магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение. Контакты возвращаются в состояние покоя.

Работа может быть как кратковременной (импульсной), так и продолжительной, при длительном удержании напряжения на катушке. Реле устойчиво к частым циклам коммутации и не подвержено "залипанию" контактов при корректной нагрузке.

Принцип действия устройства

Принцип работы реле Finder 85.04 8.240.0000 основан на взаимодействии магнитного поля, создаваемого током, протекающим по катушке, и подвижного якоря. Когда напряжение подаётся на катушку, её сердечник намагничивается и притягивает якорь. Это движение механически переключает контактную группу, замыкая или размыкая электрическую цепь. При отключении питания магнитное поле исчезает, и пружина возвращает якорь в начальное положение. Контакты реле коммутируют ток в нагрузочных цепях, при этом катушка и контактная группа изолированы друг от друга, что позволяет управлять мощными нагрузками с помощью маломощных управляющих сигналов. Это особенно важно для схем автоматики и управления, где реле выполняет роль промежуточного интерфейса между управляющим контроллером и исполнительными устройствами.

Таким образом, реле Finder 85.04 8.240.0000 представляет собой эффективное и надёжное решение для построения схем автоматического управления и коммутации электрических цепей. Оно сочетает в себе прочную конструкцию, высокую коммутационную способность и стабильную работу в различных условиях. Благодаря широким возможностям применения и надёжности, реле данной модели активно используется в промышленных и бытовых установках.
